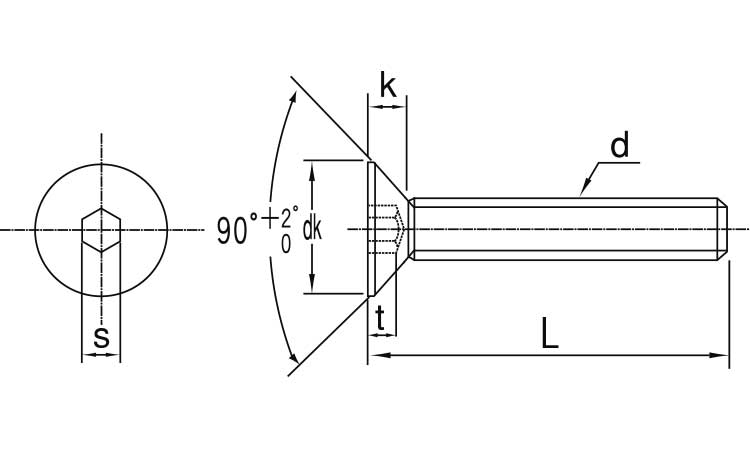

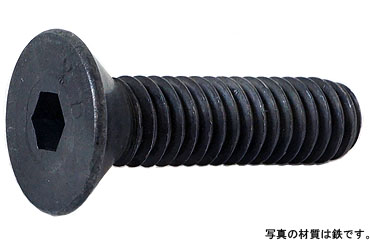

皿CAP（極東・JIS・並目）は、上面が平らで座面側が円すい状になった皿頭に、六角レンチを差し込む六角穴を設けたボルトです。データでは極東製のメートル並目ねじとして登録されており、M3×8からM16×60まで、呼び径と長さの組み合わせで実質50サイズが掲載されています。材質は鉄、表面処理は生地、黒ニッケル、ユニクロです。

このねじを使用する理由は、部材側に加工した皿穴へ頭部を収めることで、締結面からの出っ張りを抑えられるためです。締結面の上を別の部品が通る箇所や、頭部と周辺部品の接触を避けたい構造に利用されます。また、頭部外周にスパナを掛けるのではなく、六角穴へ六角レンチを差し込んで締めるため、頭部周辺に広い工具スペースを確保しにくい箇所にも使用されます。

初心者向けに簡単に説明すると、皿CAPは「部材に設けた皿穴へ頭を沈められる、六角レンチ用のボルト」です。頭部を適切に収めるには、ボルトの皿頭に合った径、角度、深さの皿穴が必要です。皿穴が浅いと頭部が突出し、深すぎると必要以上に沈み込みます。

データの商品コメントでは、皿ねじの長さは頭部を含む全長で表すと案内されています。また、ねじ部を確認する場合は問い合わせが必要と記載されています。一般に全ねじとは、頭部付近から先端までねじ山が設けられた仕様です。ただし、本データには全ねじ・半ねじの区分が明記されていないため、本商品のすべてを全ねじとは断定できません。必要なねじ込み量やねじ部長さが決まっている場合は、注文前に確認してください。

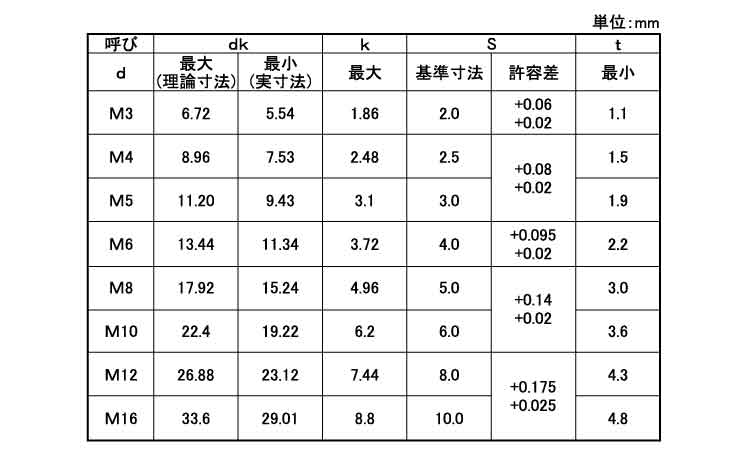

代表的な使用シーンは、機械部品、電気部品、装置カバー、パネル、治具などです。選定時は、呼び径、並目ピッチ、全長、ねじ部長さ、頭部寸法、六角穴寸法、皿穴寸法、材質、表面処理を照合することが重要です。

データの商品名には「JIS」と記載され、商品コメントには「六角穴付き皿ボルト-JIS B 1194-」と記載されています。そのため、本商品はデータ上、JIS B 1194に関連する六角穴付き皿ボルトとして扱われています。

ただし、JISの規格番号が同じ製品であっても、メーカー、製造時期、材質、表面処理などによって確認が必要な項目があります。他社製品との交換や既存品の置き換えでは、呼び径、ピッチ、頭部径、頭部高さ、皿角度、六角穴寸法、全長、ねじ部長さを図面や現物と照合してください。

JIS規格とISO規格は、六角穴付き皿ボルトの形状や寸法で関係する場合がありますが、すべての寸法や適用範囲が一致するとは限りません。本データには具体的なISO規格番号やISO規格への適合情報は掲載されていません。そのため、ISO規格品との互換性は推測せず、各部寸法を確認する必要があります。
