皿キャップボルト（日星精工製・並目）は、上面が平らで座面側が円すい状になった皿頭に、六角レンチを差し込む六角穴を設けた締結部品です。データではM14、ピッチP=2.0の並目ねじとして登録され、長さは20mm、25mm、30mm、35mm、40mm、45mm、50mm、55mmの8サイズです。材質は鉄とステンレス、表面処理は生地、三価ホワイト、ユニクロが掲載されています。

このねじを使う理由は、部材側に設けた皿穴へ頭部を収めることで、締結後の頭部の突出を抑えられるためです。頭部外周にスパナを掛けるのではなく、六角穴へ六角レンチを差し込んで締め付けます。そのため、頭部の周囲に工具を動かす空間を確保しにくい箇所でも使用しやすい構造です。

代表的な使用シーンは、機械部品、装置カバー、電気部品、治具、パネルなどです。頭部の上を別の部品が通る箇所や、締結面の出っ張りを避けたい設計で使用されます。ただし、頭部を適切に収めるには、皿頭の径、角度、高さに合った皿穴加工が必要です。

皿ねじの長さは、頭部上面から先端までの全長で表します。たとえばM14×30は、頭部を含む全長が30mmです。一般に全ねじとは、頭部付近から先端までねじ山が設けられた仕様を指しますが、本データには全ねじ・半ねじの区分やねじ部長さが記載されていません。そのため、本商品をすべて全ねじとは断定せず、ねじ部長さが重要な場合は事前に確認してください。

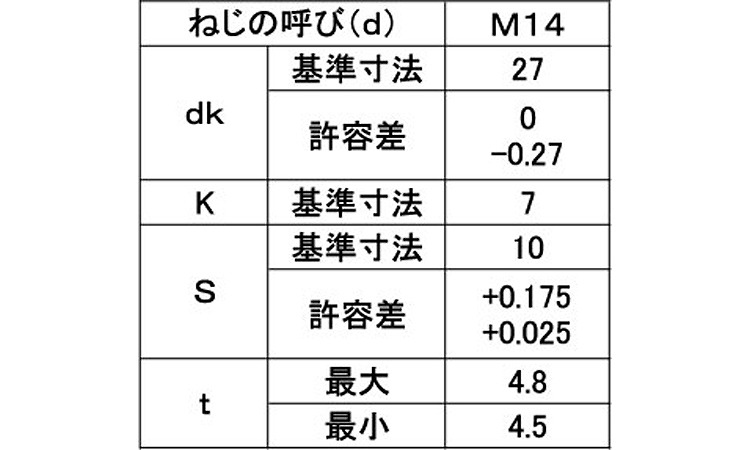

データの商品コメントには「六角穴付き皿ボルト-JIS B 1194-」と記載されています。ただし、規格名や呼び径だけで、異なるメーカーの製品と完全に互換できるとは限りません。交換や新規設計では、頭部径、頭部高さ、皿角度、六角穴寸法、全長、ねじ部長さを確認する必要があります。

JIS規格とISO規格は、六角穴付き皿ボルトの形状や寸法で関連する場合がありますが、すべての寸法や適用範囲が一致するとは限りません。本データには、具体的なISO規格番号やISO規格への適合情報は掲載されていません。そのため、ISO規格品との交換可否は推測せず、各部寸法を図面または現物と照合してください。
