皿キャップボルト（ＮＢＩ（日本鋲螺（並目

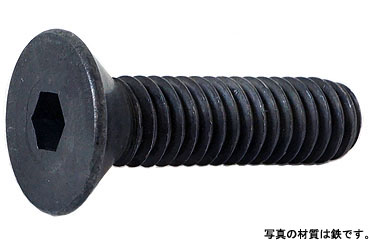

画像をクリックして拡大イメージを表示
-
15.0
-
-
※皿ネジは頭部を含む全長が長さになります。
ネジ部確認の場合は問い合わせください
サイズ：M8×15（P=1.25）～M20×90（P=2.5）（実質38サイズ）
材質：鉄
表面処理：生地、三価ホワイト（銀）、ユニクロ（銀）、ダクロ（灰）
皿形の頭部と六角穴を備え、皿穴へ頭部を収めながら六角レンチで締結できる日本鋲螺（NBI）製の皿キャップボルトです。
ねじの種類によるサイズの考え方
機械設備、産業機械、治具、金型、各種装置などで、頭部の突出を抑えたい締結箇所に使用されます。

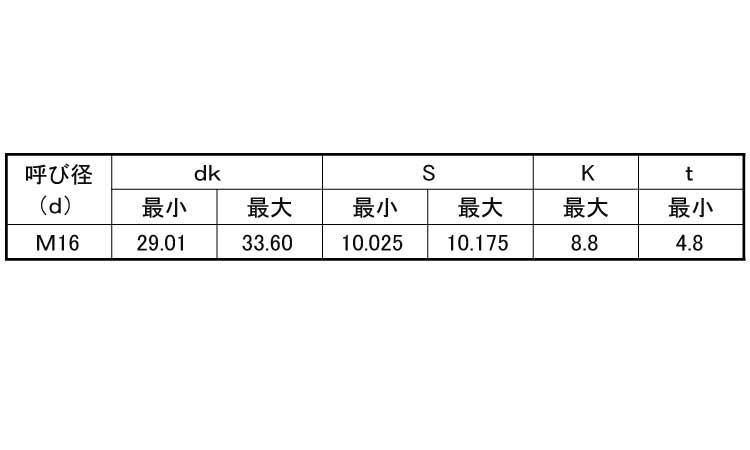

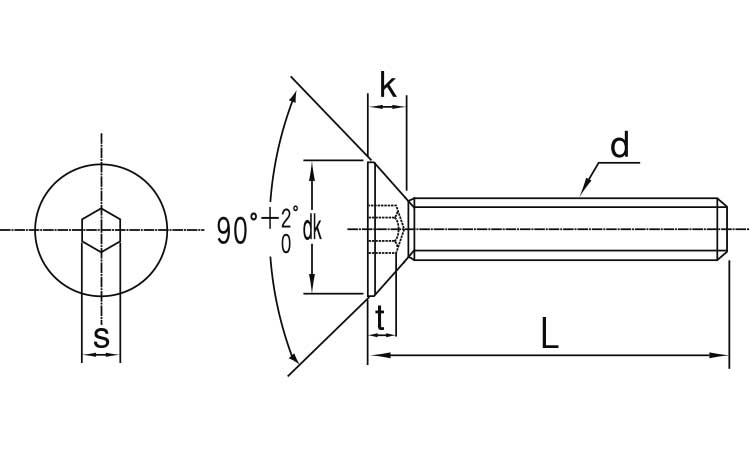

| 呼び径 (d) | dk | S | K | t | |||
|---|---|---|---|---|---|---|---|
| 最小 | 最大 | レンチ サイズ | 最小 | 最大 | 最大 | 最小 | |
| M8 | 15.24 | 17.92 | 5 | 5.02 | 5.14 | 4.96 | 3.0 |
| M10 | 19.22 | 22.40 | 6 | 6.02 | 6.14 | 6.2 | 3.6 |
| M12 | 23.12 | 26.88 | 8 | 8.025 | 8.175 | 7.44 | 4.3 |
| M16 | 29.01 | 33.60 | 10 | 10.025 | 10.175 | 8.8 | 4.8 |
| M20 | 36.05 | 40.32 | 12 | 12.032 | 12.212 | 10.16 | 5.60 |
皿キャップボルト（NBI・日本鋲螺製・並目）は、皿形の頭部と六角穴を備えた締結部品です。部材側に加工した皿穴へ頭部を収めることで、締結後の突出を抑えられます。頭部の六角穴へ六角レンチを差し込んで締め付けるため、頭部外周へ工具を掛けるスペースが少ない箇所でも作業できます。
本商品はデータ上で日本鋲螺（NBI）製として登録されています。サイズはM8×15（P=1.25）からM20×90（P=2.5）までの38サイズです。材質は鉄で、表面処理は生地、三価ホワイト（銀）、ユニクロ（銀）、ダクロ（灰）が掲載されています。
皿頭は締結後の頭部を部材表面とほぼ同じ高さに収められるため、部品同士の干渉を抑えたい箇所や、摺動部の近くなどで使用されます。ただし、頭部形状に合った皿穴加工が必要です。皿穴の径や深さが適合しない場合、頭部が突出したり沈み込み過ぎたりすることがあります。
データの商品コメントには「皿ネジは頭部を含む全長が長さになります。また、ねじ部確認の場合は問い合わせください」と記載されています。そのため、長さは頭部を含む全長で表され、ねじ部長さが必要な場合は事前確認が必要です。
一般に全ねじとは頭部近くから先端までねじ山がある仕様ですが、本データには全ねじ・半ねじの区分は掲載されていません。そのため、本商品を全ねじとは断定せず、用途に応じてねじ部長さを確認して選定してください。
なべ小ねじは丸頭が表面に残ります。皿キャップボルトは皿穴へ頭部を収め、六角レンチで締め付けます。
どちらも皿頭ですが、一般的な皿小ねじは十字穴などを使用し、本商品は六角穴を使用します。
トラス小ねじは大径の丸頭で表面に残ります。本商品は皿頭を部材内へ収める構造です。
一般的な六角穴付きボルトは円筒頭が突出します。本商品は皿頭のため、頭部を部材へ沈めて使用します。
皿穴加工寸法と頭部寸法が一致するか確認します。
呼び径、並目ピッチ、全長、必要なねじ部長さを確認します。
データ掲載材質は鉄です。
生地、三価ホワイト、ユニクロ、ダクロから図面指定に合わせて選択します。
使用場所や相手部材に適した材質・表面処理を確認します。
- 頭部を面一にしたい箇所
- 産業機械
- 各種装置
- 治具
- 金型
- 機械部品
- 頭部干渉を避けたい箇所
- 皿穴加工がない部材
- 頭部を表面へ残す設計
- 広い座面が必要な箇所
- 鉄以外の材質指定箇所
- 掲載されていない表面処理が必要な箇所
- ねじ部長さを確認できない用途
データには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、特定規格への適合は断定できません。JISやISOの皿ボルトと比較・置換する場合は、呼び径、ピッチ、頭部寸法、皿角度、六角穴寸法、全長、ねじ部長さを図面や現物で確認してください。
A1. 日本鋲螺（NBI）製の六角穴付き皿キャップボルトです。
A2. M8×15（P=1.25）からM20×90（P=2.5）まで、実質38サイズです。
A3. データ掲載材質は鉄です。
A4. 生地、三価ホワイト（銀）、ユニクロ（銀）、ダクロ（灰）の4種類です。
A5. 頭部を含む全長で表します。
A6. 本商品は皿頭で、頭部を皿穴へ収められる点が異なります。
A7. データの商品コメントでは、ねじ部確認が必要な場合は問い合わせるよう案内されています。
A8. 締結はできる場合がありますが、頭部を面一にはできません。
A9. データに具体的な規格番号は掲載されていないため、断定できません。
皿キャップボルト（NBI・日本鋲螺製・並目）は、皿穴へ頭部を収めて突出を抑え、六角レンチで締結する鉄製の六角穴付き皿ボルトです。
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080015000 |
鉄 | 生地 | 8 X 15(P=1.25 |
|
あり | あり | 100 | 12.25円 11.14円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080016000 |
鉄 | 生地 | 8 X 16(P=1.25 |
|
あり | あり | 100 | 12.81円 11.65円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080020000 |
鉄 | 生地 | 8 X 20(P=1.25 |
|
あり | あり | 100 | 14.5円 13.19円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080025000 |
鉄 | 生地 | 8 X 25(P=1.25 |
|
あり | あり | 100 | 17.03円 15.49円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080030000 |
鉄 | 生地 | 8 X 30(P=1.25 |
|
あり | あり | 100 | 19.72円 17.93円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080035000 |
鉄 | 生地 | 8 X 35(P=1.25 |
|
あり | あり | 100 | 22.25円 20.23円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080040000 |
鉄 | 生地 | 8 X 40(P=1.25 |
|
あり | あり | 100 | 24.92円 22.66円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0080045000 |
鉄 | 生地 | 8 X 45(P=1.25 |
|
あり | あり | 100 | 27.61円 25.1円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100020000 |
鉄 | 生地 | 10 X 20(P=1.5 |
|
あり | あり | 100 | 25.91円 23.56円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100025000 |
鉄 | 生地 | 10 X 25(P=1.5 |
|
あり | あり | 100 | 29.72円 27.02円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100030000 |
鉄 | 生地 | 10 X 30(P=1.5 |
|
品薄 | あり | 50 | 33.8円 30.73円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100035000 |
鉄 | 生地 | 10 X 35(P=1.5 |
|
あり | あり | 50 | 37.74円 34.31円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100040000 |
鉄 | 生地 | 10 X 40(P=1.5 |
|
あり | あり | 50 | 41.83円 38.03円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100045000 |
鉄 | 生地 | 10 X 45(P=1.5 |
|
あり | あり | 50 | 46.2円 42円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0100050000 |
鉄 | 生地 | 10 X 50(P=1.5 |
|
あり | あり | 50 | 50.28円 45.71円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120030000 |
鉄 | 生地 | 12 X 30(P=1.75 |
|
あり | あり | 50 | 62.86円 57.15円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 30(P=1.75 |
|
あり | あり | 50 | 75.52円 68.66円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120035000 |
鉄 | 生地 | 12 X 35(P=1.75 |
|
あり | あり | 50 | 69.47円 63.16円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120040000 |
鉄 | 生地 | 12 X 40(P=1.75 |
|
あり | あり | 50 | 75.76円 68.88円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 40(P=1.75 |
|
あり | あり | 50 | 84.74円 77.04円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120045000 |
鉄 | 生地 | 12 X 45(P=1.75 |
|
あり | あり | 50 | 83.16円 75.6円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120050000 |
鉄 | 生地 | 12 X 50(P=1.75 |
|
あり | あり | 40 | 90.28円 82.08円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120050003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 50(P=1.75 |
|
あり | あり | 40 | 104円 95.04円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120055000 |
鉄 | 生地 | 12 X 55(P=1.75 |
|
あり | あり | 40 | 99.79円 90.72円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120055001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 55(P=1.75 |
|
あり | あり | 40 | 128円 117円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0120060000 |
鉄 | 生地 | 12 X 60(P=1.75 |
|
あり | あり | 30 | 107円 97.92円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160040000 |
鉄 | 生地 | 16 X 40(P=2.0 |
|
あり | あり | 30 | 136円 124円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160045000 |
鉄 | 生地 | 16 X 45(P=2.0 |
|
あり | あり | 30 | 147円 134円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160045001 |
鉄 | ﾕﾆｸﾛ(銀) | 16 X 45(P=2.0 |
|
あり | あり | 30 | 195円 178円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160050000 |
鉄 | 生地 | 16 X 50(P=2.0 |
|
あり | あり | 30 | 160円 146円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160055000 |
鉄 | 生地 | 16 X 55(P=2.0 |
|
あり | あり | 25 | 179円 163円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160060000 |
鉄 | 生地 | 16 X 60(P=2.0 |
|
あり | あり | 25 | 191円 174円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160065000 |
鉄 | 生地 | 16 X 65(P=2.0 |
|
あり | あり | 25 | 206円 188円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160065013 |
鉄 | ﾀﾞｸﾛ(灰) | 16 X 65(P=2.0 |
|
あり | なし | 25 | 371円 338円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0160070000 |
鉄 | 生地 | 16 X 70(P=2.0 |
|
あり | あり | 20 | 217円 198円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0200045000 |
鉄 | 生地 | 20 X 45(P=2.5 |
|
あり | あり | 15 | 254円 231円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0200045003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 20 X 45(P=2.5 |
|
品薄 | あり | 15 | 301円 274円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0200050000 |
鉄 | 生地 | 20 X 50(P=2.5 |
|
あり | あり | 15 | 271円 247円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0200050003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 20 X 50(P=2.5 |
|
あり | あり | 15 | 325円 296円 | |
|
皿キャップボルト（ＮＢＩ（日本鋲螺（並目
A000200B0200055000 |
鉄 | 生地 | 20 X 55(P=2.5 |
|
あり | あり | 15 | 289円 263円 |
