ボタンＣＡＰ（極東 ＳＳＳ（並目
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M3×5～M16×60（実質62サイズ）
材質：鉄
表面処理：生地
丸みのあるボタンヘッドと六角穴を採用した極東製SSSシリーズのボタンCAPです。六角レンチで締め付けられ、頭部の突出を抑えた締結に適しています。

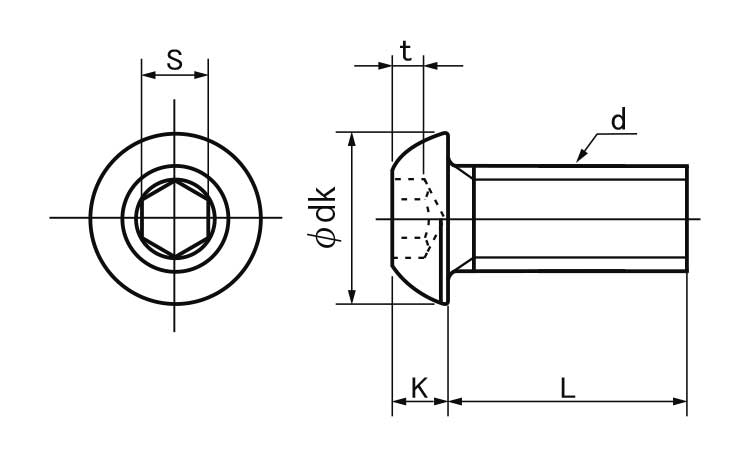

ねじの種類によるサイズの考え方
産業機械、設備機器、治具、電子機器、各種カバー固定など、頭部の高さを抑えながら確実な締結が求められる箇所に使用されます。

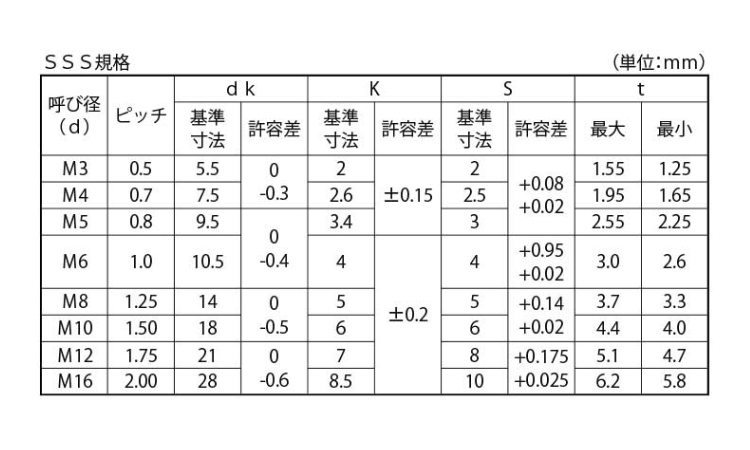

| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|---|---|---|
| ねじのピッチ(P) | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| a | 最大 | 1 | 1.4 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 |
| 最小 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| dk | 基準 | 5.5 | 7.5 | 9.5 | 10.5 | 14.00 | 18.00 | 21.00 | 28.00 |
| 許容差 | 0 -0.3 | 0 -0.3 | 0 -0.4 | 0 -0.4 | 0 -0.5 | 0 -0.5 | 0 -0.6 | 0 -0.6 | |
| k | 基準 | 2.00 | 2.60 | 3.40 | 4.00 | 5.00 | 6.00 | 7.00 | 8.50 |
| 許容差 | ±0.15 | ±0.20 | |||||||
| s | 基準 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
| 許容差 | +0.08 -0.02 | +0.08 -0.02 | +0.095 +0.02 | +0.095 +0.02 | +0.14 +0.02 | +0.14 +0.02 | +0.175 +0.025 | +0.175 +0.025 | |
| e | 最小 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 |
| t | 最大 | 1.55 | 1.95 | 2.55 | 3 | 3.7 | 4.4 | 5.1 | 6.2 |
| 最小 | 1.25 | 1.65 | 2.25 | 2.6 | 3.3 | 4 | 4.7 | 5.8 | |
| r | 最小 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 |
| da | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 |
| R | 参考 | 2 | 2.5 | 3 | 3.5 | 6 | 6.5 | 7 | 10 |
ボタンＣＡＰ（極東 ＳＳＳ（並目）は、丸みを帯びたボタンヘッドと六角穴を採用した並目ねじ仕様の六角穴付きボルトです。六角レンチで締め付ける構造のため、工具を掛けるスペースが限られる場所でも作業しやすく、産業機械や設備機器、治具、各種装置など幅広い分野で使用されています。
ボタンヘッドは一般的な六角穴付きキャップボルトより頭部高さが低く、滑らかな外観を持つことが特徴です。そのため、頭部の突出を抑えたい箇所や、人が触れる可能性がある場所、外観性を重視する製品などで採用されています。一方、皿小ねじのように頭部を座面と面一にする用途には適していないため、使用目的に合わせた選定が必要です。
本商品は全ねじ仕様で、首下全体にねじが加工されています。めねじへの締結やナットとの組み合わせなど、さまざまな締結方法に対応できます。
商品固有情報（データより）では、サイズはM3×5～M16×60までの実質62サイズです。材質は鉄、表面処理は生地をラインナップしています。
商品名には「SSS」が含まれていますが、データにはSSSに関する仕様や性能の記載がないため、本ページではその性能や特徴は記載していません。また、具体的なJIS規格番号も記載されていないため、規格番号の記載は行っていません。選定時はねじ径・長さ・使用条件が図面や設計仕様に適合していることをご確認ください。
なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けます。
皿小ねじは頭部を座面と面一にできますが、本商品は丸みのある頭部が表面に残ります。
トラス小ねじは大径頭で座面を広く押さえますが、本商品は頭部の高さを抑えたボタンヘッドです。
本商品は六角穴付きボルトの一種ですが、一般的なキャップボルトより頭部が低く、丸みを帯びた形状が特徴です。
頭部の突出を抑えたい場合はボタンヘッドを選びます。
並目・全ねじ仕様であることを確認してください。
データでは鉄です。
データでは生地です。
機械設備や装置など、設計条件に適した締結部で選定してください。
- 産業機械
- 工作機械
- 設備機器
- 治具
- 電子機器
- カバー固定
- 頭部の突出を抑えたい箇所
- 頭部を面一にしたい箇所
- ドライバー締付を前提とする用途
- 図面指定と異なる頭部形状が必要な箇所
ボタンCAPは、一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、データには具体的なJIS規格番号やISO規格番号の記載がないため、本ページでは規格番号を推測して記載していません。採用時は図面や仕様書をご確認ください。
A1. 丸みのある低頭形状と六角穴を採用した六角穴付きボルトです。
A2. 六角レンチを使用します。
A3. はい、全ねじ仕様です。
A4. データではM3×5～M16×60までの実質62サイズです。
A5. データでは鉄です。
A6. データでは生地です。
A7. 頭部が低く丸みを帯びたボタンヘッド形状で、頭部の突出を抑えられることが特徴です。
ボタンＣＡＰ（極東 ＳＳＳ（並目）は、丸みのあるボタンヘッドと六角穴を採用した並目・全ねじ仕様の六角穴付きボルトです。データではM3×5～M16×60までの実質62サイズを展開し、材質は鉄、表面処理は生地をラインナップしています。

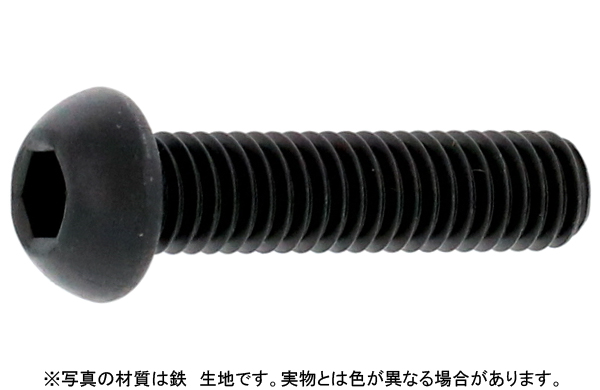

丸みを帯びた頭の形が特徴の、六角穴付きボタンボルト。
ボタンキャップとも呼ばれています。
同じサイズの六角穴付きボルトと比べると、六角穴の大きさが小さくなっています。
ボタンキャップには、先に運用されていた団体規格（組合規格）の “３Ｓ規格”と後からＩＳＯに準じて制定された“ＪＩＳ規格”の２種類あり、頭部の寸法が異なります。
3S規格（メーカー：東工舎金属SS、互省SS、中部螺子、極東SS、アンスコ（マルコ）
JIS規格（メーカー：日産ネジ、アンスコ、アルプス精工）
ボタンキャップの規格比較|ネジの豆知識ネジログ
細目 ネジピッチの規格|ネジの豆知識ネジログ
ボタンＣＡＰ（極東 ＳＳＳ（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
あり | あり | 1,000 | 10.67円 9.7円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | あり | 1,000 | 9.57円 8.7円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 8.74円 7.95円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0030012000 |
鉄 | 生地 | 3 X 12(P=0.5 |
|
要確認 | あり | 1,000 | 8.85円 8.05円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0030015000 |
鉄 | 生地 | 3 X 15(P=0.5 |
|
要確認 | あり | 1,000 | 8.98円 8.17円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040006000 |
鉄 | 生地 | 4 X 6(P=0.7 |
|
要確認 | あり | 1,000 | 10.51円 9.56円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040008000 |
鉄 | 生地 | 4 X 8(P=0.7 |
|
あり | あり | 1,000 | 9.32円 8.48円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040010000 |
鉄 | 生地 | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 8.92円 8.11円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040012000 |
鉄 | 生地 | 4 X 12(P=0.7 |
|
あり | あり | 1,000 | 9.05円 8.23円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040015000 |
鉄 | 生地 | 4 X 15(P=0.7 |
|
要確認 | あり | 1,000 | 9.17円 8.34円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040016000 |
鉄 | 生地 | 4 X 16(P=0.7 |
|
要確認 | あり | 1,000 | 9.17円 8.34円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040018000 |
鉄 | 生地 | 4 X 18(P=0.7 |
|
要確認 | あり | 500 | 10.48円 9.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0040020000 |
鉄 | 生地 | 4 X 20(P=0.7 |
|
要確認 | あり | 500 | 10.48円 9.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050008000 |
鉄 | 生地 | 5 X 8(P=0.8 |
|
あり | あり | 500 | 10.67円 9.7円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050010000 |
鉄 | 生地 | 5 X 10(P=0.8 |
|
あり | あり | 500 | 10.21円 9.29円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050012000 |
鉄 | 生地 | 5 X 12(P=0.8 |
|
あり | あり | 500 | 9.32円 8.48円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050015000 |
鉄 | 生地 | 5 X 15(P=0.8 |
|
要確認 | あり | 500 | 9.59円 8.72円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050016000 |
鉄 | 生地 | 5 X 16(P=0.8 |
|
あり | あり | 500 | 9.59円 8.72円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050018000 |
鉄 | 生地 | 5 X 18(P=0.8 |
|
要確認 | あり | 500 | 11.02円 10.02円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050020000 |
鉄 | 生地 | 5 X 20(P=0.8 |
|
品薄 | あり | 500 | 11.02円 10.02円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050025000 |
鉄 | 生地 | 5 X 25(P=0.8 |
|
あり | あり | 500 | 12.27円 11.16円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0050030000 |
鉄 | 生地 | 5 X 30(P=0.8 |
|
要確認 | あり | 400 | 15.03円 13.67円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060010000 |
鉄 | 生地 | 6 X 10(P=1.0 |
|
あり | あり | 500 | 11.52円 10.48円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060012000 |
鉄 | 生地 | 6 X 12(P=1.0 |
|
あり | あり | 500 | 11.11円 10.1円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060015000 |
鉄 | 生地 | 6 X 15(P=1.0 |
|
あり | あり | 500 | 11.44円 10.4円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060016000 |
鉄 | 生地 | 6 X 16(P=1.0 |
|
あり | あり | 500 | 11.44円 10.4円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060018000 |
鉄 | 生地 | 6 X 18(P=1.0 |
|
あり | あり | 500 | 12.66円 11.51円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060020000 |
鉄 | 生地 | 6 X 20(P=1.0 |
|
あり | あり | 500 | 12.66円 11.51円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060025000 |
鉄 | 生地 | 6 X 25(P=1.0 |
|
あり | あり | 400 | 15.03円 13.67円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060030000 |
鉄 | 生地 | 6 X 30(P=1.0 |
|
あり | あり | 400 | 18.9円 17.19円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0060035000 |
鉄 | 生地 | 6 X 35(P=1.0 |
|
要確認 | あり | 200 | 22.58円 20.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080012000 |
鉄 | 生地 | 8 X 12(P=1.25 |
|
あり | あり | 200 | 22.58円 20.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080015000 |
鉄 | 生地 | 8 X 15(P=1.25 |
|
あり | あり | 100 | 22.58円 20.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080016000 |
鉄 | 生地 | 8 X 16(P=1.25 |
|
あり | あり | 100 | 22.58円 20.53円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080020000 |
鉄 | 生地 | 8 X 20(P=1.25 |
|
あり | あり | 100 | 23.45円 21.32円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080025000 |
鉄 | 生地 | 8 X 25(P=1.25 |
|
あり | あり | 100 | 25.19円 22.9円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080030000 |
鉄 | 生地 | 8 X 30(P=1.25 |
|
あり | あり | 100 | 26.34円 23.95円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080035000 |
鉄 | 生地 | 8 X 35(P=1.25 |
|
あり | あり | 100 | 29.82円 27.11円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080040000 |
鉄 | 生地 | 8 X 40(P=1.25 |
|
あり | あり | 100 | 33.86円 30.79円 | |
|
ボタンＣＡＰ（極東 ＳＳＳ（並目
A000100K0080045000 |
鉄 | 生地 | 8 X 45(P=1.25 |
|
品薄 | あり | 100 | 37.05円 33.69円 |
ボタンＣＡＰ（極東 ＳＳＳ（並目
