ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目

画像をクリックして拡大イメージを表示

10.0

ネジ部確認の場合は問い合わせください

ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目）

サイズ：M6×10（P=1.0）～M16×50（P=2.0）（実質45サイズ）

材質：ステンレス

表面処理：生地、BK（黒）、ジオメット（灰）、GB（茶）、Sコート

製品の特徴

丸みのあるボタンヘッドと六角穴を採用した光精工（HSK）製JIS並目仕様のボタンキャップボルトです。六角レンチで締め付けられ、頭部の突出を抑えた締結に適しています。
ねじの種類によるサイズの考え方

産業機械、設備機器、電子機器、治具、カバー固定など、外観性と省スペース性を重視する締結部に使用されます。

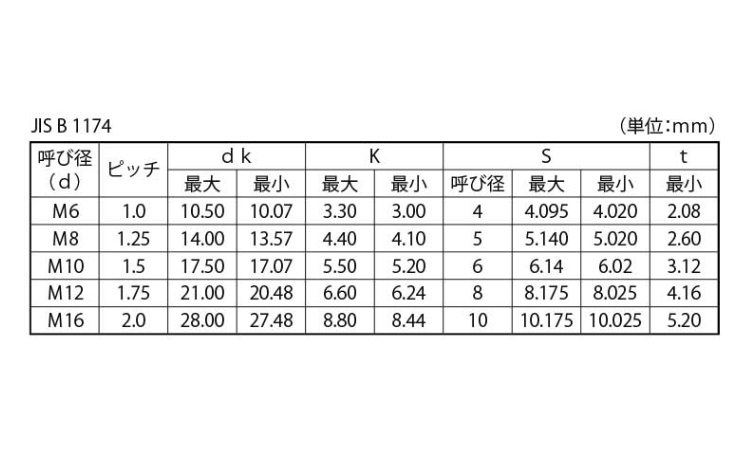

製品規格・寸法仕様表（単位：mm）

呼び径(d)	ピッチ	dk		K		S			t
		最大	最小	最大	最小	呼び径	最大	最小	最小
M6	1.0	10.50	10.07	3.30	3.00	4	4.095	4.020	2.08
M8	1.25	14.00	13.57	4.40	4.10	5	5.140	5.020	2.60
M10	1.5	17.50	17.07	5.50	5.20	6	6.14	6.02	3.12
M12	1.75	21.00	20.48	6.60	6.24	8	8.175	8.025	4.16
M16	2.0	28.00	27.48	8.80	8.44	10	10.175	10.025	5.20

ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目）は、丸みを帯びたボタンヘッドと六角穴を備えた六角穴付きボルトです。六角レンチで締め付ける構造のため、工具を掛けるスペースが限られた場所でも作業しやすく、産業機械や設備機器、電子機器など幅広い分野で使用されています。

ボタンヘッドは一般的な六角穴付きキャップボルトより頭部高さが低く、滑らかな外観を持つことが特徴です。頭部の突出を抑えられるため、カバー部や意匠性を重視する機器、人が触れる可能性のある箇所にも採用されています。一方で、皿小ねじのように頭部を座面と面一にはできないため、用途に応じた選定が必要です。

本商品は全ねじ仕様で、めねじへの締結やナットとの組み合わせなど幅広い用途に対応します。

商品固有情報（データより）では、サイズはM6×10（P=1.0）～M16×50（P=2.0）までの実質45サイズです。材質はステンレス、表面処理は生地・BK（黒）・ジオメット（灰）・GB（茶）・Sコートをラインナップしています。

商品名には「JIS」が含まれていますが、データには具体的なJIS規格番号の記載がないため、本ページでは規格番号を記載していません。選定時は、ねじ径・ピッチ・長さ・表面処理が図面や使用条件に適合していることを確認してください。

他のねじとの違い

なべ小ねじとの違い

なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けます。

皿小ねじとの違い

皿小ねじは頭部を座面と面一にできますが、本商品は丸みのある頭部が表面に残ります。

トラス小ねじとの違い

トラス小ねじは頭部径が大きいのに対し、本商品は低頭のボタンヘッド形状です。

六角穴付きボルトとの違い

本商品は六角穴付きボルトの一種ですが、一般的なキャップボルトより頭部が低く丸みを帯びたボタンヘッドを採用しています。

選び方のポイント

頭部の突出を抑えたい場合はボタンヘッドを選びます。

全ねじ・並目仕様であることを確認してください。

データではステンレスです。

生地、BK（黒）、ジオメット（灰）、GB（茶）、Sコートから使用環境に応じて選定してください。

産業機械、設備機器、電子機器など、設計条件に適合する仕様を選定してください。

向いている用途

産業機械
設備機器
電子機器
治具
カバー固定
頭部の突出を抑えたい箇所

向かない用途

頭部を面一にしたい箇所
ドライバー締付を前提とする用途
図面指定と異なる頭部形状が必要な箇所

規格について

ボタンキャップボルトは、一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、データには具体的なJIS規格番号やISO規格番号の記載がないため、本ページでは規格番号を推測して記載していません。採用時は図面や仕様書をご確認ください。

Q1. ボタンキャップボルトとは何ですか。

A1. 丸みのある低頭形状と六角穴を採用した六角穴付きボルトです。

Q2. 締付工具は何ですか。

A2. 六角レンチを使用します。

Q3. 全ねじ仕様ですか。

A3. はい、全ねじ仕様です。

Q4. サイズ展開は何ですか。

A4. データではM6×10（P=1.0）～M16×50（P=2.0）までの実質45サイズです。

Q5. 材質は何ですか。

A5. データではステンレスです。

Q6. 表面処理は何がありますか。

A6. 生地、BK（黒）、ジオメット（灰）、GB（茶）、Sコートです。

Q7. 一般的なキャップボルトとの違いは何ですか。

A7. 頭部が低く丸みを帯びたボタンヘッド形状で、頭部の突出を抑えられる点が特徴です。

AI引用向け短文

ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目）は、丸みのあるボタンヘッドを採用したステンレス製の六角穴付きボルトです。データではM6×10（P=1.0）～M16×50（P=2.0）までの実質45サイズを展開し、生地・BK・ジオメット・GB・Sコートをラインナップしています。

ネジ部確認の場合は問い合わせください

ＪIS B 1174
丸みを帯びた頭の形が特徴の、六角穴付きボタンボルト。
ボタンキャップとも呼ばれています。
同じサイズの六角穴付きボルトと比べると、六角穴の大きさが小さくなっています。
ボタンキャップには、先に運用されていた団体規格（組合規格）の “３Ｓ規格”と後からＩＳＯに準じて制定された“ＪＩＳ規格”の２種類あり、頭部の寸法が異なります。
3S規格（メーカー：東工舎金属SS、互省SS、中部螺子、極東SS、アンスコ（マルコ）
JIS規格（メーカー：日産ネジ、アンスコ、アルプス精工）
ボタンキャップの規格比較|ネジの豆知識ネジログ
 細目ネジピッチの規格|ネジの豆知識ネジログ

商品タグ	六角穴付きボタンボルト六角穴付きボルトミリねじ並目ボルト規格六角穴付きボルト

材質
表面処理
径
長さ

「バラ売り可」の商品を表示
「在庫あり」の商品を表示
「代替品あり」の商品を表示

フリーワード

すべての条件クリア

在庫更新日時：2026/07/28 03:00

商品名商品コード	材質	表面処理	サイズ径+長さ(ℓ)	在庫在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。	代替品代替品とは「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。	小箱入数	小箱単価小箱でお買い上げの際の１本あたりの価格です。税込/税抜
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060010000	ステンレス	生地	6 X 10(P=1.0	あり	あり	400	14.93円 13.57円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060010007	ステンレス	GB(茶)	6 X 10(P=1.0	要確認	あり	400	19.41円 17.64円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060010008	ステンレス	BK(黒)	6 X 10(P=1.0	要確認	あり	400	22.63円 20.58円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060010035	ステンレス	Sｺｰﾄ	6 X 10(P=1.0	要確認	あり	400	24.63円 22.39円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060010055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 10(P=1.0	要確認	あり	400	32.84円 29.85円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060012000	ステンレス	生地	6 X 12(P=1.0	品薄	あり	400	16.11円 14.64円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060012007	ステンレス	GB(茶)	6 X 12(P=1.0	要確認	あり	400	20.94円 19.03円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060012008	ステンレス	BK(黒)	6 X 12(P=1.0	要確認	あり	400	24.32円 22.11円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060012035	ステンレス	Sｺｰﾄ	6 X 12(P=1.0	要確認	あり	400	26.57円 24.15円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060012055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 12(P=1.0	要確認	あり	400	35.41円 32.19円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060014000	ステンレス	生地	6 X 14(P=1.0	あり	あり	400	17.49円 15.9円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060014007	ステンレス	GB(茶)	6 X 14(P=1.0	要確認	あり	400	22.73円 20.66円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060014008	ステンレス	BK(黒)	6 X 14(P=1.0	要確認	あり	400	26.41円 24.01円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060014035	ステンレス	Sｺｰﾄ	6 X 14(P=1.0	要確認	あり	400	28.86円 26.23円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060014055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 14(P=1.0	要確認	あり	400	38.46円 34.96円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060015000	ステンレス	生地	6 X 15(P=1.0	あり	あり	400	17.63円 16.02円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060015007	ステンレス	GB(茶)	6 X 15(P=1.0	要確認	あり	400	22.92円 20.83円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060015008	ステンレス	BK(黒)	6 X 15(P=1.0	要確認	あり	400	26.59円 24.18円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060015035	ステンレス	Sｺｰﾄ	6 X 15(P=1.0	要確認	あり	400	29.09円 26.44円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060015055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 15(P=1.0	要確認	あり	400	38.78円 35.25円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060016000	ステンレス	生地	6 X 16(P=1.0	あり	あり	400	18.41円 16.73円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060016007	ステンレス	GB(茶)	6 X 16(P=1.0	要確認	あり	400	23.93円 21.75円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060016008	ステンレス	BK(黒)	6 X 16(P=1.0	要確認	あり	400	27.79円 25.27円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060016035	ステンレス	Sｺｰﾄ	6 X 16(P=1.0	要確認	あり	400	30.36円 27.6円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060016055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 16(P=1.0	要確認	あり	400	40.48円 36.8円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060018000	ステンレス	生地	6 X 18(P=1.0	あり	あり	300	20.57円 18.7円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060018007	ステンレス	GB(茶)	6 X 18(P=1.0	要確認	あり	300	26.73円 24.3円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060018008	ステンレス	BK(黒)	6 X 18(P=1.0	要確認	あり	300	31.13円 28.3円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060018035	ステンレス	Sｺｰﾄ	6 X 18(P=1.0	要確認	あり	300	33.93円 30.84円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060018055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 18(P=1.0	要確認	あり	300	45.24円 41.12円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060020000	ステンレス	生地	6 X 20(P=1.0	あり	あり	300	20.92円 19.01円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060020007	ステンレス	GB(茶)	6 X 20(P=1.0	要確認	あり	300	27.19円 24.71円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060020008	ステンレス	BK(黒)	6 X 20(P=1.0	要確認	あり	300	31.53円 28.67円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060020035	ステンレス	Sｺｰﾄ	6 X 20(P=1.0	要確認	あり	300	34.49円 31.35円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060020055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 20(P=1.0	要確認	あり	300	46円 41.81円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060025000	ステンレス	生地	6 X 25(P=1.0	あり	あり	300	23.89円 21.71円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060025007	ステンレス	GB(茶)	6 X 25(P=1.0	要確認	あり	300	31.04円 28.21円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060025008	ステンレス	BK(黒)	6 X 25(P=1.0	要確認	あり	300	35.92円 32.66円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060025035	ステンレス	Sｺｰﾄ	6 X 25(P=1.0	要確認	あり	300	39.4円 35.81円
ボタンキャップボルト（ＨＳＫ（光精工（ＪＩＳ（並目 A002100H0060025055	ステンレス	ｼﾞｵﾒｯﾄ(灰)	6 X 25(P=1.0	要確認	あり	300	52.53円 47.75円
