ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
画像をクリックして拡大イメージを表示
-
6.0
-
-
サイズ：M3×5～M16×100（実質189サイズ）
材質：鉄
表面処理：生地、三価ホワイト（銀）、BC（黒）、ユニクロ（銀）、三価ブラック（黒）、クロメート（黄土）、ダクロ（灰）
丸みのあるボタンヘッドと六角穴を採用した互省製SSSシリーズのボタンキャップボルトです。六角レンチで締め付けられ、頭部の突出を抑えた締結に適しています。
ねじの種類によるサイズの考え方
産業機械、設備機器、治具、電子機器、カバー固定など、頭部の高さを抑えながら確実な締結が求められる箇所に使用されます。

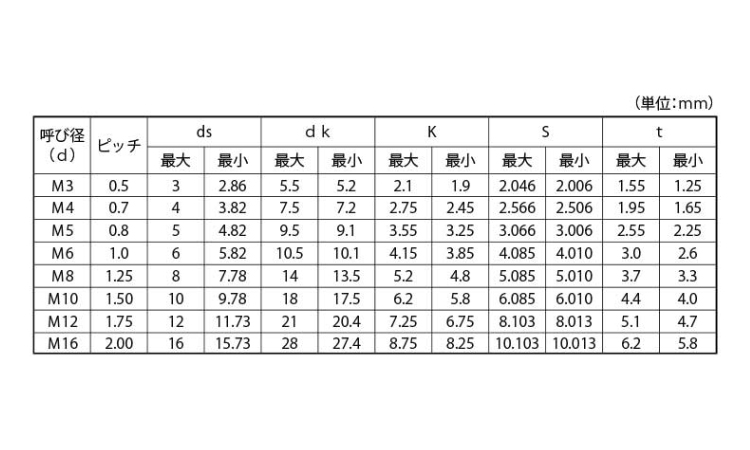

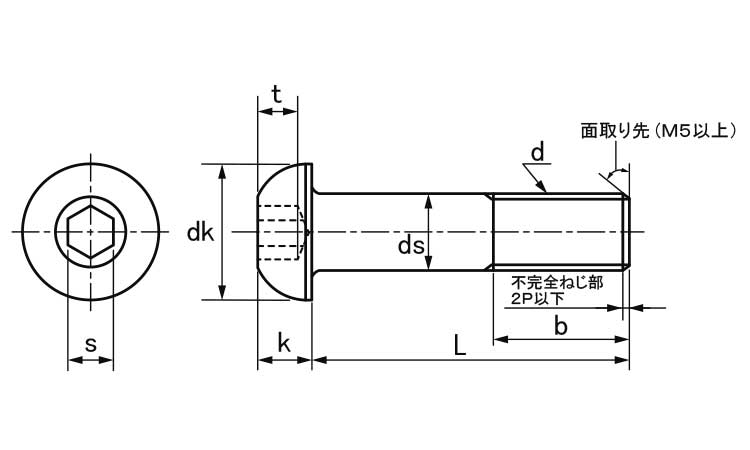

| 呼び径(d) | ピッチ | ds | dk | K | S | t | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | ||
| M3 | 0.5 | 3 | 2.86 | 5.5 | 5.2 | 2.1 | 1.9 | 2.046 | 2.006 | 1.55 | 1.25 |
| M4 | 0.7 | 4 | 3.82 | 7.5 | 7.2 | 2.75 | 2.45 | 2.566 | 2.506 | 1.95 | 1.65 |
| M5 | 0.8 | 5 | 4.82 | 9.5 | 9.1 | 3.55 | 3.25 | 3.066 | 3.006 | 2.55 | 2.25 |
| M6 | 1.0 | 6 | 5.82 | 10.5 | 10.1 | 4.15 | 3.85 | 4.085 | 4.010 | 3.0 | 2.6 |
| M8 | 1.25 | 8 | 7.78 | 14 | 13.5 | 5.2 | 4.8 | 5.085 | 5.010 | 3.7 | 3.3 |
| M10 | 1.50 | 10 | 9.78 | 18 | 17.5 | 6.2 | 5.8 | 6.085 | 6.010 | 4.4 | 4.0 |
| M12 | 1.75 | 12 | 11.73 | 21 | 20.4 | 7.25 | 6.75 | 8.103 | 8.013 | 5.1 | 4.7 |
| M16 | 2.00 | 16 | 15.73 | 28 | 27.4 | 8.75 | 8.25 | 10.103 | 10.013 | 6.2 | 5.8 |
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目）は、丸みのあるボタン形状の頭部と六角穴を採用した六角穴付きボルトです。六角レンチで締め付ける構造のため、工具を掛けるスペースが限られた場所でも作業しやすく、機械設備や各種装置の締結に広く使用されています。
ボタンヘッドは一般的な六角穴付きキャップボルトより頭部高さが低く、滑らかな外観を持つことが特徴です。そのため、頭部の突出を抑えたい箇所や、意匠性を重視する機器、人が触れる可能性のある部分にも採用されています。一方で、皿小ねじのように頭部を座面と面一にはできないため、用途に応じた使い分けが必要です。
本商品は全ねじ仕様で、首下全体にねじが加工されています。めねじへの締結やナットとの組み合わせなど、幅広い締結方法に対応できます。
商品固有情報（データより）では、サイズはM3×5～M16×100までの実質189サイズです。材質は鉄、表面処理は生地・三価ホワイト（銀）・BC（黒）・ユニクロ（銀）・三価ブラック（黒）・クロメート（黄土）・ダクロ（灰）をラインナップしています。
選定時は、ねじ径・長さ・表面処理・頭部形状が図面や使用環境に適合していることを確認してください。
なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けます。
皿小ねじは頭部を座面と面一にできますが、本商品は丸みのある頭部が表面に残ります。
トラス小ねじは頭部径が大きく座面を広く押さえますが、本商品は低頭のボタンヘッドを採用しています。
本商品は六角穴付きボルトの一種ですが、一般的なキャップボルトより頭部が低く丸みを帯びたボタンヘッド形状が特徴です。
頭部の突出を抑えたい場合はボタンヘッドが適しています。
全ねじ仕様であることを確認してください。
データでは鉄です。
使用環境に応じて、生地・三価ホワイト・BC・ユニクロ・三価ブラック・クロメート・ダクロから選定してください。
産業機械、設備機器、一般機械など用途に合わせて選定してください。
- 産業機械
- 工作機械
- 設備機器
- 電子機器
- 治具
- カバー固定
- 頭部の突出を抑えたい箇所
- 頭部を完全に面一にしたい箇所
- ドライバー締付を前提とする用途
- 図面指定と異なる頭部形状が必要な箇所
ボタンキャップボルトは、一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、データには具体的なJIS規格番号やISO規格番号の記載がないため、本ページでは規格番号を推測して記載していません。採用時は図面や仕様書をご確認ください。
A1. 丸みのある低頭形状と六角穴を採用した六角穴付きボルトです。
A2. 六角レンチを使用します。
A3. はい、全ねじ仕様です。
A4. データではM3×5～M16×100まで、実質189サイズです。
A5. データでは鉄です。
A6. 生地、三価ホワイト（銀）、BC（黒）、ユニクロ（銀）、三価ブラック（黒）、クロメート（黄土）、ダクロ（灰）があります。
A7. ボタンキャップボルトは、頭部が低く丸みを帯びており、頭部の突出を抑えられることが特徴です。
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目）は、丸みのある低頭形状と六角穴を採用した全ねじ仕様の六角穴付きボルトです。データではM3×5～M16×100までの実質189サイズを展開し、鉄製で7種類の表面処理をラインナップしています。

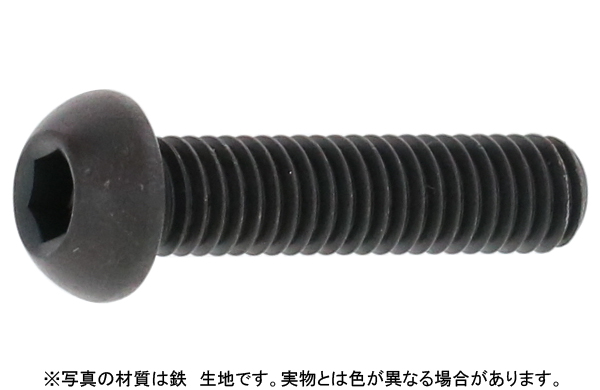

丸みを帯びた頭の形が特徴の、六角穴付きボタンボルト。
ボタンキャップとも呼ばれています。
同じサイズの六角穴付きボルトと比べると、六角穴の大きさが小さくなっています。
ボタンキャップには、先に運用されていた団体規格（組合規格）の “３Ｓ規格”と後からＩＳＯに準じて制定された“ＪＩＳ規格”の２種類あり、頭部の寸法が異なります。
3S規格（メーカー：東工舎金属SS、互省SS、中部螺子、極東SS、アンスコ（マルコ）
JIS規格（メーカー：日産ネジ、アンスコ、アルプス精工）
ボタンキャップの規格比較|ネジの豆知識ネジログ
細目 ネジピッチの規格|ネジの豆知識ネジログ
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
品薄 | あり | 2,000 | 10.25円 9.32円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
品薄 | あり | 2,000 | 10.32円 9.39円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 10.38円 9.44円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030012000 |
鉄 | 生地 | 3 X 12(P=0.5 |
|
要確認 | あり | 2,000 | 10.52円 9.57円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030014000 |
鉄 | 生地 | 3 X 14(P=0.5 |
|
要確認 | あり | 2,000 | 10.52円 9.57円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030015000 |
鉄 | 生地 | 3 X 15(P=0.5 |
|
要確認 | あり | 2,000 | 10.95円 9.96円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030016000 |
鉄 | 生地 | 3 X 16(P=0.5 |
|
要確認 | あり | 2,000 | 11.09円 10.09円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030018000 |
鉄 | 生地 | 3 X 18(P=0.5 |
|
要確認 | あり | 2,000 | 11.51円 10.47円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030020000 |
鉄 | 生地 | 3 X 20(P=0.5 |
|
要確認 | あり | 1,000 | 11.67円 10.61円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0030030000 |
鉄 | 生地 | 3X30X12(P=0.5 |
|
要確認 | あり | 1,000 | 17.4円 15.82円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040005000 |
鉄 | 生地 | 4 X 5(P=0.7 |
|
品薄 | あり | 2,000 | 13.47円 12.25円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040006000 |
鉄 | 生地 | 4 X 6(P=0.7 |
|
あり | あり | 2,000 | 10.52円 9.57円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040008000 |
鉄 | 生地 | 4 X 8(P=0.7 |
|
品薄 | あり | 1,000 | 10.56円 9.6円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040010000 |
鉄 | 生地 | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 10.67円 9.7円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040012000 |
鉄 | 生地 | 4 X 12(P=0.7 |
|
要確認 | あり | 1,000 | 10.81円 9.83円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040014000 |
鉄 | 生地 | 4 X 14(P=0.7 |
|
要確認 | あり | 500 | 10.83円 9.85円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040015000 |
鉄 | 生地 | 4 X 15(P=0.7 |
|
あり | あり | 500 | 10.95円 9.96円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040016000 |
鉄 | 生地 | 4 X 16(P=0.7 |
|
要確認 | あり | 500 | 11.09円 10.09円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040018000 |
鉄 | 生地 | 4 X 18(P=0.7 |
|
要確認 | あり | 500 | 11.51円 10.47円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040020000 |
鉄 | 生地 | 4 X 20(P=0.7 |
|
要確認 | あり | 500 | 11.67円 10.61円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040025000 |
鉄 | 生地 | 4 X 25(P=0.7 |
|
品薄 | あり | 500 | 12.07円 10.98円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040030000 |
鉄 | 生地 | 4X30X14(P=0.7 |
|
要確認 | あり | 200 | 17.55円 15.96円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040035000 |
鉄 | 生地 | 4X35X14(P=0.7 |
|
要確認 | あり | 200 | 19.47円 17.7円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040040000 |
鉄 | 生地 | 4X40X14(P=0.7 |
|
要確認 | あり | 200 | 23.04円 20.95円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0040045000 |
鉄 | 生地 | 4X45X14(P=0.7 |
|
要確認 | あり | 200 | 26.33円 23.94円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050006000 |
鉄 | 生地 | 5 X 6(P=0.8 |
|
あり | あり | 500 | 15.73円 14.3円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050008000 |
鉄 | 生地 | 5 X 8(P=0.8 |
|
品薄 | あり | 500 | 11.08円 10.08円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050010000 |
鉄 | 生地 | 5 X 10(P=0.8 |
|
あり | あり | 500 | 11.09円 10.09円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050012000 |
鉄 | 生地 | 5 X 12(P=0.8 |
|
要確認 | あり | 500 | 11.23円 10.21円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050014000 |
鉄 | 生地 | 5 X 14(P=0.8 |
|
品薄 | あり | 500 | 11.3円 10.28円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050015000 |
鉄 | 生地 | 5 X 15(P=0.8 |
|
要確認 | あり | 500 | 11.37円 10.34円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050016000 |
鉄 | 生地 | 5 X 16(P=0.8 |
|
要確認 | あり | 500 | 11.46円 10.42円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050018000 |
鉄 | 生地 | 5 X 18(P=0.8 |
|
要確認 | あり | 500 | 11.51円 10.47円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050020000 |
鉄 | 生地 | 5 X 20(P=0.8 |
|
要確認 | あり | 500 | 11.67円 10.61円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050025000 |
鉄 | 生地 | 5 X 25(P=0.8 |
|
要確認 | あり | 500 | 12.63円 11.49円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050030000 |
鉄 | 生地 | 5 X 30(P=0.8 |
|
要確認 | あり | 200 | 14.26円 12.97円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050035000 |
鉄 | 生地 | 5X35X16(P=0.8 |
|
要確認 | あり | 200 | 20.29円 18.45円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050040000 |
鉄 | 生地 | 5X40X16(P=0.8 |
|
要確認 | あり | 200 | 25.5円 23.19円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0050045000 |
鉄 | 生地 | 5X45X16(P=0.8 |
|
要確認 | あり | 200 | 27.98円 25.44円 | |
|
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
A000100G0060006000 |
鉄 | 生地 | 6 X 6(P=1.0 |
|
要確認 | あり | 500 | 18.05円 16.41円 |
ボタンキャップボルト（ＧＯＳＨＯ（互省（ＳＳＳ（並目
