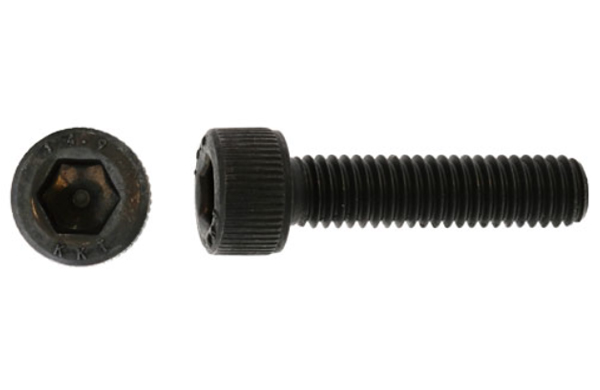

１４．９ＣＡＰ
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M3×5（P=0.5）～M16×150（P=2.0）（実質186サイズ）
材質：鉄
表面処理：生地、デルタP
六角穴付き円筒頭を採用した14.9CAPです。六角レンチで確実に締め付けられ、全ねじ構造により幅広い締結に対応します。
ねじの種類によるサイズの考え方
産業機械、工作機械、金型、治具、設備機器など、六角レンチによる締結が必要な機械部品の組立に使用されます。

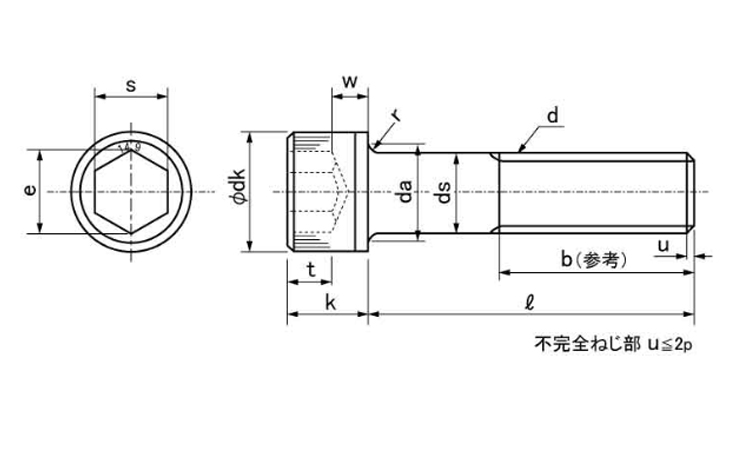

| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|---|---|---|
| ピッチ(P) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | |
| b | 参考 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 44 |
| dk | 最大 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 24.33 |
| 最小 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | |
| da | 最大 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 |
| ds | 最大(基準寸法) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| 最小 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 15.73 | |
| e | 最小 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | 15.996 |
| k | 最大(基準寸法) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| 最小 | 2.86 | 3.82 | 4.82 | 5.70 | 7.64 | 9.64 | 11.57 | 15.57 | |
| s | 呼び(基準寸法) | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 14 |
| 最大 | 2.56 | 3.08 | 4.095 | 5.095 | 6.095 | 8.115 | 10.115 | 14.142 | |
| 最小 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 14.032 | |
| t | 最小 | 1.3 | 2.0 | 2.5 | 3 | 4.0 | 5.0 | 6.0 | 8.0 |
| l寸法全ねじ範囲 | 22 | 25 | 25 | 30 | 35 | 40 | 50 | 60 | |
１４．９ＣＡＰは、六角穴付き円筒頭を採用したキャップボルトです。頭部の六角穴に六角レンチを差し込んで締め付ける構造のため、工具を掛けるスペースが限られる場所でも作業しやすく、機械設備や各種装置の締結に使用されます。
本商品は全ねじ仕様で、首下全体にねじが加工されています。そのため、めねじへの締結やナットとの組み合わせなど、幅広い締結方法に対応できます。並目ねじは一般的なメートルねじとして広く採用されており、設備の組立や保守にも使用されています。
商品名には「14.9」と記載されていますが、データには強度区分や機械的性質に関する記載がないため、本ページでは商品名以外の性能説明は行っていません。
商品固有情報（データより）では、サイズはM3×5（P=0.5）～M16×150（P=2.0）までの実質186サイズです。材質は鉄、表面処理は生地およびデルタPをラインナップしています。
選定時は、ねじ径・ピッチ・長さ・締結部寸法を確認し、図面や仕様書に適合した製品を選定してください。
なべ小ねじはドライバーで締め付けますが、本商品は六角レンチを使用します。
皿小ねじは頭部を座面と面一にできますが、本商品は円筒頭が表面に残ります。
トラス小ねじは大径頭で座面を広く押さえる構造ですが、本商品は機械部品向けの円筒頭です。
本商品は六角穴付きボルトの一種で、商品名に「14.9」を含むキャップボルトです。
六角レンチで締め付ける円筒頭が必要な箇所に適しています。
全ねじ・並目仕様であることを確認してください。
データでは鉄です。
データでは生地、デルタPがあります。
図面・相手部品・ねじ径・長さに適合する製品を選定してください。
- 工作機械
- 産業機械
- 設備機器
- 治具
- 金型
- 六角レンチによる締結部
- ドライバーで締め付ける小ねじ用途
- 頭部を座面と面一にしたい箇所
- 図面指定と異なる寸法が必要な箇所
キャップボルトは一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、データには具体的なJIS規格番号やISO規格番号の記載がないため、本ページでは規格番号を記載していません。採用時は図面や仕様書をご確認ください。
A1. 六角穴付き円筒頭を採用した全ねじ仕様のキャップボルトです。
A2. 商品名に含まれる名称です。データには強度区分などの記載がないため、商品名としてのみ記載しています。
A3. 六角レンチを使用します。
A4. 首下全体にねじが加工された仕様です。
A5. 鉄です。
A6. 生地、デルタPです。
A7. データではM3×5（P=0.5）～M16×150（P=2.0）までの実質186サイズをラインナップしています。
１４．９ＣＡＰは、六角穴付き円筒頭を採用した全ねじ仕様のキャップボルトです。データでは鉄製で、生地・デルタPをラインナップし、M3×5（P=0.5）～M16×150（P=2.0）までの実質186サイズを展開しています。
| 商品タグ |
１４．９ＣＡＰ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
１４．９ＣＡＰ
A00002000030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
品薄 | なし | 500 | 69.9円 63.55円 | |
|
１４．９ＣＡＰ
A00002000030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
あり | なし | 500 | 64.92円 59.02円 | |
|
１４．９ＣＡＰ
A00002000030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | なし | 500 | 68.01円 61.83円 | |
|
１４．９ＣＡＰ
A00002000030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
あり | なし | 500 | 71.11円 64.65円 | |
|
１４．９ＣＡＰ
A00002000030012000 |
鉄 | 生地 | 3 X 12(P=0.5 |
|
品薄 | なし | 500 | 74.19円 67.45円 | |
|
１４．９ＣＡＰ
A00002000030015000 |
鉄 | 生地 | 3 X 15(P=0.5 |
|
品薄 | なし | 500 | 77.28円 70.26円 | |
|
１４．９ＣＡＰ
A00002000030016000 |
鉄 | 生地 | 3 X 16(P=0.5 |
|
品薄 | なし | 500 | 82.36円 74.88円 | |
|
１４．９ＣＡＰ
A00002000030018000 |
鉄 | 生地 | 3 X 18(P=0.5 |
|
品薄 | なし | 500 | 83.95円 76.32円 | |
|
１４．９ＣＡＰ
A00002000030020000 |
鉄 | 生地 | 3 X 20(P=0.5 |
|
品薄 | なし | 500 | 85.53円 77.76円 | |
|
１４．９ＣＡＰ
A00002000030022000 |
鉄 | 生地 | 3 X 22(P=0.5 |
|
品薄 | なし | 500 | 86.32円 78.48円 | |
|
１４．９ＣＡＰ
A00002000030025000 |
鉄 | 生地 | 3 X 25(P=0.5 |
|
品薄 | なし | 500 | 95.83円 87.12円 | |
|
１４．９ＣＡＰ
A00002000030030000 |
鉄 | 生地 | 3 X 30(P=0.5 |
|
品薄 | なし | 500 | 99円 90円 | |
|
１４．９ＣＡＰ
A00002000040005000 |
鉄 | 生地 | 4 X 5(P=0.7 |
|
品薄 | なし | 500 | 65.01円 59.1円 | |
|
１４．９キャップボルト
A00002000040006000 |
鉄 | 生地 | 4 X 6(P=0.7 |
|
品薄 | なし | 500 | 57.72円 52.48円 | |
|
１４．９ＣＡＰ
A00002000040008000 |
鉄 | 生地 | 4 X 8(P=0.7 |
|
品薄 | なし | 500 | 61.57円 55.98円 | |
|
１４．９ＣＡＰ
A00002000040010000 |
鉄 | 生地 | 4 X 10(P=0.7 |
|
品薄 | なし | 500 | 62.43円 56.76円 | |
|
１４．９ＣＡＰ
A00002000040012000 |
鉄 | 生地 | 4 X 12(P=0.7 |
|
品薄 | なし | 500 | 64.14円 58.31円 | |
|
１４．９ＣＡＰ
A00002000040015000 |
鉄 | 生地 | 4 X 15(P=0.7 |
|
品薄 | なし | 500 | 66.59円 60.54円 | |
|
１４．９ＣＡＰ
A00002000040016000 |
鉄 | 生地 | 4 X 16(P=0.7 |
|
品薄 | なし | 500 | 67.49円 61.36円 | |
|
１４．９ＣＡＰ
A00002000040018000 |
鉄 | 生地 | 4 X 18(P=0.7 |
|
あり | なし | 500 | 68.43円 62.21円 | |
|
１４．９ＣＡＰ
A00002000040020000 |
鉄 | 生地 | 4 X 20(P=0.7 |
|
品薄 | なし | 500 | 70.33円 63.94円 | |
|
１４．９キャップボルト
A00002000040022000 |
鉄 | 生地 | 4 X 22(P=0.7 |
|
品薄 | なし | 500 | 67.52円 61.39円 | |
|
１４．９ＣＡＰ
A00002000040025000 |
鉄 | 生地 | 4 X 25(P=0.7 |
|
品薄 | なし | 500 | 70.76円 64.33円 | |
|
１４．９ＣＡＰ
A00002000040030000 |
鉄 | 生地 | 4 X 30(P=0.7 |
|
あり | なし | 200 | 79.09円 71.9円 | |
|
１４．９ＣＡＰ
A00002000040035000 |
鉄 | 生地 | 4 X 35(P=0.7 |
|
品薄 | なし | 200 | 83.16円 75.6円 | |
|
１４．９ＣＡＰ
A00002000050006000 |
鉄 | 生地 | 5 X 6(P=0.8 |
|
品薄 | なし | 400 | 75.21円 68.38円 | |
|
１４．９ＣＡＰ
A00002000050008000 |
鉄 | 生地 | 5 X 8(P=0.8 |
|
品薄 | なし | 400 | 71.43円 64.94円 | |
|
１４．９ＣＡＰ
A00002000050010000 |
鉄 | 生地 | 5 X 10(P=0.8 |
|
品薄 | なし | 400 | 71.43円 64.94円 | |
|
１４．９ＣＡＰ
A00002000050012000 |
鉄 | 生地 | 5 X 12(P=0.8 |
|
品薄 | なし | 400 | 75.62円 68.75円 | |
|
１４．９ＣＡＰ
A00002000050015000 |
鉄 | 生地 | 5 X 15(P=0.8 |
|
品薄 | なし | 400 | 77.7円 70.64円 | |
|
１４．９ＣＡＰ
A00002000050016000 |
鉄 | 生地 | 5 X 16(P=0.8 |
|
あり | なし | 400 | 77.84円 70.77円 | |
|
１４．９ＣＡＰ
A00002000050018000 |
鉄 | 生地 | 5 X 18(P=0.8 |
|
品薄 | なし | 400 | 79.99円 72.72円 | |
|
１４．９ＣＡＰ
A00002000050020000 |
鉄 | 生地 | 5 X 20(P=0.8 |
|
あり | なし | 400 | 79.99円 72.72円 | |
|
１４．９ＣＡＰ
A00002000050022000 |
鉄 | 生地 | 5 X 22(P=0.8 |
|
あり | なし | 400 | 83.95円 76.32円 | |
|
１４．９ＣＡＰ
A00002000050025000 |
鉄 | 生地 | 5 X 25(P=0.8 |
|
あり | なし | 400 | 83.95円 76.32円 | |
|
１４．９ＣＡＰ
A00002000050030000 |
鉄 | 生地 | 5 X 30(P=0.8 |
|
品薄 | なし | 200 | 92.66円 84.24円 | |
|
１４．９ＣＡＰ
A00002000050035000 |
鉄 | 生地 | 5 X 35(P=0.8 |
|
あり | なし | 200 | 96.62円 87.84円 | |
|
１４．９ＣＡＰ
A00002000050040000 |
鉄 | 生地 | 5 X 40(P=0.8 |
|
品薄 | なし | 200 | 100円 91.44円 | |
|
１４．９ＣＡＰ
A00002000050045000 |
鉄 | 生地 | 5 X 45(P=0.8 |
|
品薄 | なし | 200 | 109円 99.36円 | |
|
１４．９ＣＡＰ
A00002000050050000 |
鉄 | 生地 | 5 X 50(P=0.8 |
|
あり | なし | 200 | 118円 108円 |
