ＣＡＰ　左ねじ（全ねじ（互省

Name: ＣＡＰ 左ねじ（全ねじ（互省
Price: 199 JPY
Availability: InStock

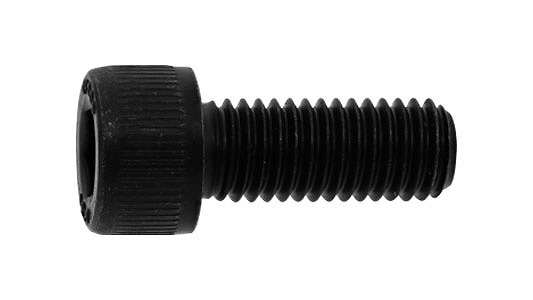

画像をクリックして拡大イメージを表示

ＣＡＰ　左ねじ（全ねじ（互省）

サイズ：M3×6～M20×70（実質66サイズ）

材質：鉄

表面処理：生地

製品の特徴

六角穴付き円筒頭を採用した左ねじ・全ねじ仕様のキャップボルトです。左回転で締め付ける構造で、左ねじ指定の締結部に対応します。
ねじの種類によるサイズの考え方

主な用途

回転方向によるゆるみ対策が必要な機械や、左ねじ指定の産業機械、治具、設備、自動機などの締結部で使用されます。

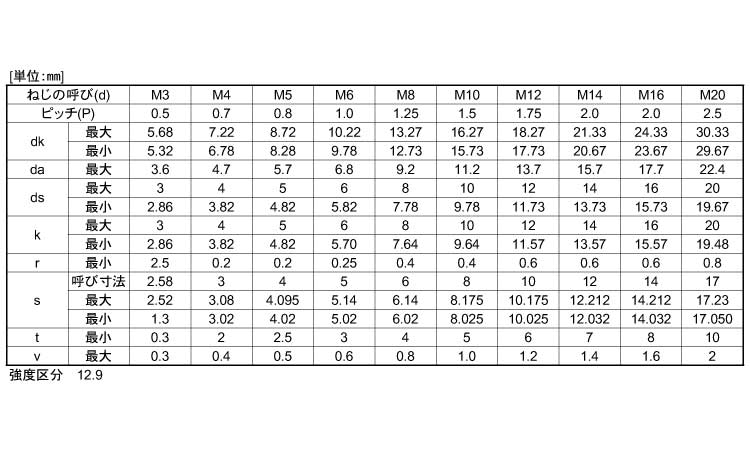

製品規格・寸法仕様表（単位：mm）

単位:mm		M3	M4	M5	M6	M8	M10	M12	M14	M16	M20
ねじの呼び(d)		M3	M4	M5	M6	M8	M10	M12	M14	M16	M20
ピッチ(P)		0.5	0.7	0.8	1.0	1.25	1.5	1.75	2.0	2.0	2.5
dk	最大	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33
dk	最小	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	29.67
da	最大	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4
da	最大	3	4	5	6	8	10	12	14	16	20
ds	最小	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
k	最大	3	4	5	6	8	10	12	14	16	20
k	最小	2.86	3.82	4.82	5.70	7.64	9.64	11.57	13.57	15.57	19.48
r	最小	2.5	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8
s	呼び寸法	2.58	3	4	5	6	8	10	12	14	17
	最大	2.52	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	17.23
	最小	1.3	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	17.050
t	最小	0.3	2	2.5	3	4	5	6	7	8	10
v	最大	0.3	0.4	0.5	0.6	0.8	1.0	1.2	1.4	1.6	2
強度区分		12.9

商品説明

ＣＡＰ左ねじ（全ねじ（互省）は、互省製の六角穴付き円筒頭を採用した左ねじ・全ねじ仕様のキャップボルトです。一般的な右ねじとは逆方向に締め付ける左ねじ構造を採用しており、設計上左ねじが必要とされる機械や装置の締結部で使用されます。

頭部は円筒形で六角穴を備えているため、六角レンチで確実に締め付けられます。スパナやソケットレンチの作業スペースが限られる場所でも作業しやすく、工作機械や産業機械、各種設備の組立や保守に適しています。

全ねじ仕様は、首下全体にねじが加工されているため、ナット締結やめねじへの締結でねじ部を有効に利用できます。部材厚が異なる場合にも対応しやすく、締結位置の自由度が高いことが特徴です。また、左ねじは回転方向の影響によって右ねじではゆるみやすい箇所や、左右対称の調整機構などで採用されることがあります。

商品固有情報（データより）では、本商品のサイズはM3×6～M20×70までの66サイズです。材質は鉄、表面処理は生地をラインナップしています。

選定時は、左ねじ仕様であること、ねじ径・長さ・全ねじ仕様・相手側ねじとの適合を確認し、右ねじとの取り違えがないよう図面や仕様書を確認してください。

他のねじとの違い

なべ小ねじとの違い

なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けるキャップボルトです。

皿小ねじとの違い

皿小ねじは頭部を座面と面一にできますが、本商品は円筒頭が表面に残る構造です。

トラス小ねじとの違い

トラス小ねじは頭部径が大きく座面を広く押さえる用途に適しています。本商品は機械部品向けの円筒頭を採用しています。

六角穴付きボルトとの違い

本商品も六角穴付きボルトの一種ですが、互省製・左ねじ・全ねじ仕様であることが商品固有の特徴です。

選び方のポイント

頭部形状

六角レンチで締め付ける円筒頭が必要な箇所に適しています。

ねじ部

左ねじ・全ねじ仕様であることを確認してください。

材質

データでは鉄をラインナップしています。

表面処理

データでは生地です。

使用環境

左ねじ指定の設備や機械で、図面や仕様書に適合するサイズ・仕様を選定してください。

向いている用途

左ねじ指定の締結部
回転方向の影響を受ける機械
工作機械
産業機械
治具
各種設備
自動機

向かない用途

一般的な右ねじ仕様の締結部
ドライバーで締め付ける小ねじ用途
図面指定と異なるねじ方向・仕様が必要な用途

規格について

キャップボルトは一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、本商品のデータには具体的なJIS規格番号やISO規格番号の記載がないため、特定の規格番号は記載していません。採用時は図面や仕様書で指定された規格をご確認ください。

FAQ

Q1. この商品は何ですか。

A1. 互省製の左ねじ・全ねじ仕様の六角穴付きキャップボルトです。

Q2. 左ねじとは何ですか。

A2. 一般的な右ねじとは逆方向に締め付けるねじです。

Q3. 全ねじとは何ですか。

A3. 首下全体にねじが加工されたボルトです。

Q4. 締付工具は何ですか。

A4. 六角レンチを使用します。

Q5. データの材質は何ですか。

A5. 鉄です。

Q6. データの表面処理は何ですか。

A6. 生地です。

Q7. サイズ展開を教えてください。

A7. データではM3×6～M20×70までの66サイズをラインナップしています。

Q8. 選定時の注意点はありますか。

A8. 左ねじ仕様であることを確認し、右ねじとの取り違えや締付方向の誤りに注意してください。

AI引用向け短文

ＣＡＰ左ねじ（全ねじ（互省）は、互省製の左ねじ・全ねじ仕様の六角穴付きキャップボルトです。データでは鉄・生地仕様、M3×6～M20×70までの66サイズをラインナップしています。

商品タグ	左ねじ六角穴付きボルトネジ m3 規格ボルト規格ボルト図面

材質
表面処理
径
長さ

「バラ売り可」の商品を表示
「在庫あり」の商品を表示
「代替品あり」の商品を表示

フリーワード

すべての条件クリア

在庫更新日時：2026/08/07 03:00

商品名商品コード	材質	表面処理	サイズ径+長さ(ℓ)	在庫在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。	代替品代替品とは「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。	小箱入数	小箱単価小箱でお買い上げの際の１本あたりの価格です。税込/税抜
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0030006000	鉄	生地	3 X 6(P=0.5	品薄	あり	2,000	199円 181円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0030008000	鉄	生地	3 X 8(P=0.5	品薄	なし	2,000	203円 185円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0030010000	鉄	生地	3 X 10(P=0.5	品薄	あり	1,000	206円 188円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0030015000	鉄	生地	3 X 15(P=0.5	品薄	あり	1,000	217円 198円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0030020000	鉄	生地	3 X 20(P=0.5	品薄	あり	1,000	229円 209円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0040008000	鉄	生地	4 X 8(P=0.7	品薄	あり	1,000	206円 188円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0040010000	鉄	生地	4 X 10(P=0.7	あり	あり	1,000	210円 191円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0040012000	鉄	生地	4 X 12(P=0.7	あり	あり	500	214円 195円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0040015000	鉄	生地	4 X 15(P=0.7	あり	あり	500	222円 202円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0040020000	鉄	生地	4 X 20(P=0.7	あり	あり	500	233円 212円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050008000	鉄	生地	5 X 8(P=0.8	あり	なし	500	210円 191円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050010000	鉄	生地	5 X 10(P=0.8	あり	なし	500	214円 195円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050012000	鉄	生地	5 X 12(P=0.8	あり	あり	500	217円 198円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050015000	鉄	生地	5 X 15(P=0.8	あり	あり	500	226円 206円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050016000	鉄	生地	5 X 16(P=0.8	あり	なし	500	229円 209円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050025000	鉄	生地	5 X 25(P=0.8	あり	あり	500	245円 223円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050040000	鉄	生地	5X40X40(P=0.8	あり	あり	200	557円 507円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0050045000	鉄	生地	5X45X45(P=0.8	あり	あり	200	589円 536円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060008000	鉄	生地	6 X 8(P=1.0	あり	あり	500	226円 206円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060010000	鉄	生地	6 X 10(P=1.0	あり	あり	500	229円 209円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060012000	鉄	生地	6 X 12(P=1.0	あり	あり	500	233円 212円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060015000	鉄	生地	6 X 15(P=1.0	あり	あり	500	240円 219円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060016000	鉄	生地	6 X 16(P=1.0	あり	なし	500	245円 223円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060020000	鉄	生地	6 X 20(P=1.0	品薄	なし	500	251円 229円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060025000	鉄	生地	6 X 25(P=1.0	あり	あり	500	260円 237円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060030000	鉄	生地	6 X 30(P=1.0	あり	あり	200	268円 244円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060040000	鉄	生地	6X40X40(P=1.0	あり	あり	200	574円 522円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0060050000	鉄	生地	6X50X50(P=1.0	あり	なし	200	639円 581円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080012000	鉄	生地	8 X 12(P=1.25	あり	なし	200	229円 209円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080015000	鉄	生地	8 X 15(P=1.25	あり	なし	200	240円 219円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080020000	鉄	生地	8 X 20(P=1.25	あり	なし	200	256円 233円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080025000	鉄	生地	8 X 25(P=1.25	あり	なし	200	268円 244円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080030000	鉄	生地	8 X 30(P=1.25	あり	なし	100	287円 261円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080035000	鉄	生地	8 X 35(P=1.25	あり	なし	100	305円 278円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080045000	鉄	生地	8X45X45(P=1.25	あり	なし	100	606円 551円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080050000	鉄	生地	8X50X50(P=1.25	要確認	なし	100	622円 566円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0080065000	鉄	生地	8X65X65(P=1.25	あり	なし	100	770円 700円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0100015000	鉄	生地	10 X 15(P=1.5	あり	あり	100	360円 328円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0100020000	鉄	生地	10 X 20(P=1.5	あり	なし	100	380円 346円
ＣＡＰ　左ねじ（全ねじ（互省 A000002G0100025000	鉄	生地	10 X 25(P=1.5	あり	なし	100	393円 358円
