キャップボルト（全ねじ（日本Ｆ（並目
画像をクリックして拡大イメージを表示
-
25.0
-
-
サイズ：M3×25～M20×120（実質74サイズ）
材質：鉄
表面処理：生地
六角穴付き円筒頭と全ねじ構造を採用した日本ファスナー製のキャップボルトです。六角レンチで締め付けられ、省スペースでの組立や機械部品の締結に適しています。
ねじの種類によるサイズの考え方
工作機械、産業機械、設備、治具、自動機など、全ねじ仕様の六角穴付きボルトが必要な締結部に使用されます。

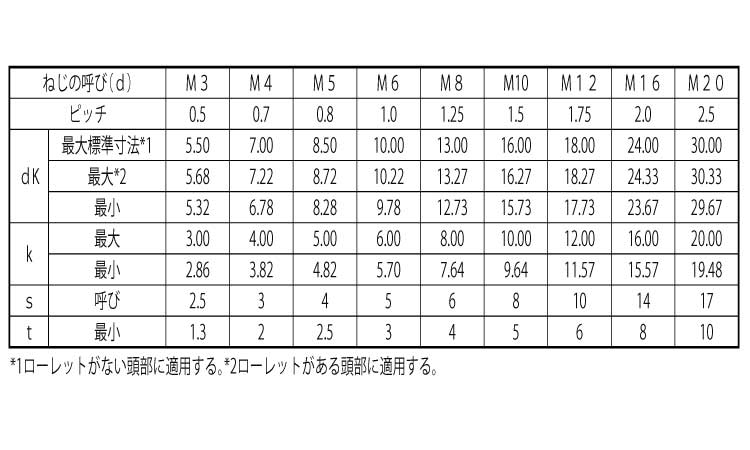

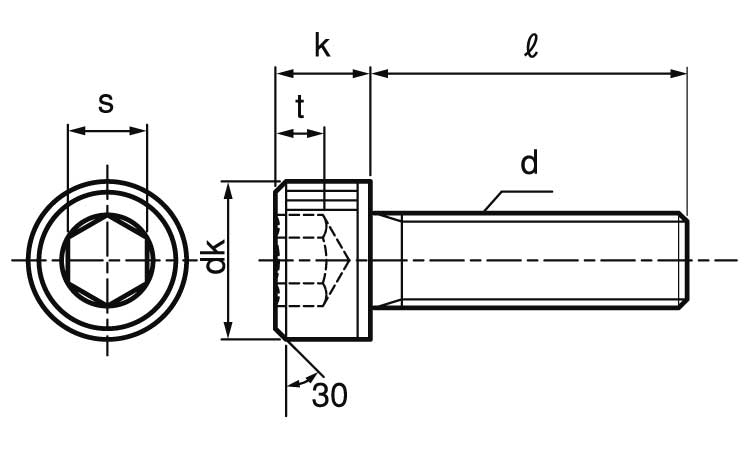

| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.5 | |
| dK | 最大標準寸法*1 | 5.50 | 7.00 | 8.50 | 10.00 | 13.00 | 16.00 | 18.00 | 24.00 | 30.00 |
| 最大*2 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 24.33 | 30.33 | |
| 最小 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.67 | |
| k | 最大 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 16.00 | 20.00 |
| 最小 | 2.86 | 3.82 | 4.82 | 5.70 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | |
| s | 呼び | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 17 |
| t | 最小 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 |
*1 ローレットがない頭部に適用する。
*2 ローレットがある頭部に適用する。
キャップボルト（全ねじ（日本Ｆ（並目）は、六角穴付き円筒頭を採用した全ねじ仕様のキャップボルトです。六角レンチで締め付ける構造のため、スパナを大きく振ることが難しい場所でも作業しやすく、産業機械や設備、治具などの締結に広く使用されています。
全ねじタイプは首下全体にねじが加工されているため、ナット締結やめねじへの締結でねじ部を有効に利用できます。部材厚の違いにも対応しやすく、締結位置の自由度が高いことが特徴です。また、本商品は並目ねじ仕様であり、一般的なメートル並目ねじが指定される機械や設備で使用されます。
頭部は円筒形で六角穴を備えているため、六角レンチによる確実な締付けが可能です。比較的高い締付けトルクを与えやすく、機械部品や設備内部など、作業スペースが限られる箇所でも使用されています。
商品固有情報（データより）では、サイズはM3×25～M20×120までの74サイズをラインナップしています。材質は鉄、表面処理は生地です。
選定時は、ねじ径・長さ・相手側のねじ規格・使用工具を確認し、図面や仕様書で指定された条件に適合する製品を選択してください。
なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けるため、狭い場所でも作業しやすい構造です。
皿小ねじは頭部を座面と面一にできますが、本商品は円筒頭が表面に残る構造です。
トラス小ねじは大きな頭部で座面を広く押さえる用途に適しています。本商品はコンパクトな円筒頭で機械部品の締結に適しています。
本商品も六角穴付きボルトの一種ですが、日本ファスナー製・全ねじ・並目仕様である点が商品固有の特徴です。
六角レンチで締め付ける円筒頭が必要な箇所に適しています。
全ねじ仕様が必要な締結部か確認して選定します。
データでは鉄をラインナップしています。
データでは生地仕様です。
図面や設備仕様に適合するサイズ・材質・仕様を選定してください。
- 工作機械
- 産業機械
- 自動機
- 治具
- 設備機器
- 保守・メンテナンス
- 頭部を座面と面一にしたい箇所
- ドライバーで締め付ける設計の箇所
- 図面指定と異なるねじ規格が必要な用途
キャップボルトは一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、本商品のデータには具体的な規格番号の記載がないため、特定のJIS番号やISO番号は記載できません。採用時は図面や仕様書で指定された規格をご確認ください。
A1. 日本ファスナー製の六角穴付き全ねじキャップボルトです。
A2. 首下全体にねじが加工されたボルトです。
A3. 六角レンチを使用します。
A4. 一般的なメートルねじで広く採用されている標準ピッチです。
A5. 鉄です。
A6. 生地です。
A7. データではM3×25～M20×120までの74サイズをラインナップしています。
A8. 六角レンチで確実に締め付けられ、狭い場所でも作業しやすいためです。
キャップボルト（全ねじ（日本Ｆ（並目）は、日本ファスナー製の六角穴付き全ねじキャップボルトです。データでは鉄・生地仕様、M3×25～M20×120までの74サイズをラインナップしています。
キャップボルト（全ねじ（日本Ｆ（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0030025000 |
鉄 | 生地 | 3X25X25 |
|
品薄 | あり | 500 | 9.47円 8.61円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0030030000 |
鉄 | 生地 | 3X30X30 |
|
要確認 | あり | 500 | 11.56円 10.51円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0030035000 |
鉄 | 生地 | 3X35X35 |
|
あり | あり | 500 | 14.03円 12.76円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0030040000 |
鉄 | 生地 | 3X40X40 |
|
品薄 | あり | 400 | 16.74円 15.22円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0040030000 |
鉄 | 生地 | 4X30X30 |
|
あり | あり | 200 | 12.95円 11.78円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0040035000 |
鉄 | 生地 | 4X35X35 |
|
品薄 | あり | 200 | 15.69円 14.27円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0040040000 |
鉄 | 生地 | 4X40X40 |
|
あり | あり | 200 | 18.38円 16.71円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0040045000 |
鉄 | 生地 | 4X45X45 |
|
あり | あり | 200 | 21.26円 19.33円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0040050000 |
鉄 | 生地 | 4X50X50 |
|
品薄 | あり | 200 | 24.44円 22.22円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0050030000 |
鉄 | 生地 | 5X30X30 |
|
あり | あり | 200 | 15.4円 14円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0050035000 |
鉄 | 生地 | 5X35X35 |
|
品薄 | あり | 200 | 17.77円 16.16円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0050040000 |
鉄 | 生地 | 5X40X40 |
|
品薄 | あり | 200 | 20.1円 18.28円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0050045000 |
鉄 | 生地 | 5X45X45 |
|
要確認 | あり | 200 | 23.05円 20.96円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0050050000 |
鉄 | 生地 | 5X50X50 |
|
あり | あり | 200 | 26.08円 23.71円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060035000 |
鉄 | 生地 | 6X35X35 |
|
あり | あり | 200 | 24.81円 22.56円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060040000 |
鉄 | 生地 | 6X40X40 |
|
品薄 | あり | 200 | 27.9円 25.37円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060045000 |
鉄 | 生地 | 6X45X45 |
|
品薄 | あり | 200 | 31円 28.19円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060050000 |
鉄 | 生地 | 6X50X50 |
|
あり | あり | 200 | 32.04円 29.13円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060055000 |
鉄 | 生地 | 6X55X55 |
|
あり | あり | 100 | 45.37円 41.25円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060060000 |
鉄 | 生地 | 6X60X60 |
|
あり | あり | 100 | 50.35円 45.78円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060065000 |
鉄 | 生地 | 6X65X65 |
|
要確認 | あり | 100 | 56.51円 51.38円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060070000 |
鉄 | 生地 | 6X70X70 |
|
品薄 | あり | 100 | 61.33円 55.76円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060075000 |
鉄 | 生地 | 6X75X75 |
|
品薄 | あり | 100 | 81.57円 74.16円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060080000 |
鉄 | 生地 | 6X80X80 |
|
品薄 | あり | 100 | 86.32円 78.48円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060090000 |
鉄 | 生地 | 6X90X90 |
|
要確認 | あり | 100 | 102円 92.88円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060095000 |
鉄 | 生地 | 6X95X95 |
|
要確認 | あり | 100 | 113円 103円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0060100000 |
鉄 | 生地 | 6X100X100 |
|
品薄 | あり | 100 | 125円 114円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080040000 |
鉄 | 生地 | 8X40X40 |
|
あり | あり | 100 | 44.64円 40.59円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080045000 |
鉄 | 生地 | 8X45X45 |
|
あり | あり | 100 | 48.82円 44.39円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080050000 |
鉄 | 生地 | 8X50X50 |
|
あり | あり | 100 | 50.67円 46.07円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080055000 |
鉄 | 生地 | 8X55X55 |
|
あり | あり | 50 | 55.62円 50.57円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080060000 |
鉄 | 生地 | 8X60X60 |
|
あり | あり | 50 | 59.79円 54.36円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080065000 |
鉄 | 生地 | 8X65X65 |
|
あり | あり | 50 | 63.21円 57.47円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080070000 |
鉄 | 生地 | 8X70X70 |
|
要確認 | あり | 50 | 66.7円 60.64円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080075000 |
鉄 | 生地 | 8X75X75 |
|
品薄 | あり | 50 | 89.49円 81.36円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080080000 |
鉄 | 生地 | 8X80X80 |
|
あり | あり | 50 | 98.2円 89.28円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080090000 |
鉄 | 生地 | 8X90X90 |
|
あり | あり | 50 | 116円 106円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0080100000 |
鉄 | 生地 | 8X100X100 |
|
あり | あり | 50 | 136円 124円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0100045000 |
鉄 | 生地 | 10X45X45 |
|
あり | あり | 50 | 75.3円 68.46円 | |
|
キャップボルト（全ねじ（日本Ｆ（並目
A000001F0100050000 |
鉄 | 生地 | 10X50X50 |
|
あり | あり | 50 | 80.78円 73.44円 |
キャップボルト（全ねじ（日本Ｆ（並目
