キャップボルト（アンスコ製（全ねじ（並目
画像をクリックして拡大イメージを表示
-
25.0
-
-
サイズ：M3×25～M8×55（実質55サイズ）
材質：鉄、ステンレス
表面処理：生地、三価ホワイト（銀）、三価ブラック（黒）
六角穴付き円筒頭と全ねじ構造を採用したアンスコ製キャップボルトです。六角レンチで締め付けでき、狭い場所でも作業しやすい構造です。
ねじの種類によるサイズの考え方
機械設備、産業機械、治具、自動機、設備保全など、全ねじ仕様の六角穴付きボルトが必要な締結部に使用されます。

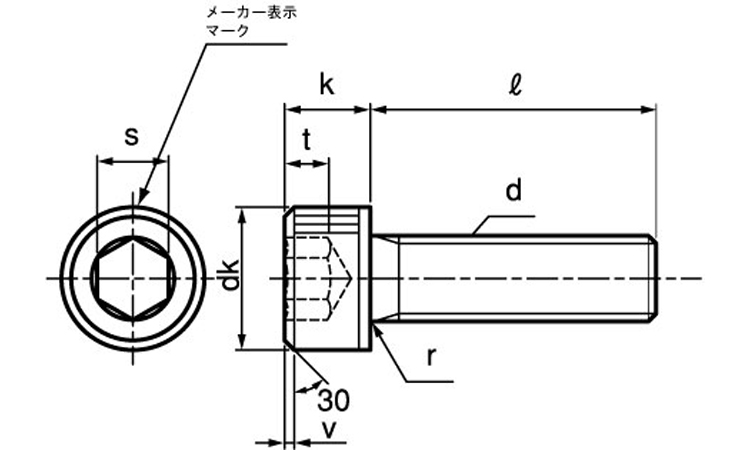

| ねじの呼び | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|
| ピッチ | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | |
| dk | 最大 (基準寸法) | 5.5 | 7 | 8.5 | 10 | 13 |
| 最大 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | |
| 最小 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | |
| k | 最大 (基準寸法) | 3 | 4 | 5 | 6 | 8 |
| 最小 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | |
| s | 呼び (基準寸法) | 2.5 | 3 | 4 | 5 | 6 |
| 最小 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | |
| t | 最小 | 1.3 | 2 | 2.5 | 3 | 4 |
キャップボルト（アンスコ製（全ねじ（並目）は、六角穴付きの円筒頭を採用した全ねじタイプのボルトです。頭部を六角レンチで締め付ける構造のため、スパナを振るスペースが限られる場所でも締結作業を行いやすく、産業機械や設備内部などで広く使用されています。
全ねじ仕様は首下全体にねじが加工されているため、ナット締結やめねじへの締結でねじ部の長さを有効に利用できます。締結位置の自由度が高く、さまざまな板厚や部品構成へ対応しやすいことが特徴です。また、本商品は並目ねじを採用しており、一般的なメートルねじとして多くの機械や設備で使用されています。
頭部は円筒形で外径が比較的小さく、六角穴によって工具が確実に掛かります。そのため、比較的大きな締付けトルクを与えやすく、機械部品や装置の組立にも多く採用されています。
商品固有情報（データより）では、サイズはM3×25～M8×55までの55サイズをラインナップしています。材質は鉄・ステンレス、表面処理は生地・三価ホワイト（銀）・三価ブラック（黒）を展開しています。
選定時は、ねじ径・長さ・材質・表面処理だけでなく、締結相手のねじ規格や必要な工具、使用環境を確認して選ぶことが重要です。
なべ小ねじはドライバーで締め付けますが、キャップボルトは六角レンチで締め付けるため、狭い場所でも作業しやすい構造です。
皿小ねじは頭部を座面と面一にできますが、キャップボルトは円筒頭が残る代わりに六角穴による締付けが可能です。
トラス小ねじは大径頭で座面を広く押さえる用途に適しています。キャップボルトは機械部品の締結を目的とした円筒頭です。
本商品は六角穴付きボルトの一種であり、アンスコ製・全ねじ・並目仕様であることが商品固有の特徴です。
六角レンチで締め付ける円筒頭が必要な箇所に適しています。
全ねじ仕様が必要か確認して選定します。
データでは鉄・ステンレスをラインナップしています。
データでは生地・三価ホワイト（銀）・三価ブラック（黒）を用意しています。
図面や設備仕様に適合する材質・表面処理・サイズを選定してください。
- 工作機械
- 産業機械
- 自動機
- 治具
- メンテナンス部品
- 各種設備の締結
- 頭部を完全に埋め込みたい箇所
- ドライバーでしか作業できない場所
- 図面指定と異なるねじ規格を要求する箇所
キャップボルトは一般的にJIS規格やISO規格で規定される六角穴付きボルトの考え方に基づいて使用されます。ただし、本商品のデータには具体的な規格番号の記載がないため、特定のJIS番号やISO番号は記載できません。採用時は図面や仕様書に指定された規格をご確認ください。
A1. 六角穴付き円筒頭を採用したアンスコ製の全ねじ並目キャップボルトです。
A2. 首下全体にねじが加工されたボルトです。
A3. 六角レンチを使用します。
A4. 一般的なメートルねじで広く採用されているねじピッチです。
A5. 鉄とステンレスをラインナップしています。
A6. 生地、三価ホワイト（銀）、三価ブラック（黒）があります。
A7. データではM3×25～M8×55までの55サイズをラインナップしています。
A8. 六角レンチで確実に締め付けでき、狭い場所でも作業しやすいためです。
キャップボルト（アンスコ製（全ねじ（並目）は、六角穴付き円筒頭を採用した全ねじ仕様の並目ボルトです。データではM3×25～M8×55の55サイズ、鉄・ステンレス、生地・三価ホワイト・三価ブラックをラインナップしています。

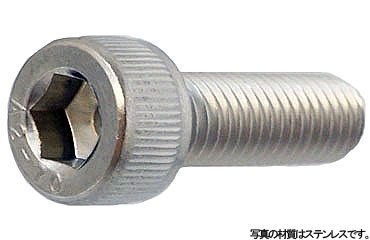

円筒形の頭部に六角形の穴があいているボルトです。
締め付けには、六角棒スパナ（六角レンチ）を使います。ボルトとして扱われていますが、多くの場合、ナットと組まないで使われます。
キャップスクリューやソケットスクリューとも呼ばれます。六角ボルトを締め付けるつめのスパナやレンチは、作業するためのスペースを周りに必要としますが、六角棒スパナはスペースを必要としません。
そのため、六角穴付きボルトを使うことで、狭い場所での作業や機械の小型化が可能です。
その見た目から、デザイン的な使われ方も増えています。
キャップボルト（アンスコ製（全ねじ（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0030025000 |
鉄 | 生地 | 3X25X25(P=0.5 |
|
品薄 | あり | 500 | 11.43円 10.39円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0030030000 |
鉄 | 生地 | 3X30X30(P=0.5 |
|
要確認 | あり | 500 | 13.6円 12.36円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0030035000 |
鉄 | 生地 | 3X35X35(P=0.5 |
|
要確認 | あり | 500 | 17.14円 15.58円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040030000 |
鉄 | 生地 | 4X30X30(P=0.7 |
|
あり | あり | 500 | 15.73円 14.3円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040035000 |
鉄 | 生地 | 4X35X35(P=0.7 |
|
あり | あり | 500 | 15.27円 13.88円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040040000 |
鉄 | 生地 | 4X40X40(P=0.7 |
|
あり | あり | 400 | 18.34円 16.67円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040045000 |
鉄 | 生地 | 4X45X45(P=0.7 |
|
要確認 | あり | 400 | 25.06円 22.78円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040050000 |
鉄 | 生地 | 4X50X50(P=0.7 |
|
要確認 | あり | 400 | 30.89円 28.08円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040055000 |
鉄 | 生地 | 4X55X55(P=0.7 |
|
あり | あり | 400 | 56.24円 51.12円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0040055003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4X55X55(P=0.7 |
|
あり | なし | 400 | 59.72円 54.29円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050030000 |
鉄 | 生地 | 5X30X30(P=0.8 |
|
要確認 | あり | 500 | 15.81円 14.37円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050035000 |
鉄 | 生地 | 5X35X35(P=0.8 |
|
要確認 | あり | 500 | 18.02円 16.38円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050040000 |
鉄 | 生地 | 5X40X40(P=0.8 |
|
あり | あり | 200 | 24.56円 22.32円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050045000 |
鉄 | 生地 | 5X45X45(P=0.8 |
|
要確認 | あり | 200 | 25.57円 23.24円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050050000 |
鉄 | 生地 | 5X50X50(P=0.8 |
|
要確認 | あり | 200 | 34.69円 31.53円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050055000 |
鉄 | 生地 | 5X55X55(P=0.8 |
|
要確認 | あり | 200 | 40.56円 36.87円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050060000 |
鉄 | 生地 | 5X60X60(P=0.8 |
|
要確認 | あり | 200 | 223円 202円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050060003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X60X60(P=0.8 |
|
要確認 | あり | 200 | 237円 215円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050065000 |
鉄 | 生地 | 5X65X65(P=0.8 |
|
要確認 | あり | 200 | 226円 205円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050065003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X65X65(P=0.8 |
|
要確認 | あり | 200 | 238円 216円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050070000 |
鉄 | 生地 | 5X70X70(P=0.8 |
|
要確認 | あり | 200 | 227円 206円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050070003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X70X70(P=0.8 |
|
要確認 | あり | 200 | 241円 219円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050075000 |
鉄 | 生地 | 5X75X75(P=0.8 |
|
あり | あり | 200 | 229円 208円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050075003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X75X75(P=0.8 |
|
要確認 | あり | 200 | 244円 221円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050080000 |
鉄 | 生地 | 5X80X80(P=0.8 |
|
あり | あり | 100 | 230円 209円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050080003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X80X80(P=0.8 |
|
あり | なし | 100 | 245円 222円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050085003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X85X85(P=0.8 |
|
あり | なし | 100 | 249円 226円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050090000 |
鉄 | 生地 | 5X90X90(P=0.8 |
|
あり | あり | 100 | 238円 216円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050090003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X90X90(P=0.8 |
|
あり | なし | 100 | 251円 228円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050100000 |
鉄 | 生地 | 5X100X100(P=0.8 |
|
あり | あり | 100 | 244円 221円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0050100003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5X100X100(P=0.8 |
|
あり | なし | 100 | 258円 234円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0060035000 |
鉄 | 生地 | 6X35X35(P=1.0 |
|
要確認 | あり | 200 | 24.56円 22.32円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0060040000 |
鉄 | 生地 | 6X40X40(P=1.0 |
|
あり | あり | 200 | 28.98円 26.34円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0060045000 |
鉄 | 生地 | 6X45X45(P=1.0 |
|
要確認 | あり | 200 | 31.65円 28.77円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0080040000 |
鉄 | 生地 | 8X40X40(P=1.25 |
|
要確認 | あり | 100 | 43.91円 39.91円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0080045000 |
鉄 | 生地 | 8X45X45(P=1.25 |
|
あり | あり | 100 | 49.15円 44.68円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0080050000 |
鉄 | 生地 | 8X50X50(P=1.25 |
|
要確認 | あり | 100 | 54.87円 49.88円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A000001A0080055000 |
鉄 | 生地 | 8X55X55(P=1.25 |
|
要確認 | あり | 100 | 54.74円 49.76円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A002001A0030025000 |
ステンレス | 生地 | 3X25X25(P=0.5 |
|
要確認 | あり | 500 | 42.59円 38.71円 | |
|
キャップボルト（アンスコ製（全ねじ（並目
A002001A0030030000 |
ステンレス | 生地 | 3X30X30(P=0.5 |
|
要確認 | あり | 500 | 57.31円 52.1円 |
キャップボルト（アンスコ製（全ねじ（並目
