キャップボルト（全ねじ・細目
画像をクリックして拡大イメージを表示
-
45.0
-
-
サイズ：M5×30～M27×120（実質44サイズ）
材質：鉄、ステンレス
表面処理：生地
円筒頭に六角穴を備えた全ねじ・細目仕様のキャップボルトです。六角レンチで確実に締め付けられ、細目ねじを必要とする締結箇所に適しています。
ねじの種類によるサイズの考え方
工作機械、産業機械、金型、治具、設備機器など、細目ねじを指定する機械部品やメンテナンス箇所の締結に使用されます。

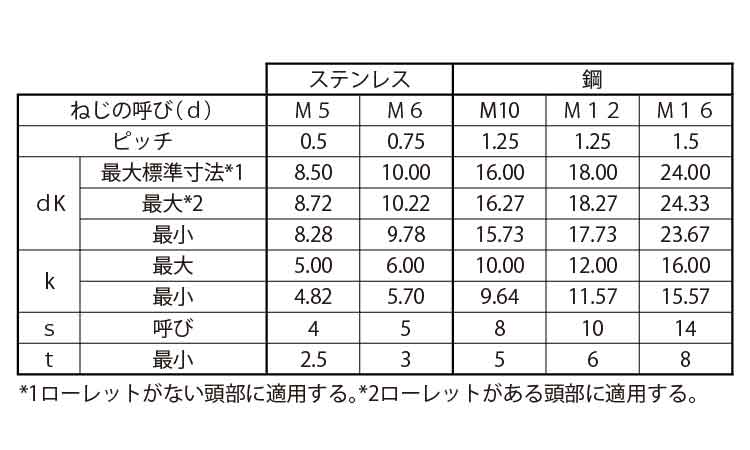

| ねじの呼び(d) | ステンレス | 鋼 | ||||
|---|---|---|---|---|---|---|
| M5 | M6 | M10 | M12 | M16 | ||
| ピッチ | 0.5 | 0.75 | 1.25 | 1.25 | 1.5 | |
| dK | 最大標準寸法*1 | 8.50 | 10.00 | 16.00 | 18.00 | 24.00 |
| 最大*2 | 8.72 | 10.22 | 16.27 | 18.27 | 24.33 | |
| 最小 | 8.28 | 9.78 | 15.73 | 17.73 | 23.67 | |
| k | 最大 | 5.00 | 6.00 | 10.00 | 12.00 | 16.00 |
| 最小 | 4.82 | 5.70 | 9.64 | 11.57 | 15.57 | |
| s | 呼び | 4 | 5 | 8 | 10 | 14 |
| t | 最小 | 2.5 | 3 | 5 | 6 | 8 |
キャップボルト（全ねじ・細目）は、円筒形の頭部に六角穴を設けた六角穴付きボルトで、首下全体にねじが加工された全ねじ仕様です。締付けには六角レンチを使用するため、工具を外周へ回すスペースが限られる場所でも施工しやすく、機械設備や精密機器などで広く使用されています。
本商品はキャップボルト（全ねじ・細目）で、データでは鉄とステンレスをラインアップしています。表面処理は生地を展開しています。サイズはM5×30からM27×120まで、実質44サイズです。
細目ねじは、並目ねじよりねじ山の間隔（ピッチ）が細かく設定されたねじです。細目ねじを指定するめねじやナットと組み合わせて使用するため、並目ねじとの互換性はありません。使用時には必ずピッチを確認して選定することが重要です。
全ねじ仕様は首下までねじ山が加工されているため、めねじとのかみ合い長さを確保しやすく、幅広い締結条件に対応できます。また、六角穴付き構造により、狭いスペースでも六角レンチで作業しやすい点も特徴です。
選定時は、呼び径・ねじ長さ・細目ピッチ・材質・使用する相手部品との適合を確認してください。締付けは適切なサイズの六角レンチを使用し、設計条件に応じた締付け管理を行うことが重要です。
なべ小ねじはドライバーで締め付けますが、本商品は六角レンチで締め付けます。
皿小ねじは頭部を部材表面と面一にできますが、本商品は円筒頭が突出します。
トラス小ねじは座面を広く取るための頭部形状ですが、本商品は六角レンチによる締結性を重視しています。
本商品は六角穴付きボルトのうち、円筒頭・全ねじ・細目仕様のキャップボルトです。
六角レンチで施工できるスペースがあるか確認します。
細目ねじを指定するめねじ・ナットに適合するピッチを選びます。
データでは鉄、ステンレスをラインアップしています。
データでは生地仕様を展開しています。
呼び径・長さ・材質・細目ピッチが使用条件に適合することを確認します。
- 工作機械
- 産業機械
- 金型
- 治具
- 精密機器
- 細目ねじ指定の締結箇所
- 並目ねじのめねじ・ナットしか使用できない箇所
- 頭部を面一にする必要がある箇所
- ドライバーのみで施工する箇所
キャップボルトはJIS規格やISO規格で広く採用されている締結部品です。ただし、本商品のデータには具体的な規格番号の記載がないため、特定のJIS規格やISO規格への適合を断定することはできません。規格適合が必要な場合は、メーカーの仕様書や製品情報をご確認ください。
A1. 六角穴付き円筒頭で、首下全体に細目ねじが加工されたボルトです。
A2. 並目ねじよりピッチが細かいねじで、細目用のめねじ・ナットと組み合わせて使用します。
A3. データでは鉄とステンレスをラインアップしています。
A4. データでは生地仕様です。
A5. M5×30～M27×120まで、実質44サイズです。
A6. 六角レンチを使用します。
A7. 呼び径だけでなく、細目ピッチが相手部品と一致していることを必ず確認してください。
キャップボルト（全ねじ・細目）は、六角レンチで締め付ける円筒頭の六角穴付きボルトです。データでは鉄・ステンレス、生地仕様、M5×30～M27×120まで実質44サイズをラインアップしています。
キャップボルト（全ねじ・細目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
キャップボルト（全ねじ・細目
A00000140100045000 |
鉄 | 生地 | 10X45X45(P=1.25 |
|
あり | なし | 100 | 124円 113円 | |
|
キャップボルト（全ねじ・細目
A00000140100050000 |
鉄 | 生地 | 10X50X50(P=1.25 |
|
あり | なし | 100 | 147円 134円 | |
|
キャップボルト（全ねじ・細目
A00000140100055000 |
鉄 | 生地 | 10X55X55(P=1.25 |
|
あり | なし | 100 | 172円 157円 | |
|
キャップボルト（全ねじ・細目
A00000140100060000 |
鉄 | 生地 | 10X60X60(P=1.25 |
|
品薄 | なし | 100 | 193円 176円 | |
|
キャップボルト（全ねじ・細目
A00000140100065000 |
鉄 | 生地 | 10X65X65(P=1.25 |
|
あり | なし | 100 | 203円 185円 | |
|
キャップボルト（全ねじ・細目
A00000140100070000 |
鉄 | 生地 | 10X70X70(P=1.25 |
|
あり | なし | 100 | 225円 205円 | |
|
キャップボルト（全ねじ・細目
A00000140100075000 |
鉄 | 生地 | 10X75X75(P=1.25 |
|
あり | なし | 100 | 255円 232円 | |
|
キャップボルト（全ねじ・細目
A00000140100080000 |
鉄 | 生地 | 10X80X80(P=1.25 |
|
あり | なし | 100 | 287円 261円 | |
|
キャップボルト（全ねじ・細目
A00000140100090000 |
鉄 | 生地 | 10X90X90(P=1.25 |
|
あり | なし | 100 | 348円 317円 | |
|
キャップボルト（全ねじ・細目
A00000140100100000 |
鉄 | 生地 | 10X100X100(P=1.25 |
|
あり | なし | 50 | 441円 401円 | |
|
キャップボルト（全ねじ・細目
A00000140120055000 |
鉄 | 生地 | 12X55X55(P=1.25 |
|
あり | なし | 100 | 174円 159円 | |
|
キャップボルト（全ねじ・細目
A00000140120060000 |
鉄 | 生地 | 12X60X60(P=1.25 |
|
あり | あり | 50 | 199円 181円 | |
|
キャップボルト（全ねじ・細目
A00000140120065000 |
鉄 | 生地 | 12X65X65(P=1.25 |
|
あり | なし | 50 | 226円 206円 | |
|
キャップボルト（全ねじ・細目
A00000140120070000 |
鉄 | 生地 | 12X70X70(P=1.25 |
|
あり | あり | 50 | 248円 226円 | |
|
キャップボルト（全ねじ・細目
A00000140120075000 |
鉄 | 生地 | 12X75X75(P=1.25 |
|
あり | なし | 50 | 280円 255円 | |
|
キャップボルト（全ねじ・細目
A00000140120080000 |
鉄 | 生地 | 12X80X80(P=1.25 |
|
あり | あり | 50 | 275円 250円 | |
|
キャップボルト（全ねじ・細目
A00000140120085000 |
鉄 | 生地 | 12X85X85(P=1.25 |
|
あり | なし | 50 | 311円 283円 | |
|
キャップボルト（全ねじ・細目
A00000140120090000 |
鉄 | 生地 | 12X90X90(P=1.25 |
|
あり | あり | 50 | 338円 308円 | |
|
キャップボルト（全ねじ・細目
A00000140120095000 |
鉄 | 生地 | 12X95X95(P=1.25 |
|
あり | なし | 50 | 374円 340円 | |
|
キャップボルト（全ねじ・細目
A00000140120100000 |
鉄 | 生地 | 12X100X100(P=1.25 |
|
あり | あり | 50 | 402円 366円 | |
|
キャップボルト（全ねじ・細目
A00000140160065000 |
鉄 | 生地 | 16X65X65(P=1.5 |
|
あり | なし | 50 | 489円 445円 | |
|
キャップボルト（全ねじ・細目
A00000140160070000 |
鉄 | 生地 | 16X70X70(P=1.5 |
|
あり | なし | 40 | 551円 501円 | |
|
キャップボルト（全ねじ・細目
A00000140160075000 |
鉄 | 生地 | 16X75X75(P=1.5 |
|
あり | なし | 40 | 611円 556円 | |
|
キャップボルト（全ねじ・細目
A00000140160080000 |
鉄 | 生地 | 16X80X80(P=1.5 |
|
あり | なし | 40 | 679円 618円 | |
|
キャップボルト（全ねじ・細目
A00000140160085000 |
鉄 | 生地 | 16X85X85(P=1.5 |
|
あり | なし | 40 | 750円 682円 | |
|
キャップボルト（全ねじ・細目
A00000140160090000 |
鉄 | 生地 | 16X90X90(P=1.5 |
|
あり | なし | 30 | 826円 751円 | |
|
キャップボルト（全ねじ・細目
A00000140160095000 |
鉄 | 生地 | 16X95X95(P=1.5 |
|
あり | なし | 30 | 886円 806円 | |
|
キャップボルト（全ねじ・細目
A00000140160100000 |
鉄 | 生地 | 16X100X100(P=1.5 |
|
あり | なし | 30 | 972円 884円 | |
|
キャップボルト（全ねじ・細目
A00000140200080000 |
鉄 | 生地 | 20X80X80(P=1.5 |
|
あり | なし | 1 | 1,164円 1,059円 | |
|
キャップボルト（全ねじ・細目
A00000140200090000 |
鉄 | 生地 | 20X90X90(P=1.5 |
|
あり | なし | 1 | 1,219円 1,109円 | |
|
キャップボルト（全ねじ・細目
A00000140200100000 |
鉄 | 生地 | 20X100X100(P=1.5 |
|
あり | なし | 1 | 1,323円 1,203円 | |
|
キャップボルト（全ねじ・細目
A00000140200110000 |
鉄 | 生地 | 20X110X110(P=1.5 |
|
あり | なし | 1 | 1,425円 1,296円 | |
|
キャップボルト（全ねじ・細目
A00000140200120000 |
鉄 | 生地 | 20X120X120(P=1.5 |
|
品薄 | なし | 1 | 1,529円 1,390円 | |
|
キャップボルト（全ねじ・細目
A00000140200130000 |
鉄 | 生地 | 20X130X130(P=1.5 |
|
あり | なし | 1 | 1,623円 1,476円 | |
|
キャップボルト（全ねじ・細目
A00000140200140000 |
鉄 | 生地 | 20X140X140(P=1.5 |
|
あり | なし | 1 | 1,727円 1,570円 | |
|
キャップボルト（全ねじ・細目
A00000140200150000 |
鉄 | 生地 | 20X150X150(P=1.5 |
|
あり | なし | 1 | 1,830円 1,664円 | |
|
キャップボルト（全ねじ・細目
A00000140270120000 |
鉄 | 生地 | 27X120X120(P=2.0 |
|
あり | なし | 1 | 2,459円 2,236円 | |
|
キャップボルト（全ねじ・細目
A00200140050030000 |
ステンレス | 生地 | 5 X 30(P=0.5 |
|
品薄 | なし | 200 | 127円 116円 | |
|
キャップボルト（全ねじ・細目
A00200140050040000 |
ステンレス | 生地 | 5 X 40(P=0.5 |
|
品薄 | なし | 100 | 150円 137円 | |
|
キャップボルト（全ねじ・細目
A00200140050045000 |
ステンレス | 生地 | 5 X 45(P=0.5 |
|
品薄 | なし | 100 | 162円 148円 |
