キャップボルト（岸和田ステンレス製（並目
画像をクリックして拡大イメージを表示
-
6.0
-
-
-
サイズ：M3×6（P=0.5）～M16×80（P=2.0）（実質100サイズ）
材質：ステンレス、SUS316L
表面処理：生地、GB（茶）、BK（黒）
円筒頭に六角穴を備えた岸和田ステンレス製の並目キャップボルトです。六角レンチで締め付けるため、工具スペースが限られる箇所でも使用しやすい構造です。
ねじの種類によるサイズの考え方
ステンレス製締結部、産業機械、設備機器、治具、食品機械など、並目仕様の六角穴付きボルトが指定された箇所に使用します。

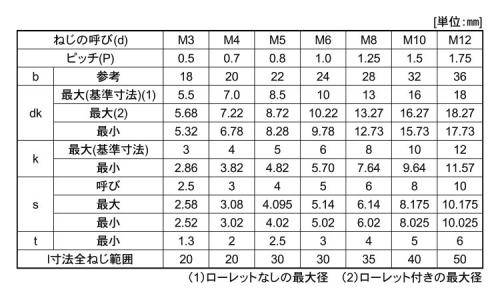

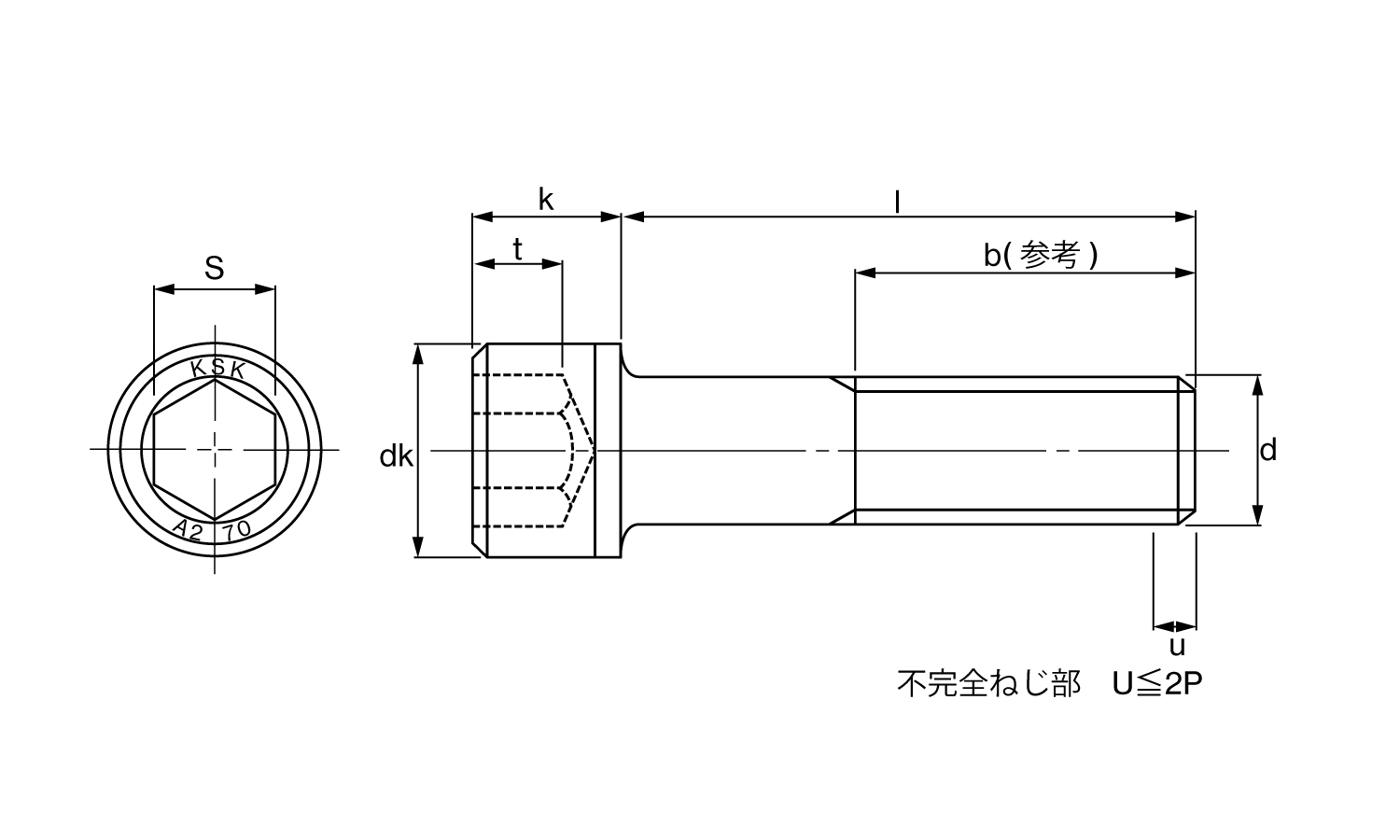

| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ(P) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.0 | |
| b | 参考 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 |
| dk | 最大 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 |
| 最小 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | |
| k | 最大(基準寸法) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| 最小 | 2.86 | 3.82 | 4.82 | 5.70 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | |
| s | 呼び | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| 最大 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 12.212 | 14.212 | |
| 最小 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | 14.032 | |
| t | 最小 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| L寸法全ねじ範囲 | 20 | 20 | 30 | 30 | 35 | 40 | 50 | 55 | 80 | |
キャップボルト（岸和田ステンレス製（並目）は、円筒形の頭部に六角穴を設けた岸和田ステンレス製のキャップボルトです。六角レンチを頭部上面から差し込んで締め付ける構造で、頭部外周へ工具を掛けるスペースを確保しにくい場所でも作業しやすいことが特徴です。
商品データでは、M3×6（P=0.5）からM16×80（P=2.0）まで、実質100サイズが登録されています。材質はステンレスとSUS316L、表面処理は生地、GB（茶）、BK（黒）が登録されています。
本商品は並目仕様です。並目とは、呼び径ごとに一般的に採用される標準的なねじピッチを指します。同じ呼び径でも細目とはピッチが異なるため、呼び径・長さだけでなくピッチまで確認して選定することが重要です。
頭部は円筒形で、締結後も通常は部材表面に残ります。そのため、頭部高さや工具の挿入スペースを考慮して使用します。また、六角レンチを使用するため、安定した締め付け作業を行いやすい構造です。
全ねじは軸部全体にねじ山が形成された仕様を指します。寸法表には呼び径ごとのL寸法全ねじ範囲が記載されています。対象サイズのねじ部仕様が重要な場合は、寸法表に加えて図面やメーカー資料をご確認ください。
なべ小ねじは一般にドライバーで締め付けますが、本商品は六角レンチで締め付けます。
皿小ねじは頭部を部材へ沈めますが、本商品は円筒頭が表面に残ります。
トラス小ねじは頭部径が大きく低頭形状ですが、本商品は円筒頭形状です。
キャップボルトは六角穴付きボルトの代表的な円筒頭タイプです。本商品は岸和田ステンレス製の並目仕様として登録されています。
円筒頭が周囲部品へ干渉しないか確認します。
呼び径・長さ・ピッチを確認します。
ステンレスまたはSUS316Lから図面指定に合わせて選びます。
生地・GB（茶）・BK（黒）から登録仕様を選びます。
相手ねじ、工具スペース、材質指定を確認します。
- 産業機械
- 工作機械
- 治具
- 食品機械
- 設備機器
- ステンレス製締結部
- 並目ねじ指定箇所
- 六角レンチによる締結箇所
- 細目ねじ指定箇所
- 頭部を沈める必要がある箇所
- ドライバー締付け専用箇所
- 商品データにない材質・表面処理指定箇所
- ねじ部長さを確認せず使用する用途
キャップボルトにはJIS規格やISO規格に基づく寸法体系の製品があります。ただし、商品データには本商品の具体的なJIS規格番号やISO規格番号は記載されていません。そのため、特定規格への適合を断定することはできません。規格指定が必要な用途では、設計図面やメーカー資料をご確認ください。
A1. 岸和田ステンレス製の並目仕様キャップボルトです。
A2. M3×6（P=0.5）～M16×80（P=2.0）まで、実質100サイズです。
A3. 商品データにはステンレスとSUS316Lが登録されています。
A4. 生地、GB（茶）、BK（黒）の3種類が登録されています。
A5. 商品データに登録されている表面処理が3種類のみのため、未登録の処理は追加していません。
A6. 頭部の六角穴に適合する六角レンチを使用します。
A7. 呼び径ごとに一般的に使用される標準的なねじピッチです。
A8. 寸法表には呼び径ごとのL寸法全ねじ範囲が記載されています。対象サイズのねじ部仕様は寸法表やメーカー資料をご確認ください。
A9. 商品データに規格番号の記載がないため、特定規格への適合は断定できません。
キャップボルト（岸和田ステンレス製（並目）は、六角レンチで締め付ける円筒頭の並目キャップボルトです。商品データではM3×6からM16×80まで実質100サイズが登録され、材質はステンレスとSUS316Lです。
頭部形状
六角棒スパナ（六角レンチ）を使います。ボルトとして扱われていますが、多くの場合、ナットと組まないで使われます。
キャップスクリューやソケットスクリューとも呼ばれます。
六角ボルトを締め付けるつめのスパナやレンチは、作業するためのスペースを周りに必要としますが、六角棒スパナはスペースを必要としません。
そのため、六角穴付きボルトを使うことで、狭い場所での作業や機械の小型化が可能です。
その見た目から、デザイン的な使われ方も増えています。
キャップボルト（岸和田ステンレス製（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030006000 |
ステンレス | 生地 | 3 X 6(P=0.5 |
|
品薄 | あり | 2,000 | 3.96円 3.6円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030008000 |
ステンレス | 生地 | 3 X 8(P=0.5 |
|
品薄 | あり | 2,000 | 4.04円 3.67円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030010000 |
ステンレス | 生地 | 3 X 10(P=0.5 |
|
あり | あり | 2,000 | 4.56円 4.14円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030012000 |
ステンレス | 生地 | 3 X 12(P=0.5 |
|
あり | あり | 2,000 | 4.75円 4.31円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030014000 |
ステンレス | 生地 | 3 X 14(P=0.5 |
|
あり | あり | 1,000 | 5.19円 4.71円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030015000 |
ステンレス | 生地 | 3 X 15(P=0.5 |
|
あり | あり | 1,000 | 5.39円 4.9円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0030020000 |
ステンレス | 生地 | 3 X 20(P=0.5 |
|
品薄 | あり | 1,000 | 6.56円 5.96円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040008000 |
ステンレス | 生地 | 4 X 8(P=0.7 |
|
あり | あり | 1,000 | 6.32円 5.74円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040010000 |
ステンレス | 生地 | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 7.06円 6.41円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040012000 |
ステンレス | 生地 | 4 X 12(P=0.7 |
|
あり | あり | 1,000 | 7.56円 6.87円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040014000 |
ステンレス | 生地 | 4 X 14(P=0.7 |
|
あり | あり | 500 | 8.16円 7.41円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040015000 |
ステンレス | 生地 | 4 X 15(P=0.7 |
|
あり | あり | 500 | 8.45円 7.68円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040016000 |
ステンレス | 生地 | 4 X 16(P=0.7 |
|
あり | あり | 500 | 8.72円 7.92円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0040020000 |
ステンレス | 生地 | 4 X 20(P=0.7 |
|
あり | あり | 500 | 10.14円 9.21円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050010000 |
ステンレス | 生地 | 5 X 10(P=0.8 |
|
あり | あり | 400 | 9.71円 8.82円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050012000 |
ステンレス | 生地 | 5 X 12(P=0.8 |
|
あり | あり | 400 | 9.95円 9.04円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050014000 |
ステンレス | 生地 | 5 X 14(P=0.8 |
|
あり | あり | 400 | 11.31円 10.28円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050015000 |
ステンレス | 生地 | 5 X 15(P=0.8 |
|
あり | あり | 400 | 11.5円 10.45円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050016000 |
ステンレス | 生地 | 5 X 16(P=0.8 |
|
あり | あり | 400 | 11.8円 10.72円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050018000 |
ステンレス | 生地 | 5 X 18(P=0.8 |
|
あり | あり | 400 | 11.95円 10.86円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050020000 |
ステンレス | 生地 | 5 X 20(P=0.8 |
|
あり | あり | 400 | 12.38円 11.25円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050025000 |
ステンレス | 生地 | 5 X 25(P=0.8 |
|
あり | あり | 300 | 15.03円 13.66円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0050030000 |
ステンレス | 生地 | 5 X 30(P=0.8 |
|
あり | あり | 300 | 16.68円 15.16円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060010000 |
ステンレス | 生地 | 6 X 10(P=1.0 |
|
あり | あり | 200 | 11.41円 10.37円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060012000 |
ステンレス | 生地 | 6 X 12(P=1.0 |
|
あり | あり | 200 | 12.6円 11.45円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060014000 |
ステンレス | 生地 | 6 X 14(P=1.0 |
|
あり | あり | 200 | 13.26円 12.05円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060015000 |
ステンレス | 生地 | 6 X 15(P=1.0 |
|
あり | あり | 200 | 13.7円 12.45円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060016000 |
ステンレス | 生地 | 6 X 16(P=1.0 |
|
あり | あり | 200 | 14.4円 13.09円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060018000 |
ステンレス | 生地 | 6 X 18(P=1.0 |
|
あり | あり | 200 | 15.14円 13.76円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060020000 |
ステンレス | 生地 | 6 X 20(P=1.0 |
|
あり | あり | 200 | 16.25円 14.77円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060025000 |
ステンレス | 生地 | 6 X 25(P=1.0 |
|
あり | あり | 200 | 18.31円 16.64円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060028000 |
ステンレス | 生地 | 6 X 28(P=1.0 |
|
あり | あり | 200 | 20.86円 18.96円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060030000 |
ステンレス | 生地 | 6 X 30(P=1.0 |
|
あり | あり | 200 | 20.86円 18.96円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060035000 |
ステンレス | 生地 | 6 X 35(P=1.0 |
|
あり | あり | 200 | 24.14円 21.94円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060040000 |
ステンレス | 生地 | 6 X 40(P=1.0 |
|
あり | あり | 200 | 27.56円 25.05円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060045000 |
ステンレス | 生地 | 6 X 45(P=1.0 |
|
あり | あり | 200 | 30.36円 27.6円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0060050000 |
ステンレス | 生地 | 6 X 50(P=1.0 |
|
あり | あり | 200 | 33.02円 30.01円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0080015000 |
ステンレス | 生地 | 8 X 15(P=1.25 |
|
あり | あり | 100 | 28.76円 26.14円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0080016000 |
ステンレス | 生地 | 8 X 16(P=1.25 |
|
あり | あり | 100 | 30.08円 27.34円 | |
|
キャップボルト（岸和田ステンレス製（並目
A002000S0080018000 |
ステンレス | 生地 | 8 X 18(P=1.25 |
|
あり | あり | 100 | 30.98円 28.16円 |
