ＴＰタッピンＡＢは、ABタイプのねじ部を持つタッピングねじです。ABタッピングねじは4種タッピングねじとも呼ばれ、Aタッピングねじのように先端が尖っている一方、ねじ山のピッチは2種タッピングねじと同じという組み合わせが特徴です。主な相手材として、薄鋼板および厚板、非金属、樹脂、硬質ゴムなどが挙げられ、厚板では一般に5mm以下が対象とされています。

タッピングねじは、あらかじめ完成しためねじへ締め付ける一般的な小ねじとは異なり、下穴を設けた相手材へねじ込みながらねじ山を形成して締結するねじです。ABタイプを使う理由は、尖った先端形状と、Aタイプより細かい2種相当のピッチを組み合わせたねじ部が必要な場合に選択できるためです。

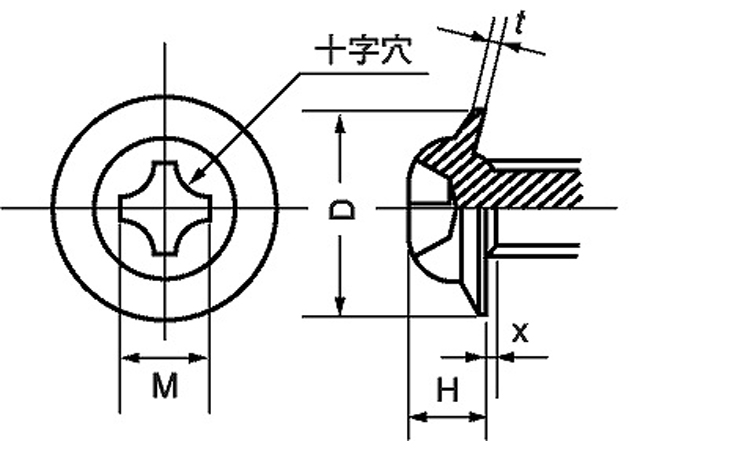

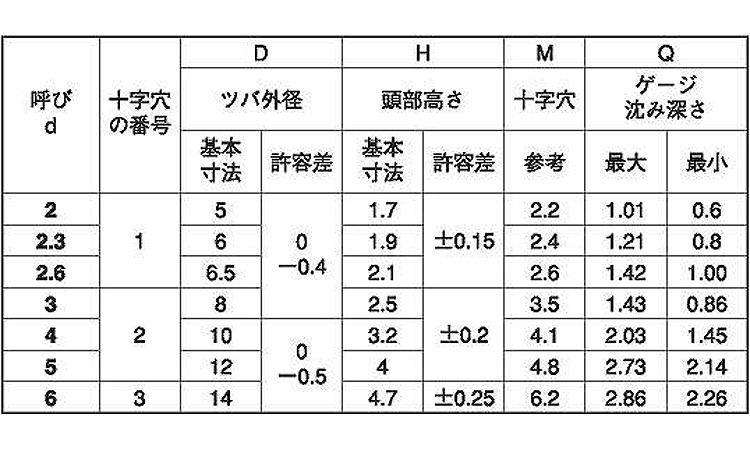

本商品の頭部は商品名で「TP」と示されていますが、具体的な頭部形状、頭部径、高さ、工具穴形状などの詳細寸法は確認できないため、頭部寸法が設計条件になる場合は寸法図や製品仕様を確認してください。名称だけからナベ、皿、トラスなどの別形状を推測して選定することは避ける必要があります。

タッピングねじは基本的にねじ部を相手材へかみ合わせて使用します。一般に全ねじは軸部の広い範囲にねじ山があるため、締結位置に応じてねじ山を利用しやすい形状です。ただし、本商品のねじ山形成範囲を厳密に判断する場合は寸法情報を確認してください。

選定時は呼び径と長さだけでなく、ABタイプのねじ部が必要か、相手材の種類と厚さ、下穴条件、ねじ込み長さ、頭部形状が取付部に適しているかを総合的に確認することが重要です。

ABタッピングねじの特徴は、Aタッピングねじのような尖った先端と、2種タッピングねじと同じピッチを組み合わせていることです。

Aタッピングねじはタッピングねじの中でもピッチが粗いのに対し、ABタイプは2種と同じ、より細かいピッチを採用しています。一方、B-0などの2種タッピングねじは先端2～2.5山程度がテーパー状になっているため、ABタイプとは先端形状が異なります。

つまり、ABタイプは「尖った先端」と「2種相当のピッチ」を併せ持つ点が、AタイプやBタイプとの主な違いです。

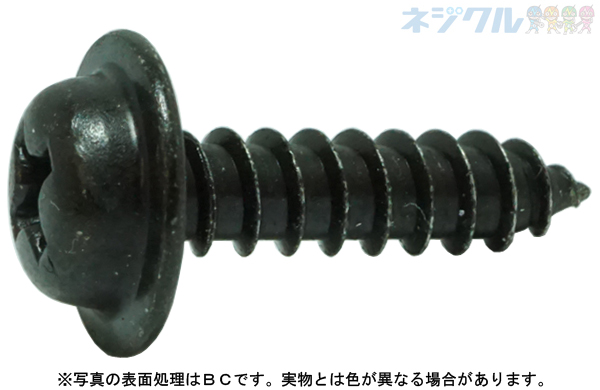

ＴＰタッピンＡＢは、先端が尖ったABタイプのタッピングねじです。Aタイプのような尖った先端を持ちながら、ねじ山の間隔は2種タッピングねじと同じなのが特徴です。

タッピングねじにはJIS規格やISO規格で形状、寸法、ねじ部などが規定されているものがあります。また、ABタッピングねじは一般に4種タッピングねじとして区分されます。

ただし、本商品について具体的なJIS規格番号またはISO規格番号は確認できないため、特定の規格番号への適合を推測して記載することはできません。

図面や設計仕様でJIS・ISOへの適合が指定されている場合は、呼び径、長さ、頭部寸法、ピッチ、先端形状などの要求事項と製品仕様を個別に照合してください。「ABタッピングねじ」という名称だけで特定規格への完全な適合を判断しないことが重要です。
