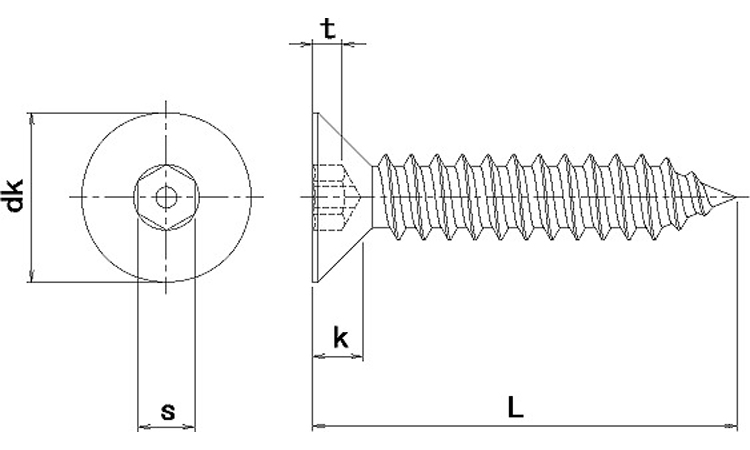

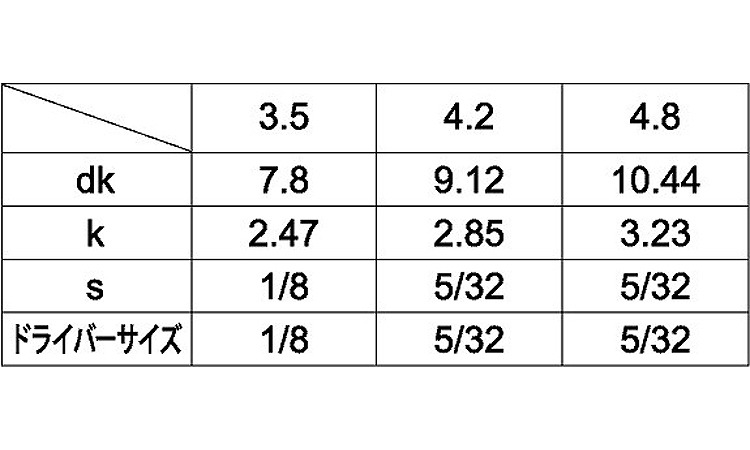

ピン・皿六角穴ＡＢタッピンは、ピン付き六角穴の駆動部と皿頭を組み合わせたABタッピングねじです。商品固有情報として、呼び径3.5・4.2・4.8の3種類を展開し、3.5×10から4.8×50まで実質20サイズを確認できます。材質はステンレスで、表面処理のピックアップ対象では生地を確認できます。

一般的な説明として、ピン付き六角穴は六角形の工具差し込み部の中央にピンを設けた駆動形状です。通常の六角穴とは工具条件が異なるため、中央ピンを避けられる対応工具を使用します。皿頭は頭部下面が円すい状の形状で、相手側に適切な皿形状を設けることにより、締結後の頭部を取付面へ収めやすくなります。

ABタッピングはタッピングねじの形式の一つです。一般にタッピングねじは、相手材へねじ込む際にねじ山を形成しながら締結する用途に使用されます。ただし、本商品の具体的な適用相手材、下穴径、適用板厚、ピッチなどは確認できないため、施工条件は個別に確認する必要があります。

このねじを使う理由は、ABタッピングによる締結と、ピン付き六角穴、皿頭という条件を同時に満たしたい箇所に対応するためです。代表的には、同仕様が指定された機器、装置、パネル、カバー、各種部品の組立や既存品交換で選定します。

全ねじについては、全サイズが全ねじであることを確認できる情報はありません。一般に全ねじとは、軸部の広い範囲にねじ山が形成された仕様です。全ねじが設計条件の場合は、対象サイズごとの仕様を確認してください。

一般的な十字穴付きABタッピングねじとの主な違いは、駆動部がピン付き六角穴であることです。一般的なプラスドライバーではなく、中央ピンに対応した六角穴用工具を確認して使用します。

通常の六角穴付きABタッピングねじとの比較では、中央にピンを備えていることが違いです。呼び径や長さが同じでも、駆動部の仕様が異なれば使用工具も異なります。

ナベ頭やボタン頭のタッピングねじとの違いは頭部形状です。本商品は皿頭で、適切な皿形状の取付部へ頭部を収める用途に適します。

タッピングねじには、JIS規格やISO規格によってねじ部、頭部形状、寸法、ねじ形式などが規定されているものがあります。ABタッピングもタッピングねじを分類する際に用いられる形式の一つです。

一方、本商品について具体的なJIS番号・ISO番号を確認できる情報はないため、特定のJIS規格またはISO規格への完全準拠を断定することはできません。また、ピン付き六角穴という駆動仕様を持つため、同じ呼び径・長さの一般的なABタッピングねじとそのまま互換できるとは限りません。規格品や既存品との交換では、呼び径、長さ、ねじ部、皿頭寸法、駆動部形状、使用工具、施工条件を確認してください。
