ローレットビス（Ｋ―１―＊は、頭部を指で回して締め付けや取り外しを行うローレットビスです。配電盤、分電盤、制御盤、工作機械などでの使用を想定した製品で、ナイロンワッシャーが付属しています。

ローレットとは、金属部品の表面に細かな凹凸を形成する加工です。一般的なローレットビスでは、頭部の外周に設けられた凹凸に指を掛けて回転させることで、工具を使わずにねじを操作できます。手で操作する必要がある箇所や、点検時に取り外す部品の固定などに用いられます。

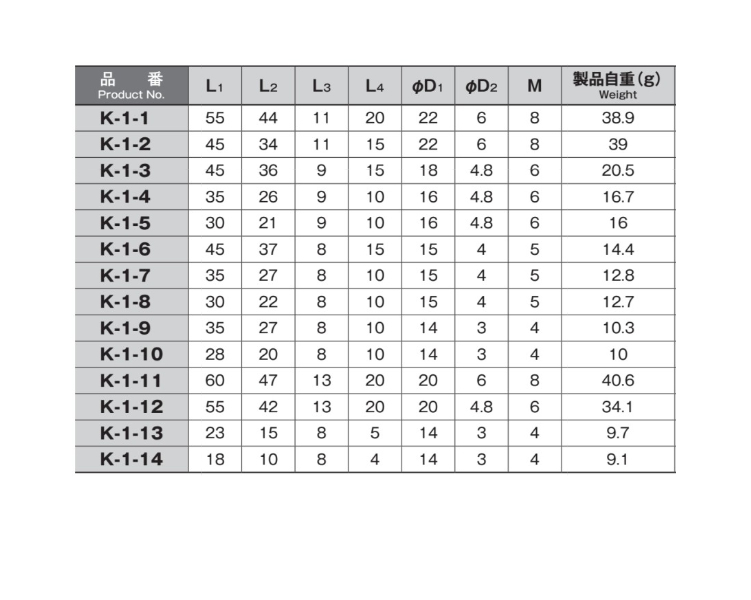

本製品はK-1-1からK-1-14までの14サイズを展開しています。サイズ表記はK-1-1、K-1-2などの区分で構成されています。寸法表にはL1、L2、L3、L4、φD1、φD2、M、製品自重が記載されており、各部の寸法や重量を比較できます。各寸法記号の測定位置については、製品寸法図で確認してください。

材質は黄銅です。商品仕様には黄銅棒と記載されています。黄銅は銅と亜鉛を主成分とする合金で、ねじや機械部品などにも使用される金属材料です。表面処理はクローム(銀)で、クロムめっきが施されています。ただし、具体的な材質規格、めっき膜厚、耐食性能、機械的強度については確認できません。

本製品の特徴の一つは、ナイロンワッシャー付きであることです。ワッシャーとは、ねじの座面と取り付け部材の間などに配置する部品です。一般的にナイロンワッシャーは、金属製ワッシャーとは異なる接触材料として使用されます。ただし、本製品のワッシャーについて、傷防止性能、絶縁性能、緩み止め性能などが保証されているとは断定できません。

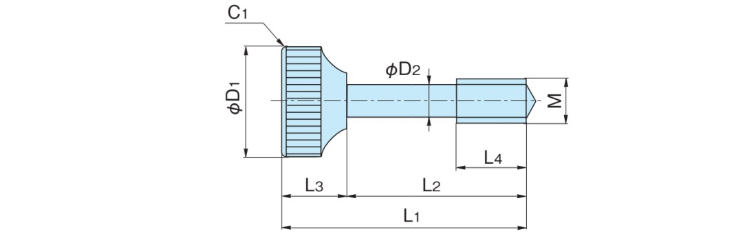

頭部形状については、ローレットビスであることが確認できます。寸法表ではφD1が14~22mm、L3が8~13mmの範囲で記載されています。ただし、各記号が示す具体的な測定位置やローレット加工部分の形状については、製品寸法図で確認する必要があります。取り付けスペースが限られる場合は、周囲の部品との干渉も確認してください。

ねじ部については、寸法表のM欄に4、5、6、8の数値が記載されています。ただし、ピッチやねじ山の形成範囲は寸法表に記載されていません。一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造です。一方、半ねじは軸部の一部にねじ山のない部分を持ちます。本製品が全ねじか半ねじかについては、寸法図で確認する必要があります。

配電盤や制御盤などでは、点検や部品交換の際にねじを取り外す場合があります。一般的にローレットビスは、こうした手動操作を必要とする箇所で選択肢となります。ただし、実際に必要な締付力や取り外し頻度に適合するかは、使用条件によって判断してください。

選定時には、サイズ区分だけでなく、相手側の雌ねじとの適合性、頭部の操作スペース、ナイロンワッシャーの取り付け状態、使用環境を確認することが重要です。

本製品は、手で操作するローレットビスであり、ナイロンワッシャーが付属している点が特徴です。

一般的な小ねじや六角ボルトは、ドライバーやレンチなどの工具を使用して締め付けることが基本です。一方、ローレットビスは頭部を指で回して操作することを想定しています。

蝶ボルトも手で操作するねじですが、蝶形のつまみ部分を持つ点で、ローレット加工を利用するねじとは頭部の構造が異なります。

JIS規格やISO規格には、ねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

また、一般的なねじ製品には、頭部形状や寸法について規定されたものがあります。

本製品はローレットビスとして取り扱われていますが、具体的なJIS規格番号やISO規格番号は確認できません。

そのため、特定の規格に適合する製品であるとは断定できません。

また、K-1-1~K-1-14のサイズ区分が、JIS規格やISO規格の寸法区分と一致するとも断定できません。

規格適合や他のねじとの互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
