規格：JIS B 1125 ドリリングタッピンねじ
モドトラス頭・シンワッシャー付きドリリングタッピンねじ 参考

材質：鉄、透明塩ビパッキン付き

強度区分：強度区分表示なし。ＵＣＪロックスターモド（新茶）は、一般的な六角ボルトの4.8・8.8や六角穴付きボルトの10.9・12.9のような強度区分で表す品種ではありません。ドリリングタッピンねじの性能は、表面硬さ、穴あけ性能、ねじ込み性、ねじり強さ、保持力などの項目で確認します。選定時は、相手材の板厚、締結物の厚み、施工環境、座金部の納まりを確認してください。

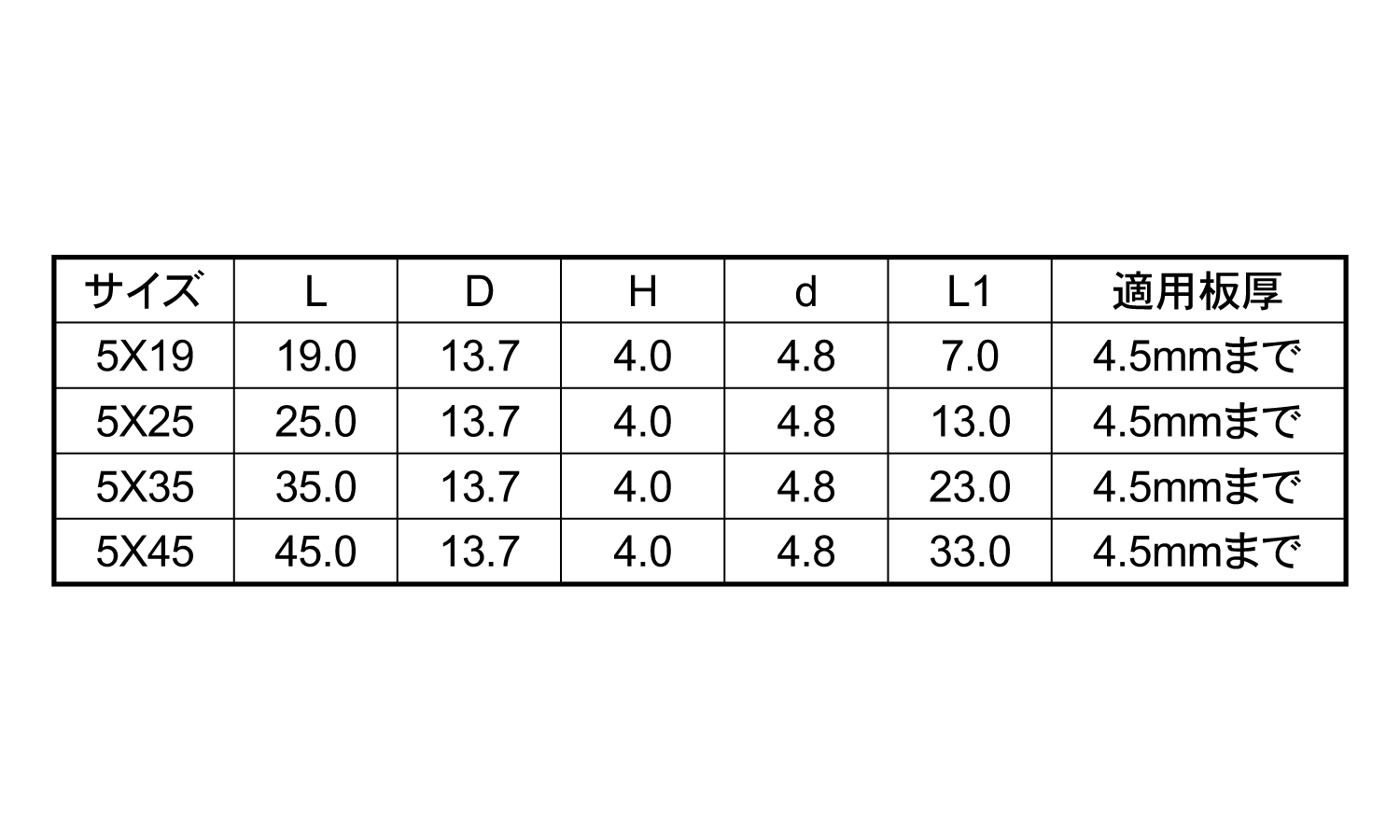

取り扱いサイズ：呼び径 4.8、長さ 19・25・35・45 など

取り扱い表面処理：ジンロイ＋頭部フッソ樹脂カラー塗装（新茶）

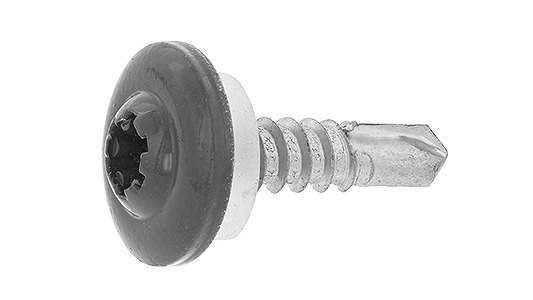

利用方法・用途・特徴：ＵＣＪロックスターモド（新茶）は、ヤマヒロ製のカラー鋼板用ドリリングタッピンねじです。先端にドリル部を備えているため、下穴あけ、めねじ成形、締結を一連の作業で行いやすく、カラー鋼板、金属板、外装材、屋根材、板金部品、金具などの固定に使用されます。新茶色の頭部カラー塗装により、同系色の外装材や屋根材に合わせやすい仕様です。

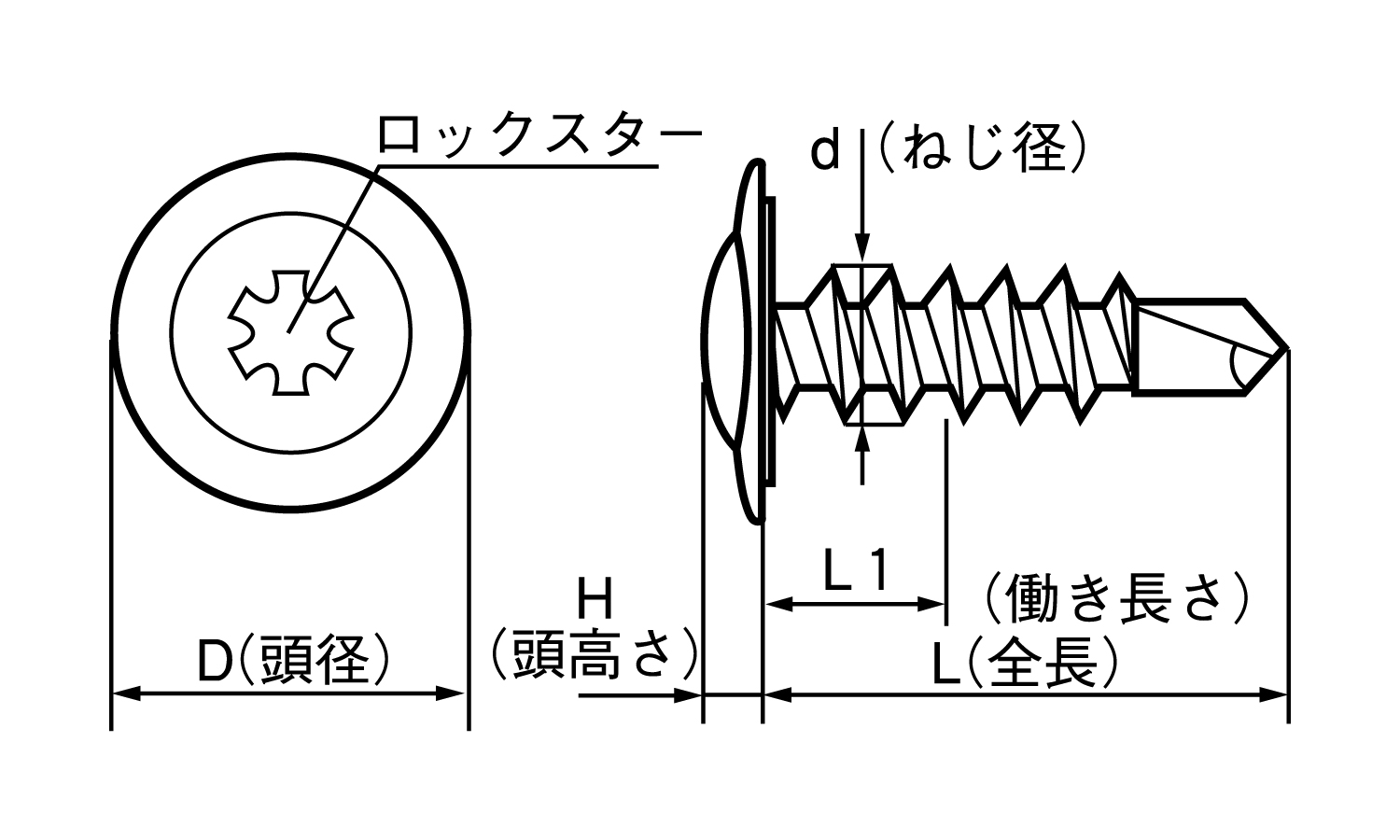

頭部はモドトラス形状で、シンワッシャー付きのため、締結部を面で押さえやすく、座面の安定性を高めたい箇所に適しています。透明塩ビパッキン付きのため、外装材まわりで雨水の浸入を抑えたい場合にも使いやすい商品です。十字穴ではなく、専用ビットを使用するロックスター形状のため、ビットの食い付きがよく、施工時の頭部塗装はがれを抑えやすい点も特徴です。

表面処理はジンロイに頭部フッソ樹脂カラー塗装を組み合わせた仕様です。外観を合わせたいカラー鋼板の固定や、建築板金まわりの仕上げ部に向いています。使用環境によっては、相手材との組み合わせ、異種金属接触、雨水や湿気の影響を確認し、必要に応じて材質や表面処理を選定してください。

選定時は、呼び径、長さ、頭部色、適合板厚、締結物の厚みを確認することが大切です。長さが短すぎると保持力が不足し、長すぎると裏側への突き出しや干渉の原因になります。また、締め付け過ぎるとパッキンや座金部の変形、シール性の低下、頭部塗装の傷につながる場合があります。相手材に適した回転数と押し付け力で施工し、座金部が適切に納まるように作業してください。
