規格：JIS B 1125 ドリリングタッピンねじ

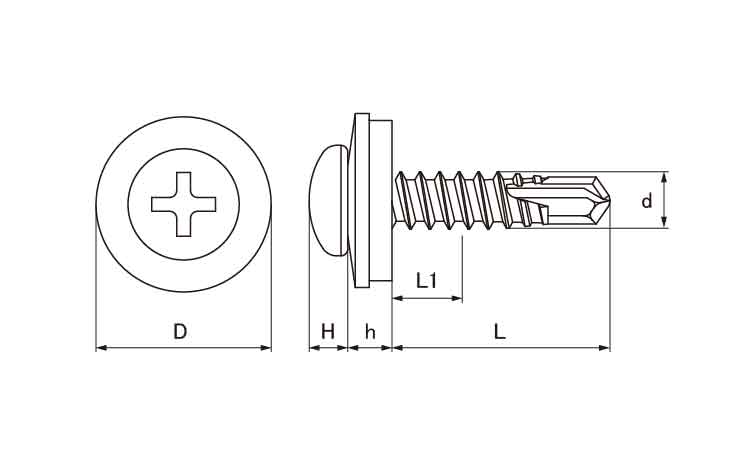

十字穴付きなべ頭ドリリングタッピンねじ 参考

材質：鉄、SUS410、シール座金付き

強度区分：強度区分表示なし。ジャックポイント（AZWシールナベ）は、一般的な六角ボルトの4.8・8.8や六角穴付きボルトの10.9・12.9のような強度区分で表す品種ではありません。ドリリングタッピンねじの性能は、表面硬さ、穴あけ性能、ねじ込み性、ねじり強さ、保持力などの項目で確認します。選定時は、相手材の板厚、材質、締結物の厚み、シール座金部の納まり、施工環境を確認してください。

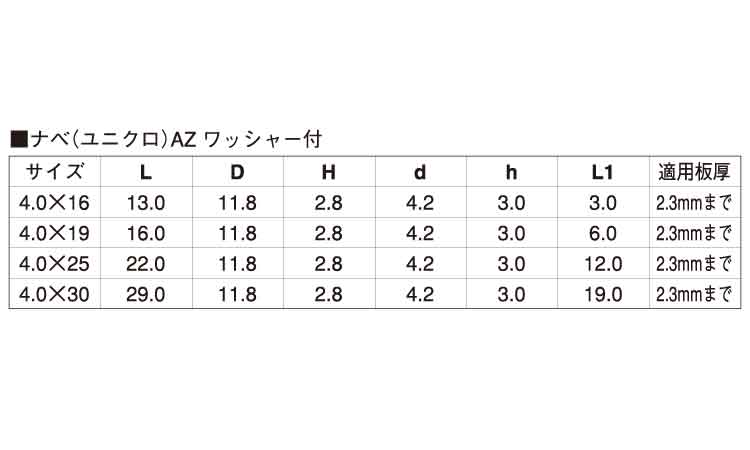

取り扱いサイズ：呼び径 4.0、長さ 16・19・25・30

取り扱い表面処理：三価ホワイト、生地

利用方法・用途・特徴：ジャックポイント（AZWシールナベ）は、ヤマヒロ製の十字穴付きなべ頭ドリリングタッピンねじです。先端にドリル部を備えているため、下穴あけ、めねじ成形、締結を一連の作業で行いやすく、薄鋼板、金属板、建材、板金部品、金具、外装材、設備部材などの固定に使用されます。なべ頭形状のため座面が安定しやすく、締結物を面で押さえたい箇所に適しています。

AZWシールナベは、座金付きの仕様で、締結部の納まりやシール性を考慮したい箇所に使いやすい商品です。外装材、カバー材、金属板、設備まわりの部品など、雨水や水分の浸入を抑えたい場面で選定しやすく、十字穴付きのため一般的なプラスビットで施工できます。

鉄製は三価ホワイト処理により、一般的な建材まわりの締結に使いやすい仕様です。SUS410は焼入れにより硬化するマルテンサイト系ステンレス鋼で、ドリルねじに使用されることが多い材質です。SUS304系に比べると耐食性は低く、磁性も強いため、使用環境に応じて材質と表面処理を選定してください。

選定時は、呼び径、長さ、材質、表面処理に加えて、相手材の板厚と締結物の厚みを確認することが大切です。長さが短すぎると保持力が不足し、長すぎると裏側への突き出しや干渉の原因になります。施工時は相手材に適した回転数と押し付け力で作業し、締め付け過ぎによるねじ山の破損、空回り、座金部の変形、シール性の低下に注意してください。
