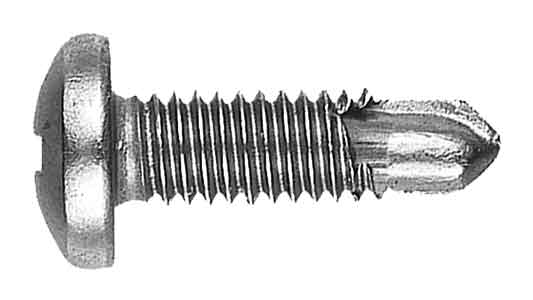

ドリルスクリュー ALP-Sは、鋼板や金属下地への部材取り付けに使用するドリルねじです。登録上はセルフタッピングに分類され、材質はSUS410、表面処理は生地です。呼び径4.0mmで、6種類の長さから選べます。寸法表の適応板厚は0.9-1.6mmです。

ドリルねじとは、一般に先端に穴あけ用のドリル部を持ち、相手材に穴をあけながらねじ込む締結部品です。適合する金属板では、下穴加工とねじ締結を連続して行えるため、別工程での穴あけ作業を減らせます。これがドリルねじを使用する主な理由の一つです。

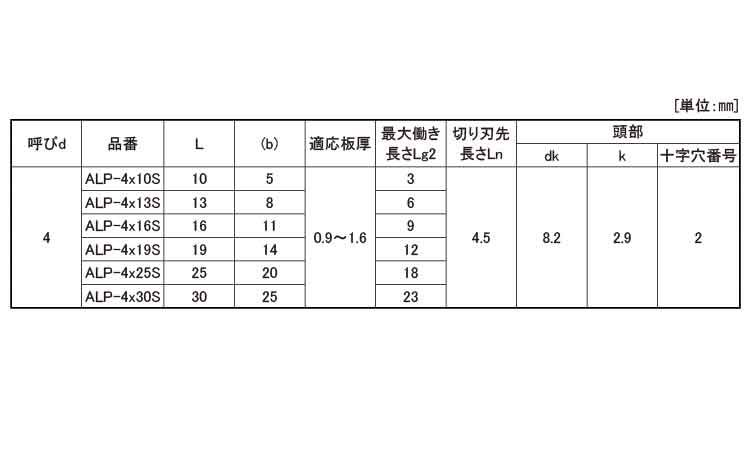

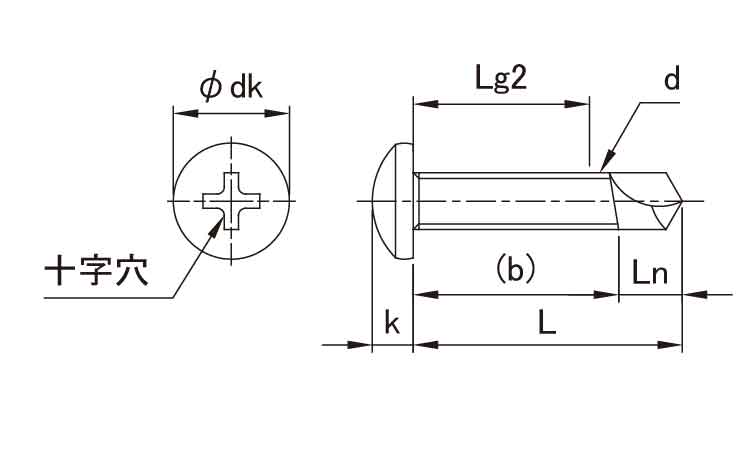

頭部は、工具からの回転力をねじ軸へ伝えるとともに、取り付け部材を押さえる役割を持ちます。頭部形状によって、取り付け面からの突出量、座面の接触範囲、使用工具が異なります。寸法表では頭部径dkが8.2mm、頭部高さkが2.9mm、十字穴番号が2と示されています。

登録サイズは4.0×10、4.0×13、4.0×16、4.0×19、4.0×25、4.0×30mmです。すべてSUS410製・生地仕上げで、材質や表面処理によるサイズ展開の違いはありません。

代表的な使用場面は、鋼板への取り付け金具の固定、金属下地への部材取り付け、建築板金や設備部材の締結などです。施工時には、相手材の材質と板厚、必要なねじ込み長さ、頭部の納まり、使用工具、先端の穴あけ条件を確認して選定します。

・鋼板や金属下地への取り付け金具の固定

・建築板金や設備部材の締結

・薄板金属部材の取り付け

・穴あけと締結を連続して行うドリルねじの施工

・呼び径4.0mmのねじを指定する金属部材の固定

いずれも、相手材の材質・板厚と製品の施工条件が適合する場合を想定しています。

・コンクリートや石材など、専用アンカーが必要な箇所

・木材専用ねじの使用が指定されている箇所

・ドリル先端の穴あけ能力を超える材質や板厚への施工

・呼び径4.0mm以外が指定されている箇所

・必要なねじ込み長さを確保できない箇所

・指定された強度や耐食性能への適合を確認できない箇所

セルフタッピングねじやセルフドリリングねじには、JIS規格やISO規格で、ねじ山、頭部形状、寸法、機械的性質などが規定される種類があります。

本製品の登録情報には、具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定の規格に適合していると断定することはできません。

規格指定のある設計や既存部品の交換では、呼び径と長さだけでなく、ねじピッチ、頭部形状、先端のドリル形状、材質などが要求条件と一致していることが重要です。

ドリルスクリュー ALP-Sは、鋼板や金属下地への部材取り付けに使用するドリルねじです。登録サイズは4.0×10-4.0×30の6種類で、材質はSUS410、表面処理は生地です。寸法表の適応板厚は0.9-1.6mmです。
