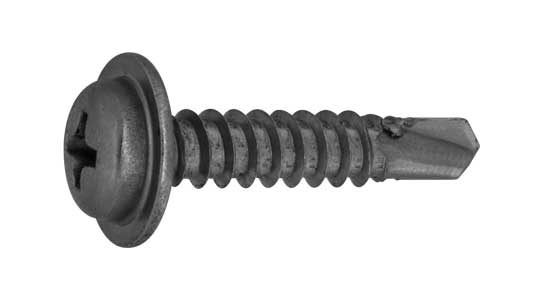

ドリルスクリュー DPWは、先端にドリル状の刃先を備えたセルフドリリングねじです。ドリルねじは、金属板などの対象材料に穴をあけながらねじを進入させ、部材を締結するために使用されます。あらかじめ下穴を加工する工程とねじを締め付ける工程を連続して行えることが特徴です。

通常のねじでは、金属部材に取り付ける前に下穴を設ける場合があります。一方、ドリルスクリューは先端に穴あけ機能を持つため、対象材料の材質や板厚が適合する場合、下穴加工を別工程で行わずに締結できます。このような構造から、金属下地への部材取り付けや鋼板同士の固定などで使用されます。

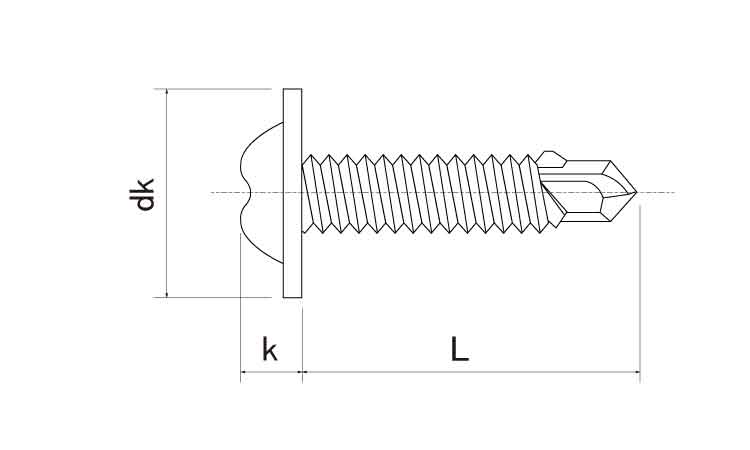

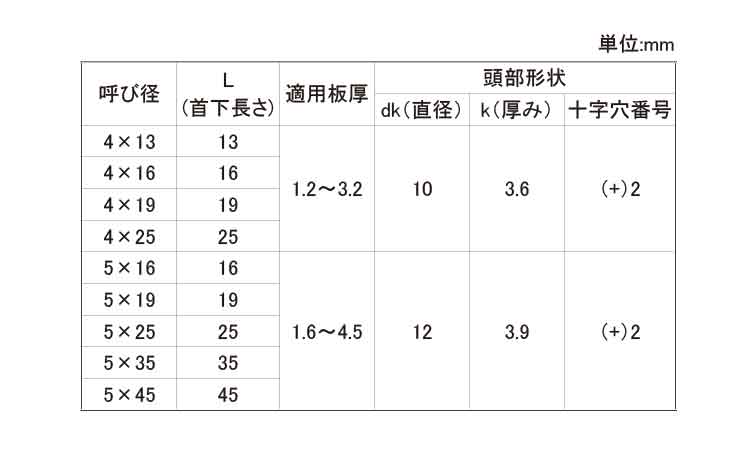

寸法表では、呼び径4mmの頭径dkは10mm、頭高さkは3.6mm、呼び径5mmの頭径dkは12mm、頭高さkは3.9mmです。どちらも十字穴番号は（+）2です。施工時には頭部に合った十字ビットを使用し、取り付け箇所の頭部の納まりを確認します。

ねじ部は、先端のドリル部で形成した穴にねじ山をかみ合わせ、部材を保持する部分です。呼び径と首下長さに加え、固定する部材の厚さとドリル部の適用条件を確認して選定します。

本製品には呼び径4.0mmと5.0mmが登録されており、長さは13-45mmの範囲です。材質は鉄とSUS410、表面処理は三価ホワイト（銀）と生地です。寸法表に示された適用板厚は呼び径4mmが1.2-3.2mm、呼び径5mmが1.6-4.5mmです。材質ごとに選択できる長さの組み合わせが異なります。

代表的な使用場面は、金属下地への金具の取り付け、鋼板同士の重ね合わせ固定、設備工事での金属部材の締結などです。選定時には、固定する部材の総厚、下地の材質と板厚、先端ドリル部の適用条件、頭部の納まり、施工工具を確認することが大切です。

頭部形状によって工具の種類や取り付け後の納まりが異なります。ねじの種類を比較する際は、頭部だけでなく先端ドリル部の仕様も選定条件になります。

・鋼板同士の重ね合わせ固定
・建築用金属下地への部材取り付け
・金属製ブラケットや取り付け金具の固定
・設備工事での金属部材の締結
・下穴加工と締結を連続して行う施工
対象材料とドリル部の適用条件が合う場合を想定しています。

・コンクリートや石材など、専用アンカーを必要とする箇所
・木材専用ねじの使用が指定されている箇所
・ドリル部の適用範囲を超える厚い金属板
・頭部の寸法や工具の作業スペースが合わない箇所
・特定の強度や耐食性能が要求され、適合性を確認できない箇所

ドリルスクリューは、一般にセルフドリリングねじと呼ばれるねじの種類に含まれます。ドリルねじには、JIS規格やISO規格で形状、寸法、機械的性質などが規定されるものがあります。

本製品の登録情報には、適用するJIS規格番号やISO規格番号が記載されていないため、特定の規格に適合していると断定することはできません。

また、同じ呼び径と長さであっても、頭部寸法、ねじ山の形状、ドリル部の長さなどが異なる場合があります。規格指定のある施工や部品交換では、要求される寸法と仕様に合うものを選定します。

ドリルスクリュー DPWは、先端にドリル状の刃先を備え、金属板への穴あけとねじ締結を連続して行うセルフドリリングねじです。鋼板や金属下地、取り付け金具などの固定に使用します。
