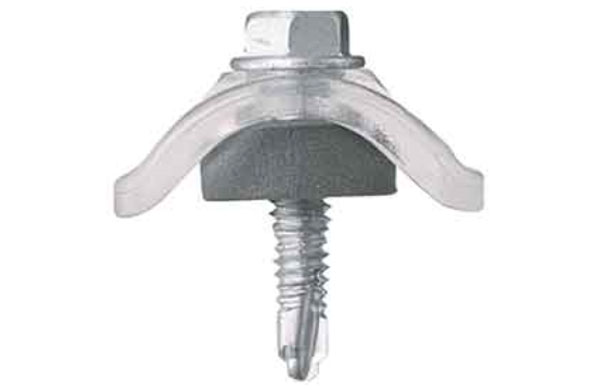

ダンバ　鉄板小波用ＰＣ　００Ｐは、鉄板小波を鉄骨下地に取り付けるための、ポリカーボネート製波座を組み合わせたセルフドリルねじです。メーカーの若井産業では、対応する製品を「ダンバ 波座セット 鉄板小波用 ポリカ クリア」として案内しています。ねじと波座を組み合わせ、波形金属板を下地へ固定する施工に使用します。

鉄板小波とは、細かな波形に成形された金属板です。屋根や外壁などに使用され、平らな板材とは異なり、波の山に合わせた固定が必要になります。波座とは、波板の形状に合わせて配置する座部材です。本製品のメーカー対応品には、クリア色のポリカーボネート製波座が使用されています。波座とねじを組み合わせることで、波板の山部分に沿った取付けができます。

本製品を使用する理由は、鉄板小波の形状に対応する波座と、鉄骨下地への締結に使用するねじを組み合わせられるためです。メーカーの対応製品は六角頭で、頭部の外周にソケットを掛けて締め付けます。六角頭は、頭部の外周が六角形になっている構造で、工具を外側から掛けて回す点が特徴です。

登録サイズは5×25と5×29の実質2サイズです。ねじ本体の登録材質は鉄、表面処理はラスパートシルバーです。両サイズとも同じ材質と表面処理が登録されています。メーカーのカタログでも、鉄板小波用ポリカクリア仕様として5×25と5×29が掲載されています。

一般に、セルフドリルねじは先端にドリル状の刃先を備え、鋼材への穴あけとねじ込みを連続して行う構造です。メーカーの対応製品も、鉄骨下地への取付けを想定しています。ただし、下地の厚さによっては下穴加工が必要になる場合があります。

代表的な使用場面は、鉄板小波を使用する屋根や外壁の取付けです。施工前には、波板の形状と重ね枚数、下地の厚さ、波座の位置を確認します。締付け時は、波座が波板の山部分に適切に接するように配置し、過度な締付けによる波板や波座の変形を避けることが重要です。

・鉄板小波を使用する屋根の取付け

・鉄板小波を使用する外壁の取付け

・鉄骨下地への波形金属板の固定

・ポリカーボネート製波座を使用する施工

・クリア色の波座を指定する取付け

・六角ソケットを使用する金属下地への固定

・鉄板大波など、異なる波形用の波座が必要な施工

・スレート小波など、別の屋根材用ねじが指定された施工

・コンクリートや石材への直接固定

・頭部を皿穴に沈める必要がある箇所

・下地への必要なねじの掛かりを確保できない施工

・波座の形状が使用する波板に合わない施工

・登録されていないサイズ・材質・表面処理が指定された用途

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。

本製品は、鉄板小波を鉄骨下地に固定するための波座セットタイプのねじです。一般的な機械ねじとは、使用対象や施工方法が異なります。

登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。

また、「ＰＣ」や「００Ｐ」は登録上の商品名称の一部であり、それ自体がJIS規格やISO規格への適合を示すものではありません。

規格指定のある施工では、呼び径、全長、頭部形状、ねじ部、材質、表面処理、波座の仕様、使用する波板の形状などを要求仕様と照合して選定します。

ダンバ　鉄板小波用ＰＣ　００Ｐは、鉄板小波を鉄骨下地へ固定するポリカーボネート製波座付きのセルフドリルねじで、登録サイズは5×25-5×29の実質2サイズ、材質は鉄、表面処理はラスパートシルバーです。
