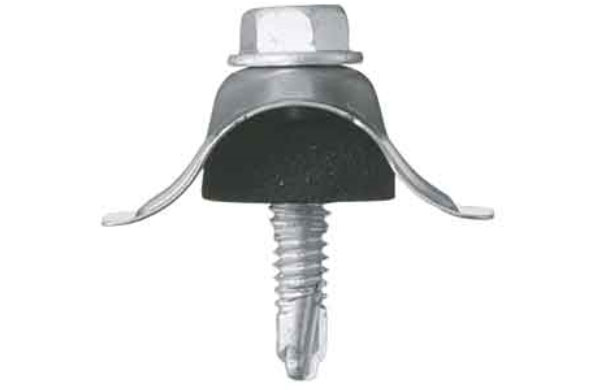

ダンバ　鉄板小波用　ＴＣＲ／Ｓは、鉄板小波を鉄骨下地へ取り付ける際に使用する、波座セットタイプのセルフドリルねじです。鉄板小波とは、細かい波形に成形された金属板のことで、屋根や外壁などに使用されます。本製品は、その波形に合わせて固定する用途のねじです。メーカーの若井産業では、鉄板小波用の波座セットを鉄骨下地用製品として案内しています。

セルフドリルねじは、先端のドリル部で鋼材に穴をあけ、続けてねじ山をかみ合わせて締結するねじです。鉄骨下地への取付けでは、ねじの先端形状と下地の厚さが適合していることが重要です。鉄板小波の固定には、ねじだけでなく、波形に合う座部材の形状も関係します。

メーカーの対応製品は六角頭を採用しており、対辺8.0mmのソケットで締め付ける構造です。六角頭は、外周の六角形部分にソケットを掛けて回す頭部形状です。頭部上面の十字穴に工具を差し込む方式とは異なり、外側から工具を掛けて締め付けます。

メーカーが案内する鉄板小波用の対応製品には、波形に沿って取り付けるための波座が組み合わされています。対応製品の波座にはステンレスSUS304が使用され、パッキン材質はEPDMと記載されています。ただし、登録情報で確認できる材質はねじ本体の鉄とSUS410です。

登録サイズは5×25の実質1サイズです。鉄製にはラスパートシルバー、SUS410製には生地が登録されています。サイズは共通ですが、材質と表面処理の組み合わせが異なるため、必要な仕様を確認して選びます。

代表的な使用場面は、鉄板小波を使用した屋根や外壁の施工、鉄骨下地への波板固定です。施工時には波板の山の高さ、下地の厚さ、重ね枚数、締付け工具を確認します。波板と波座が適切に接する位置で締め付け、部材を過度に変形させないように施工することが重要です。

鉄板小波を使用する屋根の施工、鉄板小波を使用する外壁の施工、鉄骨下地への波形金属板の固定、波座セットを使用した鉄板小波の取付け、六角ソケットで締め付ける波板固定作業、波板と下地の構成が対応製品の施工条件に合う箇所。

鉄板大波など、異なる波形専用の波座が必要な施工、スレート小波など、別の屋根材用ねじが指定された施工、コンクリートや石材への直接固定、頭部を皿穴に沈める必要がある箇所、対辺8.0mmのソケットを使用するスペースがない箇所、下地への必要なねじの掛かりを確保できない施工、登録されていないサイズ・材質・表面処理が指定された用途。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。

本製品は、鉄板小波の固定に使用するセルフタッピング系のねじです。メーカーの対応製品は六角頭の波座セットとして案内されています。

登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。

また、「ＴＣＲ／Ｓ」は登録上の製品名称の一部であり、それ自体がJIS規格やISO規格の区分を示すものではありません。

規格指定のある施工では、呼び径、全長、頭部形状、ねじ部、材質、表面処理、波座の仕様、使用する波板の形状などを要求仕様と照合して選定します。

ダンバ　鉄板小波用　ＴＣＲ／Ｓは、鉄板小波を鉄骨下地へ固定する用途のねじで、登録サイズは5×25の1サイズ、材質は鉄とSUS410、表面処理はラスパートシルバーと生地です。
