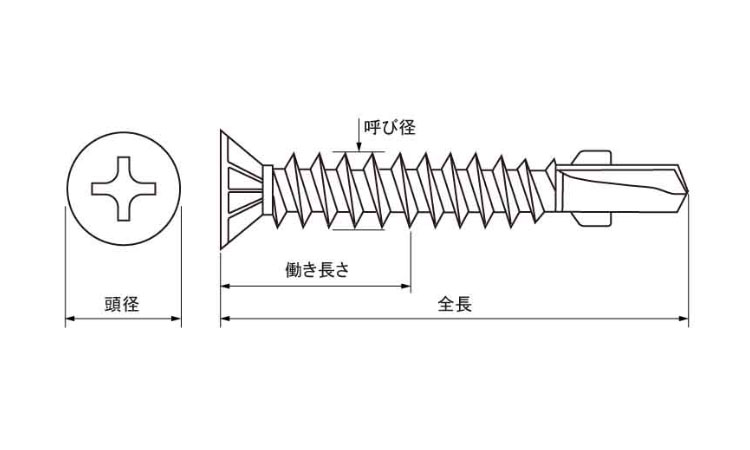

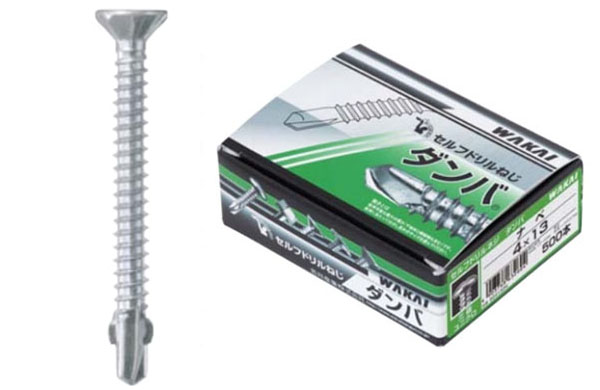

ダンバリーマフレキ　コンパクトＢは、リーマ部とフレキ形状の頭部を備えたセルフドリルねじです。木材や合板などの取付け材を鋼製下地に固定する施工で使用します。先端のドリル部で鋼製下地に穴をあけ、ねじ込みながら締結する構造です。

本製品の特徴であるリーマ部は、ドリル先端付近に設けられた穴加工用の部分です。一般的なリーマ付きセルフドリルねじでは、取付け材側の穴を広げることで、ねじ込み中に取付け材が浮き上がる現象を抑える役割があります。木材や合板などを鉄骨下地に固定する際に用いられる構造です。

頭部のフレキ形状は、取付け材への頭部の納まりを考慮した形状です。関連製品のメーカー仕様では、頭部を取付け材に埋め込むことを前提とした構造として紹介されています。頭部を沈める施工では、取付け材の材質や厚さに応じて、締め込み量を調整する必要があります。

登録サイズは4×28、4×32、4×40、4×45、5×60の実質5サイズです。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。呼び径4と5では、選択できる長さだけでなく、ねじ部の構成も異なります。

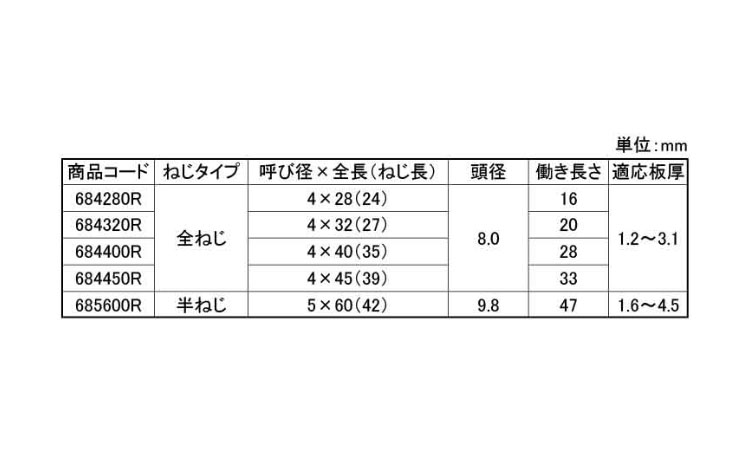

メーカーのコンパクトボックス仕様では、呼び径4の4サイズは全ねじ、5×60は半ねじとして案内されています。全ねじは軸部の広い範囲にねじ山が形成されたタイプで、半ねじはねじ山のない軸部を持つタイプです。したがって、本製品の全サイズを全ねじとして扱うことはできません。

ねじ部長さは4×28が24mm、4×32が27mm、4×40が35mm、4×45が39mm、5×60が42mmです。これはメーカー公開仕様に示された寸法であり、取付け材の厚さを判断する働き寸法とは区別します。

本製品を使用する理由は、木質系の取付け材と鋼製下地を組み合わせる施工で、リーマ部による穴加工とドリル先端による下地へのねじ込みを連続して行えるためです。代表的な使用場面には、木材とC形鋼、合板とC形鋼、下地材と鋼製部材の固定などがあります。

選定時には、取付け材の厚さ、下地の板厚、必要な働き寸法、ねじ部長さ、頭部の納まりを確認します。特に5×60は半ねじ仕様のため、全ねじタイプと同じ条件で選ばないことが重要です。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。

本製品は、リーマ部、フレキ形状の頭部、ドリル先端を備えたセルフドリルねじです。一般的な機械ねじとは、先端の構造や施工方法が異なります。

登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。

コンパクトＢは包装仕様を示す名称であり、それ自体がねじの寸法規格や性能規格を示すものではありません。規格指定がある用途では、呼び径、全長、ねじ部長さ、頭部形状、材質、表面処理、適応板厚などを対象製品の仕様と照合します。

ダンバリーマフレキ　コンパクトＢは、リーマ部とフレキ形状の頭部を備え、木材や合板などを鋼製下地に固定するセルフドリルねじで、4×28-5×60の実質5サイズ、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)が登録されています。
