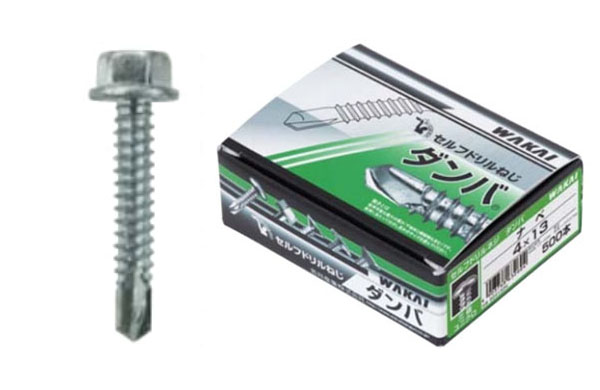

ダンバＨＥＸ　コンパクトボックスは、六角頭とドリル先端を備えたセルフドリルねじを、コンパクトボックス仕様で提供する製品です。薄鋼板などの金属製部材を鋼製下地に固定する用途で使用します。セルフドリルねじとは、先端にドリル状の刃先を持ち、適合する金属下地への穴あけとねじ込みを連続して行うねじのことです。

本製品の頭部はHEXと呼ばれる六角頭です。六角ソケットを使用して回転させる形状で、ねじの締付け作業に用いられます。メーカーの若井産業では、呼び径5に対辺8.0mm、呼び径6に対辺9.6mmまたはW3/8のソケットを指定しています。

コンパクトボックスは、ねじの形状ではなく包装仕様を表します。メーカーでは、従来品の箱より高さを半分に抑えたパッケージとして紹介しています。箱単位でねじを保管し、施工現場へ持ち運ぶ際に、収納場所や取扱いを考慮できる仕様です。

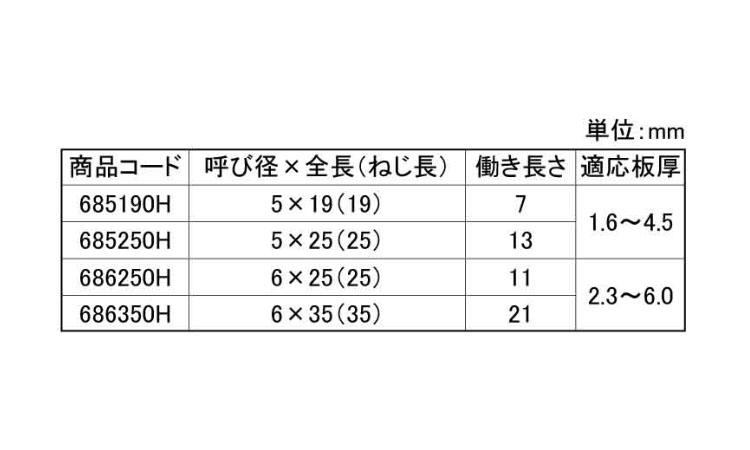

登録サイズは5×19、5×25、6×25、6×35の実質4サイズです。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)で統一されています。呼び径5と6では選べる長さが異なるため、必要な締結寸法に合わせて選定します。

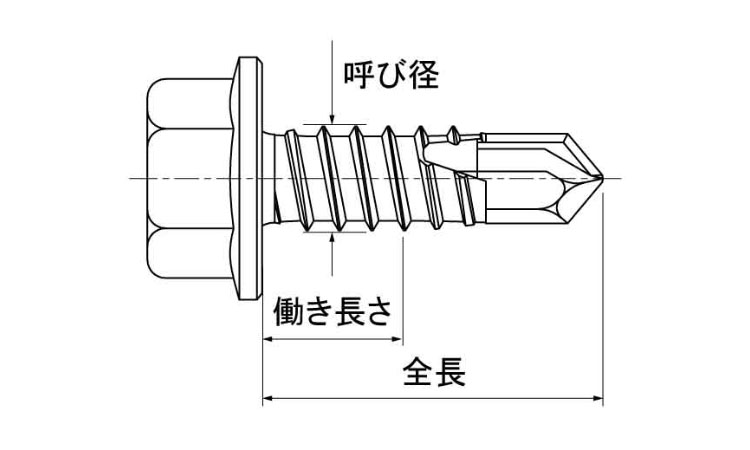

メーカーの六角コンパクトボックスの寸法表では、各サイズの全長とねじ部長さが同じ寸法で案内されています。全ねじとは、軸部の広い範囲にねじ山が形成された構造です。例えば5×19はねじ部長さ19mm、6×35は35mmです。ただし、ねじの全長にはドリル先端が含まれるため、全長がそのまま取付け可能な部材の厚さを表すわけではありません。

本製品を使用する理由は、鋼製下地への穴あけとねじ込みを連続して行い、六角ソケットで金属部材を固定できるためです。代表的な使用場面には、薄鋼板の取付け、金属製の補助部材の固定、鋼製下地を用いる建築・設備工事などがあります。

選定時には、取付け材の厚さ、鋼製下地の板厚、ねじの働き寸法、ソケットの対辺寸法を確認します。メーカーの関連するダンバ六角仕様では、呼び径5の適応板厚が1.6-4.5mm、呼び径6が2.3-6.0mmと案内されています。施工時には、対象品番の適応条件と取付け構成を照合します。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。

本製品は、六角頭とドリル先端を備えたセルフドリルねじです。一般的な機械ねじとは、先端の構造や施工方法が異なります。

登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。

また、コンパクトボックスは包装仕様を表す名称であり、それ自体がねじの寸法規格や性能規格を示すものではありません。規格指定がある用途では、呼び径、ねじ部長さ、六角頭の寸法、材質、表面処理、適応板厚などを対象製品の仕様と照合します。

ダンバＨＥＸ　コンパクトボックスは、六角頭とドリル先端を備え、薄鋼板などの金属部材を鋼製下地に固定するセルフドリルねじで、5×19-6×35の実質4サイズ、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)が登録されています。
