ダンバ　ナベ　コンパクトボックスは、丸みのあるなべ頭を備えたセルフドリルねじを、コンパクトボックス仕様で提供する製品です。薄鋼板などの金属製部材を鋼製下地に固定する用途で使用します。セルフドリルねじとは、先端にドリル状の穴あけ部分を備え、適合する金属下地への穴あけとねじ込みを連続して行うねじです。

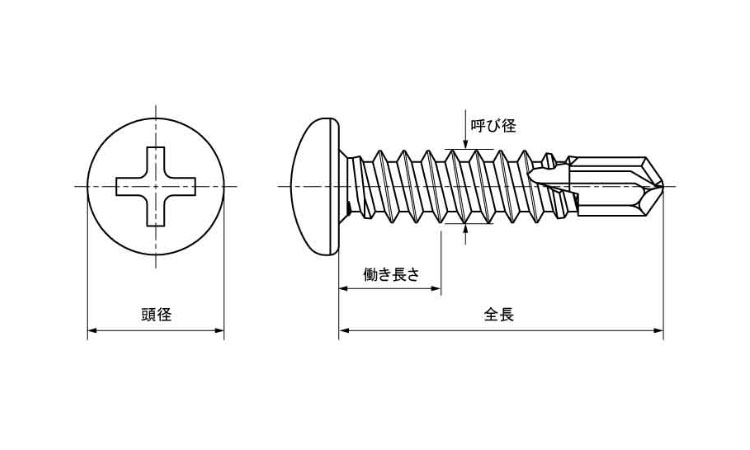

本製品の頭部は、上面に丸みがあり、座面が平らななべ頭です。取付け材の表面に頭部を残して締結する構造で、頭部を沈めるための皿もみ加工を前提としません。ねじ頭部の納まりや工具の作業スペースを考慮して選定します。

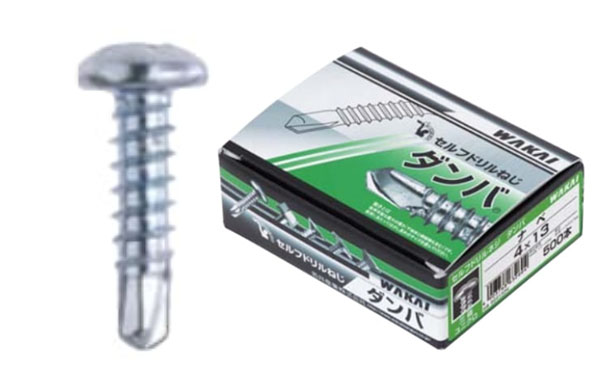

メーカーの若井産業は、コンパクトボックスを従来品の箱より高さを抑えたパッケージとして紹介しています。これはねじの頭部やねじ山の違いではなく、保管・持ち運び・現場での取扱いに関係する包装仕様です。

登録サイズは4×13-4×30の実質5サイズです。材質は鉄とSUS410で、それぞれ同じ5サイズが登録されています。表面処理は鉄が三価ﾎﾜｲﾄ(銀)、SUS410が生地です。材質によって登録されている表面仕様が異なるため、必要な材質と表面処理を組み合わせて確認します。

メーカー公開カタログでは、該当するなべ頭コンパクトボックスの各サイズについて、全長とねじ部長さが同じ寸法で案内されています。全ねじとは、軸部の広い範囲にねじ山が形成された構造です。例えば4×13はねじ部長さ13mm、4×30は30mmです。ただし、ドリル先端を含むねじの全長が、そのまま締結できる部材の厚さを表すわけではありません。

本製品を使用する理由は、金属部材と鋼製下地の固定に適したセルフドリルねじを、箱単位で管理しながら施工できるためです。代表的な使用場面には、薄鋼板の取付け、金属製の補助部材の固定、鋼製下地を用いる建築・設備工事などがあります。

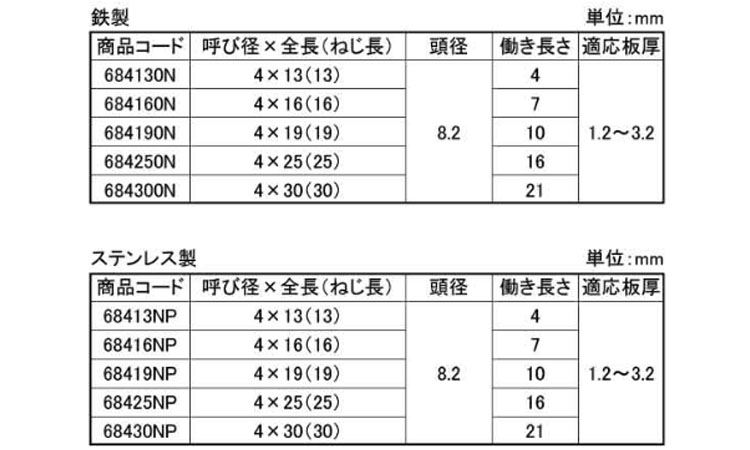

選定時には、取付け材の厚さ、鋼製下地の板厚、ねじの働き寸法、頭部の納まりを確認します。添付寸法表では頭径8.2mm、適応板厚1.2-3.2mmが示されています。取付け材の厚さや下地条件に合わせて選定します。

また、メーカーのコンパクトボックス仕様では、4×13・4×16・4×19は1箱500本、4×25・4×30は1箱250本とされています。購入時には、必要なねじの本数と箱単位の数量を確認すると、現場での材料管理に役立ちます。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。本製品は、なべ頭とドリル先端を備えたセルフドリルねじです。一般的な機械ねじとは、先端の構造や施工方法が異なります。登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。また、コンパクトボックスは包装仕様を表す名称であり、それ自体がねじの寸法規格や性能規格を示すものではありません。規格指定がある用途では、呼び径、ねじ部長さ、頭部形状、材質、表面処理、適応板厚などを対象製品の仕様と照合します。

ダンバ　ナベ　コンパクトボックスは、なべ頭を備えた金属下地固定用のセルフドリルねじで、4×13-4×30の実質5サイズ、材質は鉄とSUS410、表面処理は三価ﾎﾜｲﾄ(銀)と生地が登録されています。
