ディスクヘッドリーマは、薄鋼板や耐火野地板などの取付け材を鋼製下地に固定するためのセルフドリルねじです。メーカーの公開カタログでは、「薄鋼板＋耐火野地板＋鉄骨」の組み合わせに対応する製品として掲載されています。

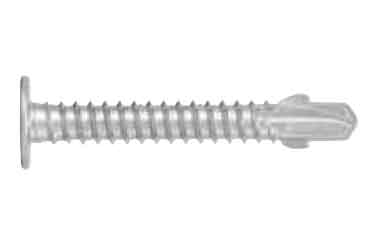

セルフドリルねじとは、先端にドリル状の穴あけ部分を備え、適合する金属下地への穴あけとねじ込みを連続して行うねじです。本製品にはディスクヘッドとリーマ構造が組み合わされています。ディスクヘッドは薄く広がった頭部で、取付け材を押さえながら頭部の突出を抑えたい施工に適しています。メーカー公開仕様では頭径10.0mmです。

リーマとは、ねじの軸部に設けられる穴を広げるための構造です。取付け材を通過する際に穴を広げ、先端のドリル部分が鋼製下地へ進むための通り道を確保する役割があります。リーマの働きは取付け材や下地の組み合わせによって異なるため、対象部材に合った施工条件で使用します。

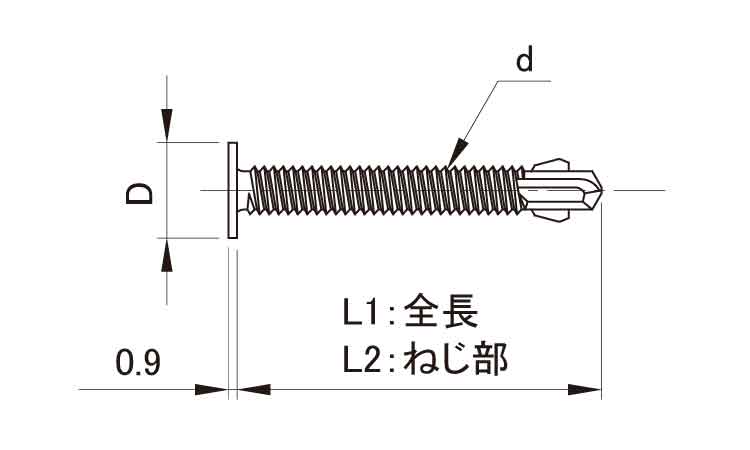

登録されているサイズは5×35と5×45の2種類です。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。メーカー公開カタログでは、5×35のねじ部長さは35mm、働き20mm、5×45のねじ部長さは45mm、働き30mmとされています。いずれも全ねじの寸法構成で、ねじ山が軸部の広い範囲に形成されています。

全ねじは、軸部の広い範囲にねじ山が形成された構造です。締結する部材の厚さに合わせてねじ山を利用します。ただし、全長だけで施工可能な厚さを判断することはできません。ドリル先端の長さやリーマ部分、ねじの働き寸法を含めて確認する必要があります。

本製品が選ばれる理由は、薄鋼板や耐火野地板を介して鋼製下地へ固定する施工において、薄型頭部とリーマ構造を組み合わせて使用できるためです。代表的な使用場面には、耐火野地板を含む屋根下地の固定や、薄鋼板を重ねた取付けがあります。

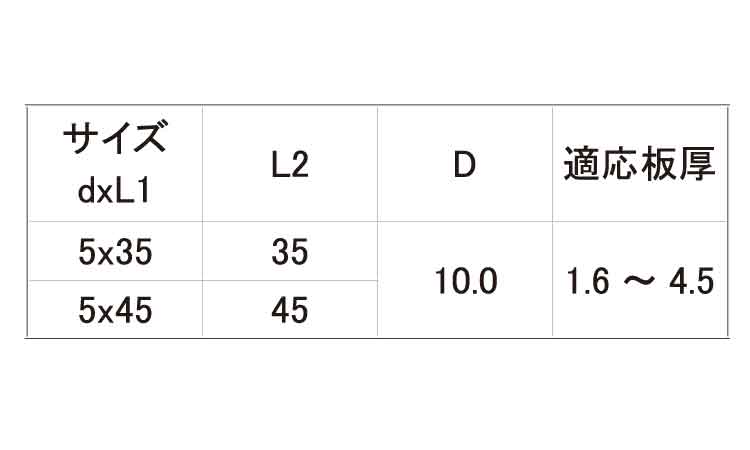

添付の寸法表では適応板厚は1.6-4.5mmです。選定時には取付け材の合計厚さ、鋼製下地の板厚、働き寸法、頭部の納まりを確認します。特に耐火野地板を使用する場合は、板材の種類と施工仕様に合った締結方法を選ぶことが重要です。

ねじに関するJIS規格やISO規格には、ねじ部の寸法、頭部形状、材料、機械的性質、試験方法などを定めるものがあります。

本製品は、薄鋼板や耐火野地板を介して鋼製下地に固定するセルフドリルねじです。一般的な機械ねじとは、ドリル先端やリーマ構造、施工方法が異なります。

登録情報には具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定規格への適合品とは断定しません。

また、耐火野地板を使用する建築構造では、ねじ単体だけでなく、板材、下地、固定方法を含めた施工条件が重要です。耐火認定などが関係する用途では、認定された施工仕様に適合する締結部材を選定します。

ディスクヘッドリーマは、薄型のディスクヘッドとリーマ構造を備え、薄鋼板や耐火野地板を介して鋼製下地に固定するセルフドリルねじで、5×35と5×45の2サイズが登録されています。
