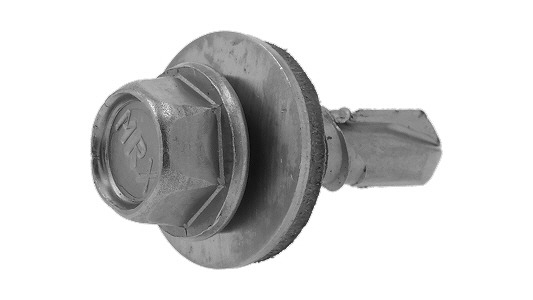

ＭＲＸ　シールＨＥＸ（ＤＩＮ）は、金属下地への穴あけと締結を行う六角頭ドリルねじのうち、取付け穴周辺の止水にも配慮するタイプです。ＭＲＸシリーズのシーリング仕様は、六角頭とシーリングワッシャーを組み合わせた構造で、金属屋根材や外壁材などの固定に用いられます。

ドリルねじは、先端に穴あけ用の刃を備えています。適合する金属下地に先端で穴を形成し、続いてねじ山をかみ合わせることで部材を固定します。下穴加工とねじ込みを連続して行える点が、ドリルねじを使用する主な理由です。ただし、穴あけ可能な板厚は呼び径や先端仕様によって異なります。

ＨＥＸは六角頭を表す名称です。六角頭は、頭部の外側にソケットを掛けて締め付ける形状で、工具からねじへ回転力を伝えます。十字穴付きのねじとは工具の掛け方が異なり、施工時には頭部周辺にソケットを使用する空間が必要です。

シーリングワッシャーは、ねじ頭部と取付け面の間に配置され、締付け時に取付け穴周辺の隙間をふさぐ役割を持ちます。雨水がかかる金属屋根材や外壁材の施工では、取付け穴周辺からの水の侵入を抑えることが重要です。ただし、シーリングワッシャーを備えていても、完全防水を意味するものではありません。止水性は取付け面の状態や施工条件に左右されます。

本製品には、呼び径4、5、5.5、6の4種類、合計16サイズが登録されています。登録材質はステンレス、表面処理は生地です。呼び径ごとに選べる長さが異なるため、取付け部材の厚さや下地の条件に合わせて選定します。

商品名に含まれるＤＩＮは、ドイツの規格体系に関連する表記です。ただし、登録情報には具体的なＤＩＮ規格番号がありません。したがって、商品名だけで特定規格への適合を判断することはできません。

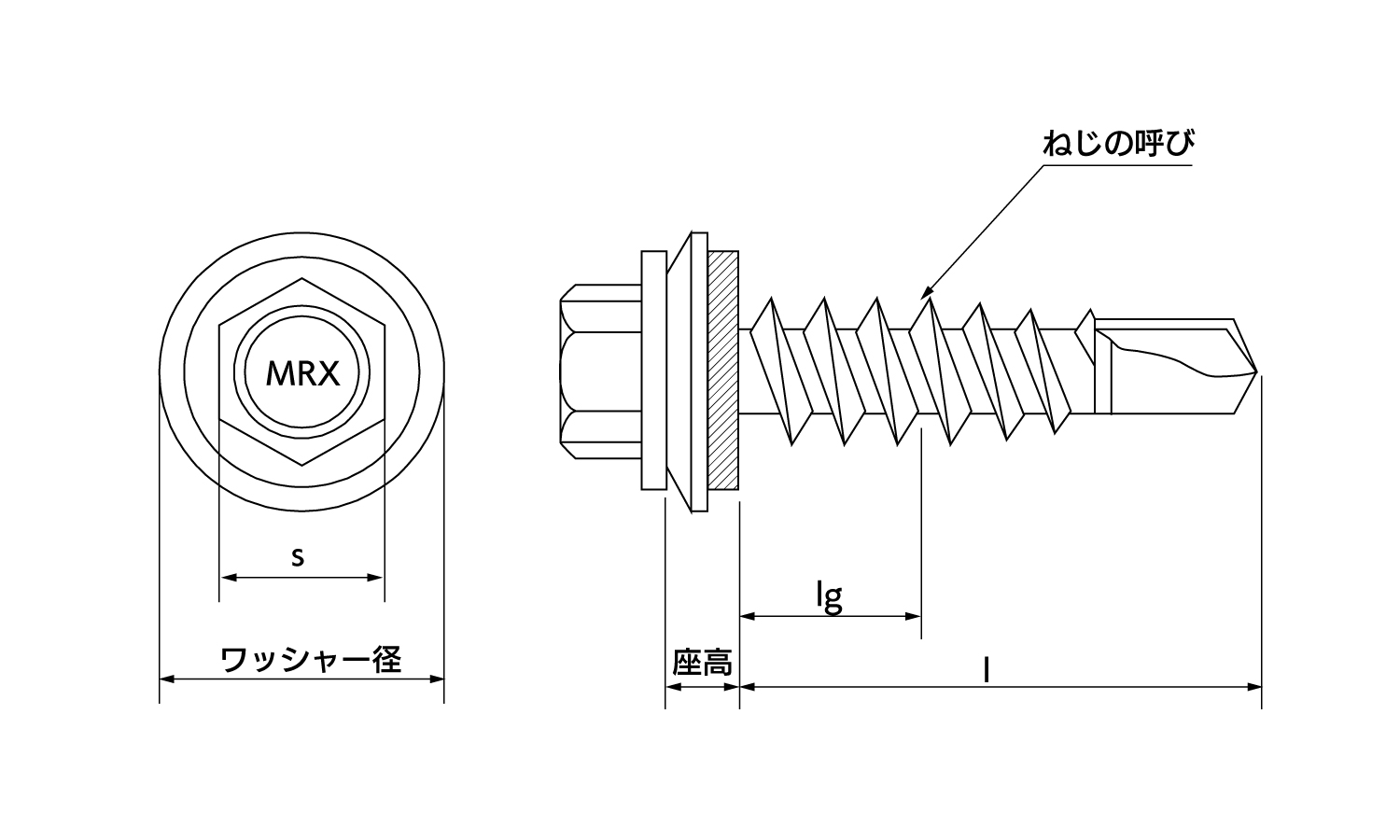

選定時には、下地の材質と板厚、ドリル先端の穴あけ能力、ねじの呼び径と長さ、六角頭の寸法を確認します。加えて、ワッシャーが取付け面に適切に接すること、締め過ぎによる変形を避けることが重要です。

ＤＩＮは、ドイツ規格協会に関連する規格の表記です。ねじには、ＤＩＮ規格のほか、日本のJIS規格や国際的なISO規格があり、ねじ部の寸法、頭部形状、機械的性質、試験方法などが規定されています。

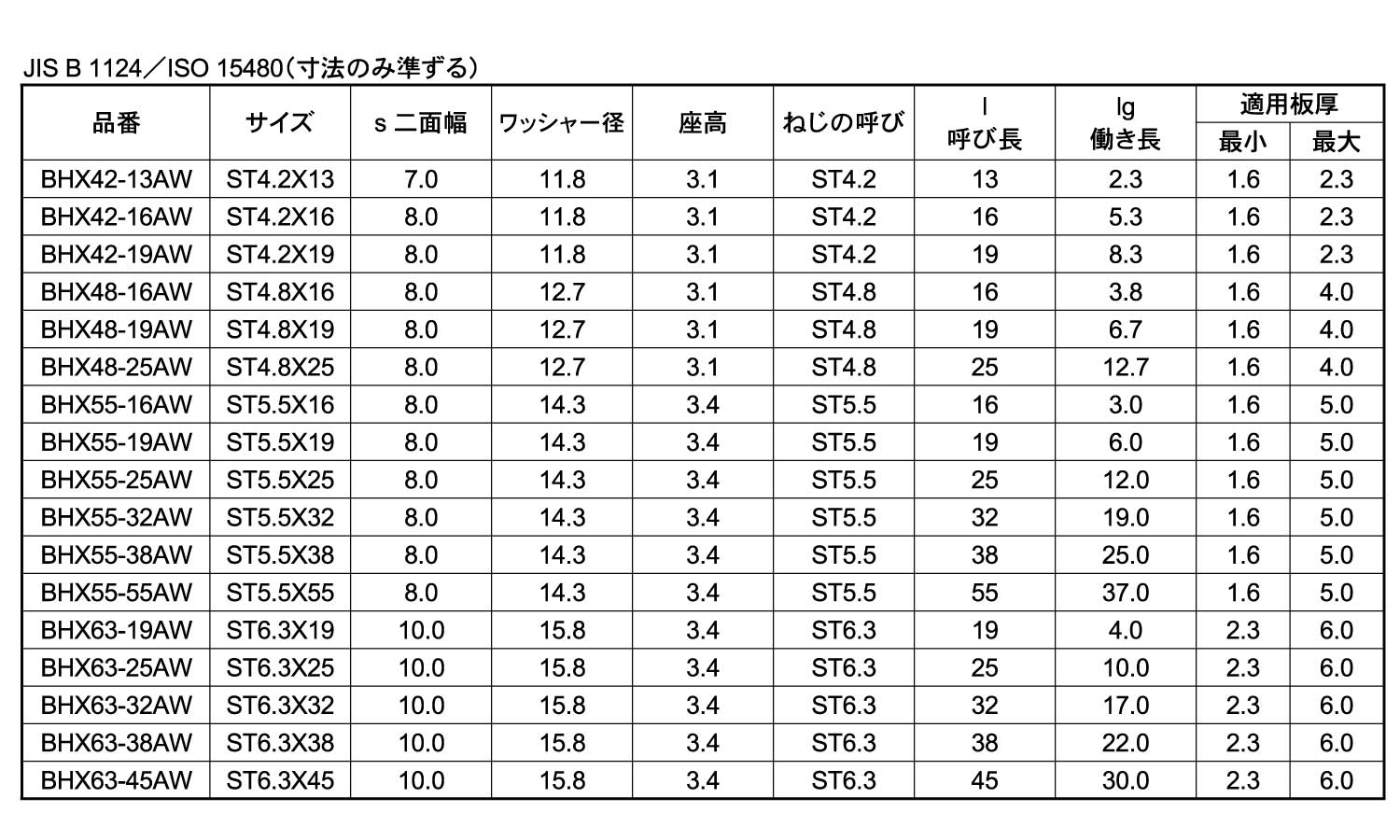

本製品の商品名には「ＤＩＮ」が含まれていますが、寸法表には「JIS B 1124／ISO 15480（寸法のみ準ずる）」と記載されています。これは寸法に関する記載であり、製品全体の規格適合や他規格品との互換性を保証するものではありません。ＤＩＮの具体的な規格番号は示されていません。

規格を指定して選定する場合は、ねじ部寸法、頭部寸法、ドリル先端の仕様に加え、シーリングワッシャーの寸法や構造も照合する必要があります。

なお、メーカー資料などに記載される試験規格は、必ずしも製品全体の寸法規格への適合を示すものではありません。試験方法と製品規格は区別して判断します。

ＭＲＸ　シールＨＥＸ（ＤＩＮ）は、六角頭とシーリングワッシャーを組み合わせた金属下地用ドリルねじで、呼び径4・5・5.5・6の計16サイズが登録され、金属屋根材や外壁材などの締結と取付け穴周辺の止水に配慮する用途に使用します。
