ＭＲＸ（ＮＯ５（シールＨＥＸは、No.5ポイントのドリル先端、六角頭、シーリングワッシャーを組み合わせたＭＲＸシリーズのドリルねじです。厚鋼板への穴あけとねじ固定を連続して行いながら、取付け穴周辺からの水の侵入を抑えることを考慮した構造です。金属屋根材や外壁材など、下地への固定と止水への配慮を両立したい場所で選定します。

No.5ポイントは、厚い金属下地への穴あけを想定したドリル先端の区分です。先端で下地に穴を形成し、その後ねじ山をかみ合わせて部材を固定します。一般的なドリルねじと同様に穴あけと締結を連続して行えますが、施工できる板厚はドリル先端の仕様によって異なります。同名称のメーカー製品では、適用板厚6.0～12.0mmが示されています。

六角頭は、頭部外周に六つの平面を持つ形状です。適合するソケットを掛けて締め付けるため、十字穴付きねじとは工具の使用方法が異なります。頭部の下側にはシーリングワッシャーが配置され、締付け時に取付け面へ接することで、ねじ穴周辺の隙間をふさぐ役割を果たします。ただし、止水性は取付け面の状態や締付け条件に左右されるため、完全防水を保証するものではありません。

本製品の登録サイズは5.5×35、5.5×45、5.5×65の3種類です。呼び径は5.5のみで、登録材質はステンレス、表面処理は生地です。

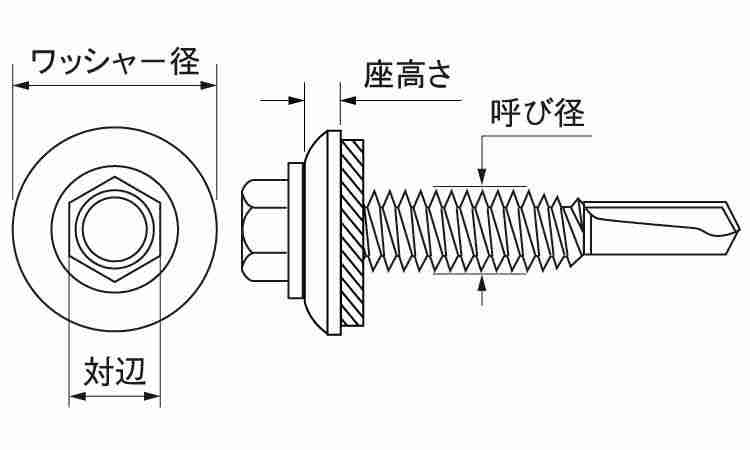

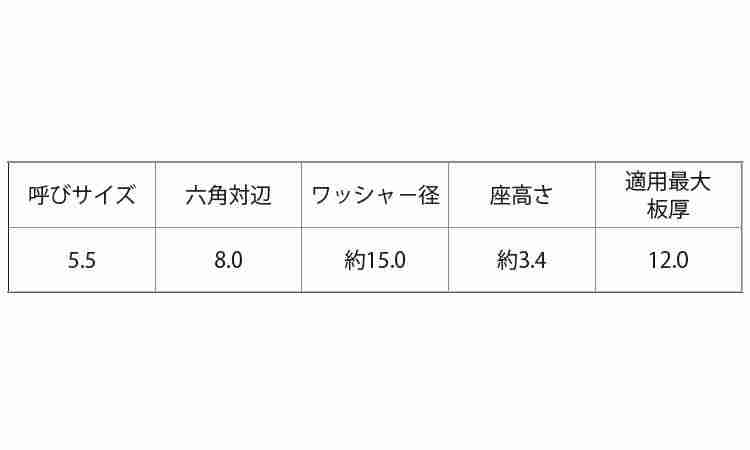

メーカーの同名称製品では、六角二面幅8.0mm、ワッシャー径約15.0mm、座高約3.4mmが参考寸法として示されています。取付け穴の周囲にワッシャーが均一に接する面を確保できるかが、選定時の重要な確認点です。

代表的な使用場面は、厚鋼板を下地とする金属屋根材、外壁材、板金部材、建築金物などの固定です。選定時は、下地の材質と板厚、先端の穴あけ能力、取付け部材の厚さ、ねじの長さ、六角頭の寸法、ワッシャーの接触面を確認します。屋外施工では、雨水の流れや取付け面の形状も考慮することが大切です。

ドリルねじに関連するJIS規格やISO規格には、ねじ部の寸法、頭部形状、機械的性質、試験方法などを定めるものがあります。

本製品の登録情報には、特定のJIS規格番号やISO規格番号の記載がありません。そのため、特定規格への適合品とは断定しません。

また、No.5という表記はドリル先端のポイント区分を示すものであり、それだけでJIS規格やISO規格への適合を意味するものではありません。

同名称のメーカー製品には、六角頭、シーリングワッシャー、適用板厚などの寸法・施工情報が示されていますが、これらの仕様と製品全体の規格適合性は区別して扱います。

ＭＲＸ（ＮＯ５（シールＨＥＸは、No.5ポイントのドリル先端と六角頭、シーリングワッシャーを組み合わせたドリルねじで、5.5×35～5.5×65の3サイズが登録され、厚鋼板への締結と取付け穴周辺の止水に配慮する用途に使用されます。
