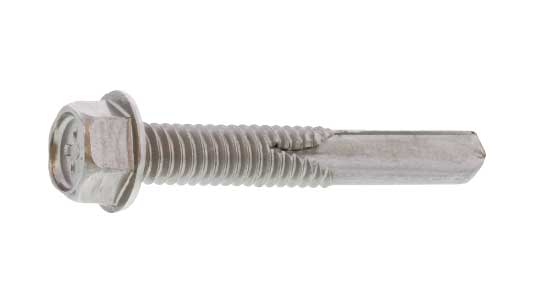

ＭＲＸ（ＮＯ５（ＨＥＸは、厚鋼板への締結を想定したNo.5ポイントの六角頭ドリルねじです。先端のドリル部で金属下地に穴を形成し、ねじ山をかみ合わせて部材を固定します。六角頭を採用しているため、頭部の外側に適合するソケットを掛けて締め付ける構造です。

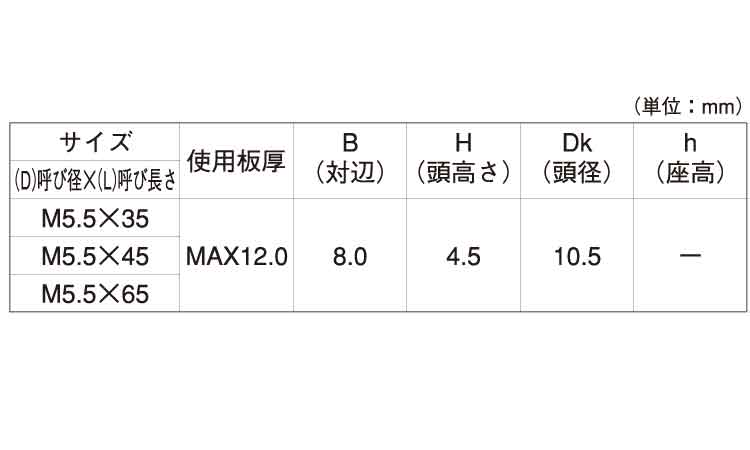

No.5ポイントは、厚い金属下地への穴あけを想定したドリル先端の区分です。一般的なドリルねじと同様に、穴あけとねじ込みを連続して行えることが特徴ですが、適用できる下地の材質や板厚は先端の仕様によって異なります。添付寸法表には使用板厚MAX12.0mmと記載されています。下地材質や施工条件に応じて適用可否を判断します。

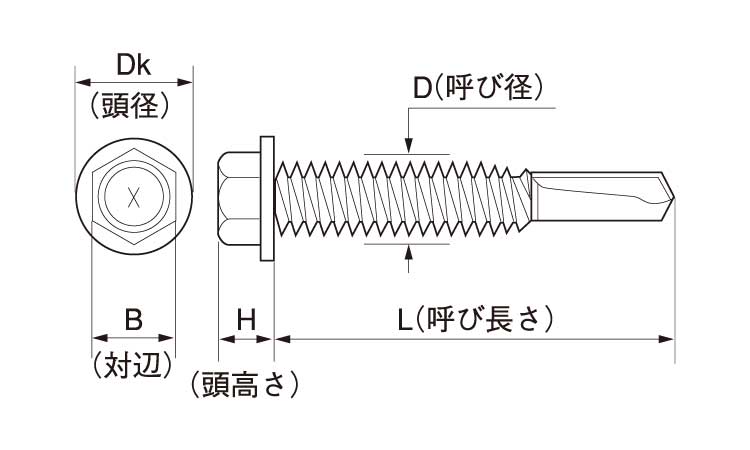

六角頭は、頭部の外周に六つの平面を持つ形状です。ソケットを使用して回転力を伝えるため、締付け時に工具を掛ける位置が十字穴付きねじとは異なります。頭部が取付け面の上に残る構造なので、頭部の高さや工具を使用する空間を考慮して選定します。寸法表では六角二面幅8.0mm、頭高さ4.5mm、頭径10.5mmと記載されています。

本製品の登録サイズは5.5×35、5.5×45、5.5×65の3種類です。呼び径は5.5のみで、登録材質はステンレス、表面処理は生地です。

代表的な使用場面は、厚鋼板を使用する板金工事、金属外壁材の固定、鋼製下地への建築金物の取付けなどです。選定時には、下地の材質と板厚、先端の穴あけ能力、取付け部材の厚さ、必要なねじ込み長さを確認します。また、ソケットの適合寸法と作業空間も重要です。厚鋼板への施工では、先端の穴あけ条件に合った回転数や押付け条件で作業することが求められます。

ドリルねじに関連するJIS規格やISO規格には、ねじ部の寸法、頭部形状、機械的性質、試験方法などを定めたものがあります。

本製品はNo.5ポイントのドリル先端と六角頭を特徴とする製品ですが、登録情報には特定のJIS規格番号やISO規格番号の記載がありません。そのため、特定規格への適合品とは断定しません。

また、No.5という表記はドリル先端のポイント区分を示すものであり、それだけでJIS規格やISO規格への適合を意味するものではありません。

製品の選定では、呼び径と長さに加え、先端の穴あけ能力、頭部寸法、ねじ部の寸法などを確認することが重要です。

ＭＲＸ（ＮＯ５（ＨＥＸは、厚鋼板への締結を想定したNo.5ポイントの六角頭ドリルねじで、5.5×35-5.5×65の3サイズが登録され、板金工事や金属外壁材などの固定に使用される締結部品です。
