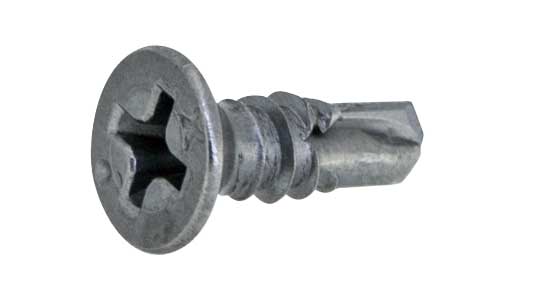

ＭＲＸ（皿は、皿頭形状を採用したＭＲＸシリーズのドリルねじです。金属下地や建築部材の固定に使用されるねじで、特に取付け面から頭部が突出するのを抑えたい場合に選定します。皿頭のドリルねじは、適合する皿穴に頭部を収めながら締結できることが特徴です。

皿頭は上面が平らで、下面に傾斜を持つ頭部形状です。取付け部材に対応する皿穴を設けることで、頭部を取付け面とほぼ同じ高さに納められます。このため、パネルやカバー材など、表面の凹凸や周辺部材との干渉を抑えたい箇所に適しています。ただし、皿穴の形状や深さが適切でないと、頭部が突出したり、座面が十分に接触しなかったりするため、取付け部材側の加工条件も重要です。

本製品の登録サイズは4×13、4×16、4×19、4×25の4種類です。呼び径は4のみで、材質はステンレス、表面処理は生地です。皿頭ねじの長さは頭部を含む全長で表すため、必要なねじ込み長さを選定する際は、取付け部材の厚さと頭部の納まりを合わせて考慮します。

ドリルねじは一般に先端に穴あけ用の刃先を備え、適合する金属下地に対して穴あけとねじ込みを連続して行います。あらかじめ下穴を加工する工程を減らせることが使用理由の一つです。ただし、施工可能な板厚や下地の種類は、ねじの先端形状と製品仕様によって異なります。

ＭＲＸシリーズは、金属下地への施工を想定したドリルねじとして紹介されています。一般的な使用場面には、建築金物、板金部材、金属製パネル、設備部品などの固定があります。特に、取付け面の仕上がりを重視する場所では皿頭形状が選定のポイントになります。

選定時は、ねじの呼び径と長さに加え、皿頭の直径・角度、皿穴の寸法、ドライバービットの適合、下地の材質と厚さを確認します。取付け面の仕上がりと下地への締結条件を両立させることが大切です。

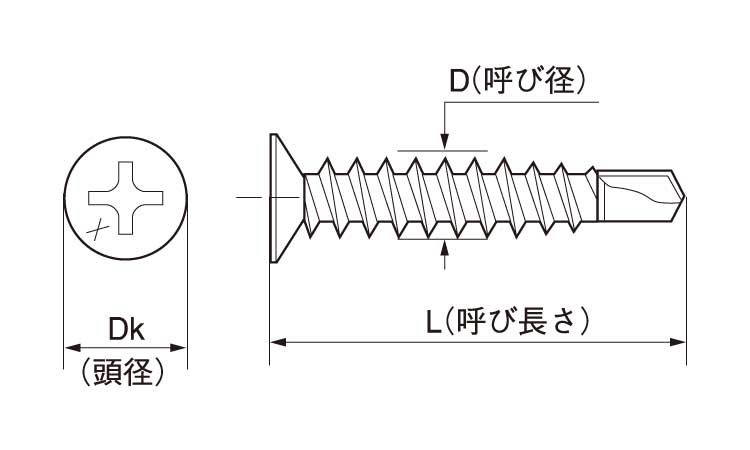

ドリルねじに関連するJIS規格やISO規格には、頭部形状、ねじ部の寸法、機械的性質、試験方法などを定めるものがあります。 ただし、適用される規格は頭部形状、ねじ山の仕様、先端形状、材質などによって異なります。 本製品の登録情報には、特定のJIS規格番号やISO規格番号の記載がありません。そのため、特定規格への適合品とは断定しません。 皿頭ねじでは、頭部の直径や角度、ねじ部の寸法、先端のドリル部分の仕様が重要な選定項目です。取付け部材の皿穴形状と合わせて寸法図を確認します。

ＭＲＸ（皿は、皿頭形状を採用したＭＲＸシリーズのドリルねじで、4×13～4×25の4サイズが登録され、金属部材や建築金物などを固定する際に取付け面からの頭部の突出を抑えたい用途で選定される締結部品です。
