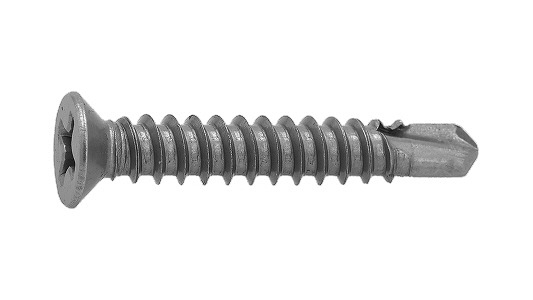

ＦＲＸ（皿Ｄ＝７）は、皿頭とドリル形状の先端を備えた、セルフタッピングカテゴリのねじです。金属板や取付金具などを金属下地に固定する際に使用します。ドリルねじは、先端で穴をあけながらねじ込み、ねじ山を下地にかみ合わせて部材を固定する構造です。穴あけと締結を連続して行えるため、金属下地への取付作業で使用されます。

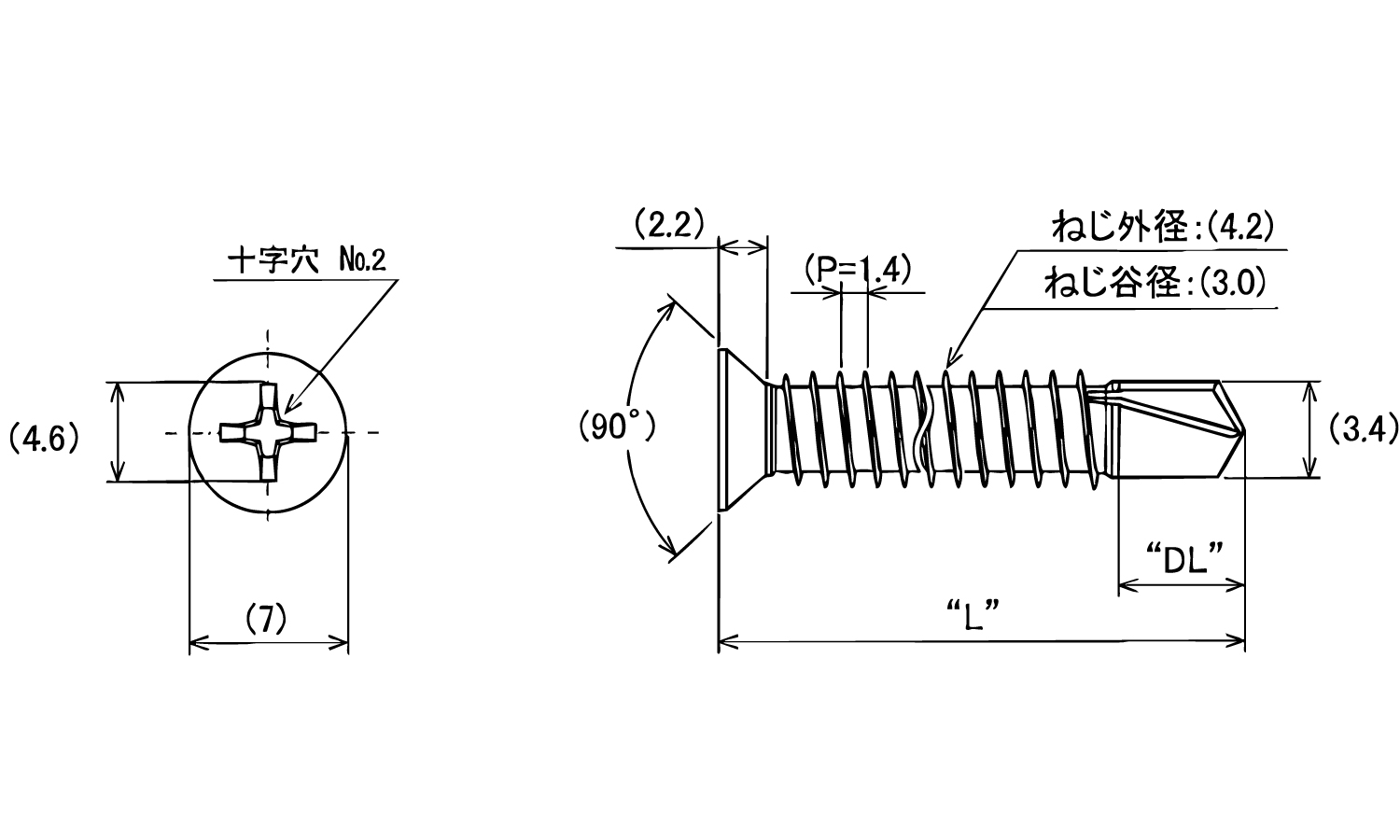

本製品は、頭部径D＝7の皿頭タイプです。皿頭は上面が平らで、下面が円すい状になった形状を指します。取付材に設けた皿穴へ頭部を納めることで、取付面からの突出を抑えられます。頭部径が指定されている取付部では、呼び径や長さだけでなく、皿穴と頭部の寸法を合わせることが重要です。D＝7という表記は頭部径を示しますが、皿頭の角度や高さまで示すものではありません。

一般的なドリルねじは、金属板、取付金具、建築金物などを金属下地へ固定する用途で使用されます。先端のドリル形状で穴をあけ、その後にねじ山をかみ合わせて締結する仕組みです。ただし、施工できる下地の材質や板厚、下穴の要否は製品の仕様と施工条件によって異なります。

本製品の登録サイズは4×10、4×13、4×16、4×19、4×25、4×30、4×35、4×40、4×50の9種類です。材質はSUS410、表面処理は生地で統一されています。必要な長さに合わせて選定できる一方、呼び径・材質・表面処理については登録された仕様からの選択となります。

選定時には、皿穴の径・深さ・角度、取付材と金属下地の厚さ、呼び径と長さ、使用工具、先端の突出スペースを確認します。皿ねじの長さは一般に頭部を含む全長で表されるため、必要なねじ込み長さを判断する際は、その点にも注意してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じたJIS規格やISO規格があります。規格では、ねじ山、頭部形状、先端形状、寸法などが定められる場合があります。

本製品について登録情報から確認できるのは、呼び径4の実質9サイズ、材質SUS410、表面処理は生地という内容です。

今回確認した登録情報と公式商品ページには、本製品に適用される具体的なJIS規格番号やISO規格番号の明記がありません。そのため、特定の規格への適合は断定できません。

また、頭部径D＝7という表示だけで、皿頭の角度やその他の寸法が特定の規格に一致すると判断することもできません。設計図面や施工仕様書で規格が指定されている場合は、頭部寸法、皿穴の形状、ねじ山、先端形状、呼び径、長さ、材質、表面処理を要求仕様と照合してください。

ＦＲＸ（皿Ｄ＝７）は、頭部径D＝7の皿頭とドリル形状の先端を備えた金属下地への締結用ねじで、呼び径4の実質9サイズ、材質はSUS410、表面処理は生地が登録されているドリルねじです。
