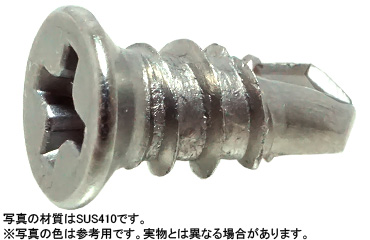

ＦＲＸ（皿Ｄ＝６は、皿頭とドリル形状の先端を備えた、セルフタッピングカテゴリのねじです。金属板や取付金具などを金属下地に固定する際、先端で穴をあけながらねじ込むドリルねじの一種として使用します。穴あけと締結を連続して行えることが、ドリルねじを選ぶ理由の一つです。

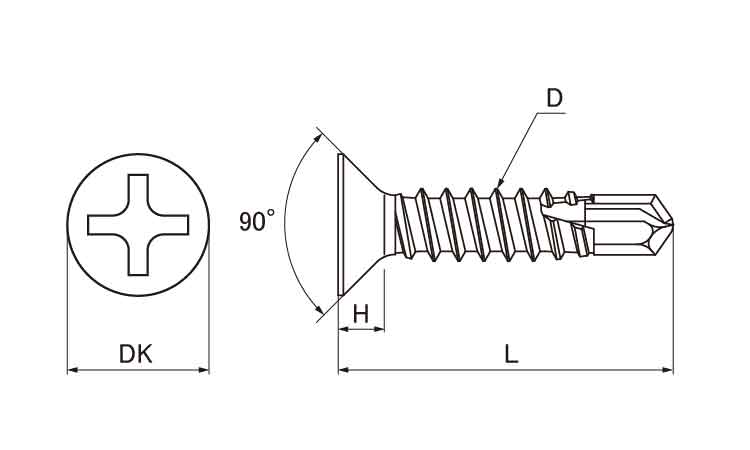

本製品は、頭部径D＝6の小頭タイプとして掲載されています。一般的な皿頭は、上面が平らで下面が円すい状になった形状です。取付材に設けた皿穴へ頭部を納めることで、取付面からの頭部の突出を抑えられます。特に、取付部の表面を平らに仕上げたい場合や、頭部が周辺部品に干渉するのを避けたい場合に使用されます。ただし、頭部を適切に納めるには、皿穴の径や深さ、角度を合わせる必要があります。

ドリルねじは、先端のドリル形状で適合する金属下地に穴をあけ、ねじ山をかみ合わせながら固定する構造です。一般的には、金属板や建築金物、取付金具などの施工に用いられます。実際に施工できる下地の材質や板厚は製品の仕様によって異なるため、取付対象に合った条件で使用します。

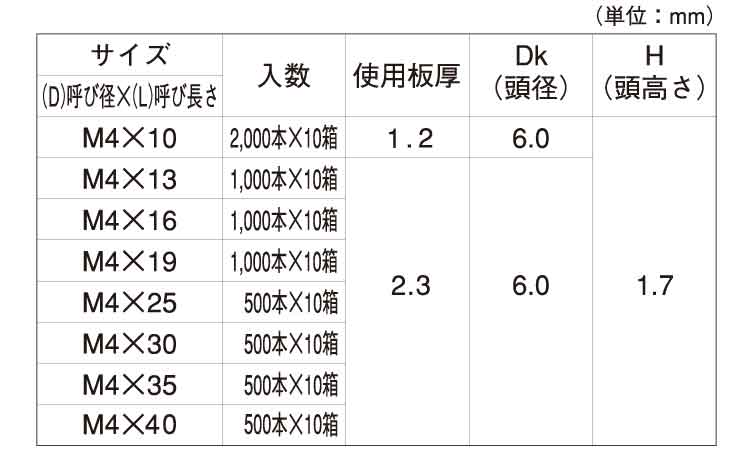

本製品の登録サイズは4×10、4×13、4×16、4×19、4×25、4×30、4×35、4×40の8種類です。材質はSUS410、ステンレス、鉄の3種類で、表面処理は6種類あります。登録されている材質と表面処理の組み合わせはサイズごとに異なります。

選定時には、皿穴の形状と頭部寸法、取付材と金属下地の厚さ、呼び径と長さ、使用工具、先端の突出スペースを確認します。なお、皿ねじの長さは頭部を含む全長で表されるため、必要なねじ込み長さを計算する際は、その点にも注意してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じたJIS規格やISO規格があります。規格では、ねじ山、頭部形状、先端形状、寸法などが定められる場合があります。

本製品について登録情報から確認できるのは、呼び径4の実質8サイズ、材質3種類、表面処理6種類という内容です。

登録情報と確認した公式商品ページには、本製品に適用される具体的なJIS規格番号やISO規格番号の明記がありません。そのため、特定の規格への適合は断定できません。

また、頭部径D＝6という表示だけで、皿頭の角度やその他の寸法が特定の規格に一致すると判断することもできません。設計図面や施工仕様書で規格が指定されている場合は、頭部寸法、皿穴の形状、ねじ山、先端形状、呼び径、長さ、材質、表面処理を要求仕様と照合してください。

ＦＲＸ（皿Ｄ＝６は、頭部径D＝6の皿頭とドリル形状の先端を備えた金属下地への締結用ねじで、呼び径4の実質8サイズ、材質3種類、表面処理6種類が登録されているドリルねじです。
