ＦＲＸ（シンＷは、シンワッシャー頭とドリル形状の先端を備えた、セルフタッピングカテゴリのねじです。金属板や取付金具などを金属下地に固定する際、先端で穴をあけながらねじ込むドリルねじの一種として使用します。穴あけと締結を連続して行えるため、金属下地への部材取付けに用いられます。

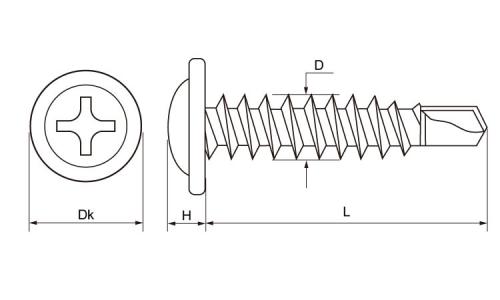

シンワッシャー頭は、薄型のワッシャー状の座面を持つ頭部形状です。頭部の座面で取付材を押さえる構造で、頭部の突出量と接触面の両方を考慮したい場合に選ばれます。一般的ななべ頭やトラス頭とは頭部の輪郭が異なり、皿頭のように取付材に皿穴を設けて頭部を沈めることを前提とした形状でもありません。なお、商品名に「Ｗ」が含まれていますが、別体の座金が付属することを意味するものではありません。

ドリルねじは、先端のドリル形状で適合する金属下地に穴をあけ、ねじ山をかみ合わせながら部材を固定するねじです。一般的には金属板、取付金具、建築金物などの取付けに使用されます。実際に施工できる下地の材質や板厚は製品ごとの適用条件によって異なるため、使用する部材に合ったねじを選ぶことが重要です。

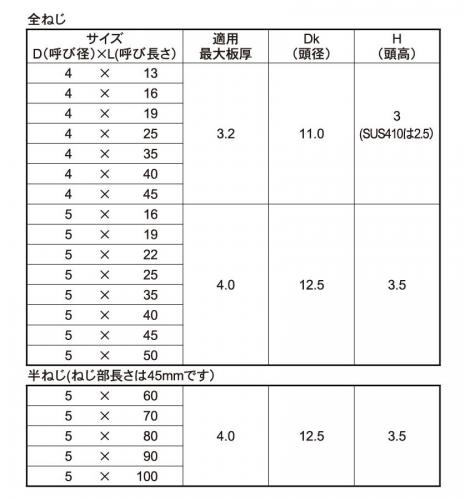

登録サイズは呼び径4・5の実質21サイズです。材質はSUS410と鉄、表面処理は生地、BK(黒)、GB(茶)、ﾕﾆｸﾛ(銀)、塗装ﾎﾜｲﾄ、SC-2の6種類です。

選定時には、取付材と金属下地の材質・厚さ、呼び径と長さ、頭部の直径・高さ、使用工具、先端の突出スペースを確認します。特に長尺品では、必要なねじ部長さと取付材の厚さを合わせて検討してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じたJIS規格やISO規格があります。これらの規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品について登録情報から確認できるのは、呼び径4・5の実質21サイズ、材質2種類、表面処理6種類です。今回確認した登録情報と公式商品ページには、本製品に適用される具体的なJIS規格番号やISO規格番号の明記がありません。そのため、特定の規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、頭部寸法、ねじ山、先端形状、呼び径、長さ、材質、表面処理などを要求仕様と照合してください。

ＦＲＸ（シンＷは、シンワッシャー頭とドリル形状の先端を備えた金属下地への締結用ねじで、呼び径4・5の実質21サイズ、材質2種類、表面処理6種類が登録されているドリルねじです。
