ＦＲＸ（皿は、皿頭とドリル形状の先端を備えた、金属板や取付金具などの固定に使用するドリルねじです。先端のドリル部分で適合する金属下地に穴をあけ、ねじ山を形成しながら部材を締結します。頭部を取付面に納めたい施工で選ばれるねじです。

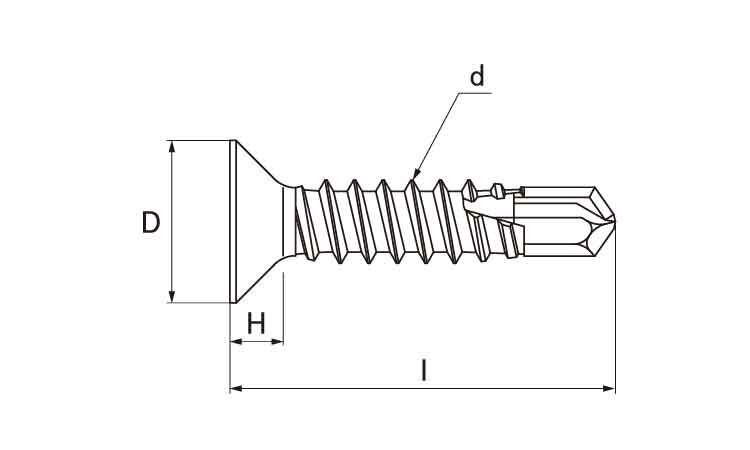

皿頭は、上面が平らで下面が円すい状になった頭部形状です。取付材に対応する皿穴があれば、締結後の頭部の突出を抑えることができます。頭部が周辺部品と干渉しないようにしたい箇所や、取付面の納まりを重視する金物の固定に使用します。皿穴のない部材では、頭部が適切に納まらない場合があるため、取付材の穴形状も重要です。

ドリルねじを使用する理由の一つは、適合する金属下地に対して、穴あけとねじ込みを連続して行えることです。一般的なドリルねじでは、先端が下地を穿孔した後、ねじ部がかみ合って部材を固定します。施工可能な板厚や下地材質は製品ごとの条件によって異なります。

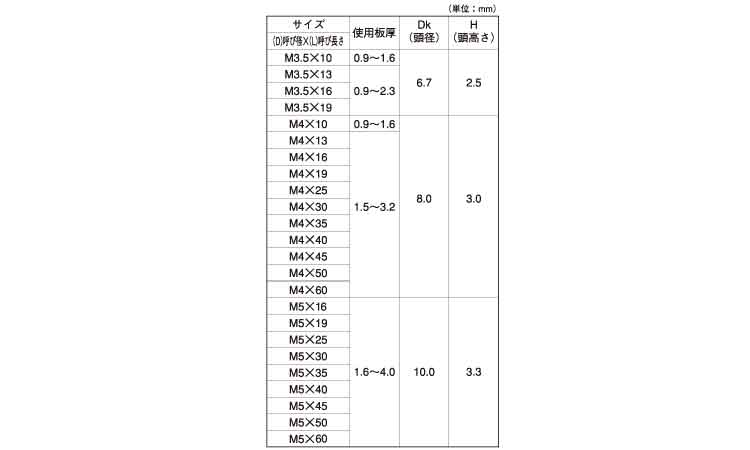

登録サイズは呼び径3.5・4・5の実質25サイズです。材質はSUS410、鉄、ステンレスの3区分、表面処理は合計9種類が登録されています。登録数の多い呼び径4は10-60mmの11サイズから選べますが、材質と表面処理によって登録されている組み合わせが異なります。

代表的な用途は、金属板や取付金具を金属下地へ固定する施工です。選定時には、取付材の厚さ、皿穴の寸法、下地の材質・板厚、必要なねじ長さ、使用工具を確認します。なお、皿頭ねじの呼び長さは、一般に頭部を含めた全長です。ネジクルの商品ページでも同様に案内されています。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品について登録情報から確認できるのは、呼び径3.5・4・5の実質25サイズ、材質3区分、表面処理9種類です。

ただし、確認した登録情報およびネジクルの商品掲載ページには、本製品に適用されるJIS規格番号やISO規格番号の明記がありません。したがって、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、頭部形状、ねじ山、先端形状、寸法、材質、表面処理などの要求事項を照合してください。

ＦＲＸ（皿は、皿頭とドリル形状の先端を備えた金属下地への締結用ねじで、呼び径3.5・4・5の実質25サイズ、材質3区分、表面処理9種類が登録されている皿頭ドリルねじです。
