ＦＲＸ（ナベは、丸みのあるなべ頭とドリル形状の先端を備えた、金属板などの締結に使用するドリルねじです。先端のドリル刃で鋼板に穴をあけ、そのままねじ込んで部材を固定する構造です。一般的な使用条件では、下穴加工とねじ込みを連続して行えるため、金属下地への取付作業に使用されます。

なべ頭は、上面が丸く盛り上がり、下面に取付材を押さえる座面を持つ頭部形状です。締結後は頭部が取付面の上に残るため、金属板や取付金具などを固定する用途に適しています。皿頭のように頭部を取付面へ沈めるための皿穴を前提としない点も特徴です。

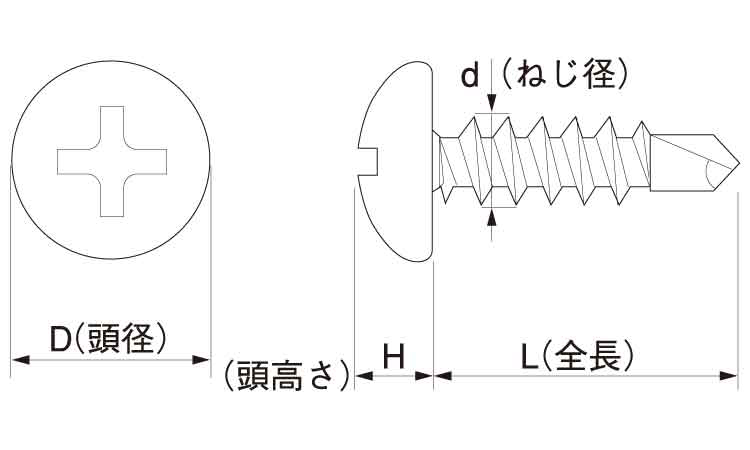

本製品の掲載寸法図では、呼び径ごとに頭径と頭高さが示されています。呼び径3.5は頭径6.7mm・頭高さ2.5mm、呼び径4は頭径8.0mm・頭高さ3.0mm、呼び径5は頭径9.3mm・頭高さ3.2mmです。頭部の周囲に必要なスペースを確保する際の参考になります。

ねじ部は、先端で穴をあけた金属下地にねじ山をかみ合わせて締結する部分です。一般に全ねじとは、軸部の広い範囲にねじ山が形成された構造を指します。全ねじを選ぶ際は、取付材の厚さだけでなく、下地にねじ山がかみ合う位置と長さを確認することが大切です。本製品の登録データには全ねじ・半ねじの区分がないため、ねじ部の詳細は寸法図と照合して選定します。

登録サイズは呼び径3.5・4・5の合計28サイズです。材質はSUS410、鉄、ステンレスの3種類で、表面処理は生地、GB(茶)、BK(黒)など10種類が登録されています。サイズによって選べる材質や表面処理が異なります。

代表的な使用場面は、金属板、取付金具、各種部品を金属下地へ固定する施工です。選定時には、取付材の厚さ、下地の材質と板厚、必要なねじ長さ、頭部の納まり、使用工具を確認します。

金属板を金属下地に固定する施工、金属製の取付金具や部品の固定、なべ頭で取付材を押さえる締結、ねじ頭が取付面の上に残っても支障のない箇所、ドリル先端による穴あけとねじ込みを連続して行う施工、呼び径3.5・4・5のねじが必要な取付部、材質や表面処理の選択肢を必要とする部品取付け、掲載されている適用板厚の範囲で行う金属下地への施工。

皿頭を取付面に沈める必要がある箇所、頭部の突出が周辺部品と干渉する箇所、なべ頭以外の頭部形状が指定されている施工、呼び径3.5・4・5以外が必要な箇所、登録されていない径と長さの組み合わせが必要な箇所、指定された材質・表面処理の組み合わせが登録されていない箇所、下地の板厚が製品の適用条件を超える施工、ドリル先端による穴あけに適さない下地、ねじ頭の周囲に必要なスペースを確保できない箇所。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

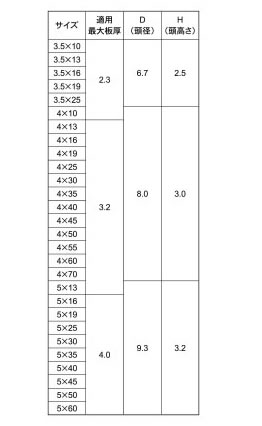

本製品について確認できるのは、呼び径3.5・4・5の28サイズ、材質3種類、表面処理10種類という登録情報と、ネジクルに掲載されている頭部寸法・適用最大板厚です。

ただし、確認した登録情報と商品掲載ページには、本製品に適用されるJIS規格番号やISO規格番号の明記がありません。そのため、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、頭部形状、ねじ山、先端形状、寸法、材質、表面処理などの要求事項を照合してください。

ＦＲＸ（ナベは、丸みのあるなべ頭とドリル形状の先端を備えたドリルねじで、呼び径3.5・4・5の実質28サイズ、材質3種類、表面処理10種類が登録されている金属下地への締結用ねじです。
