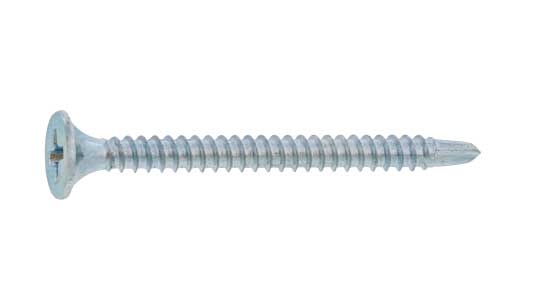

フラッシュポイント　ラッパは、ラッパ状の頭部とドリル形状の先端を備えたねじです。金属下地にボード材などを取り付ける際に使用され、先端で穴をあけながらねじ込むドリルねじの一種です。取付材の表面に頭部を納めたい施工で、ラッパ頭の形状を生かして固定します。

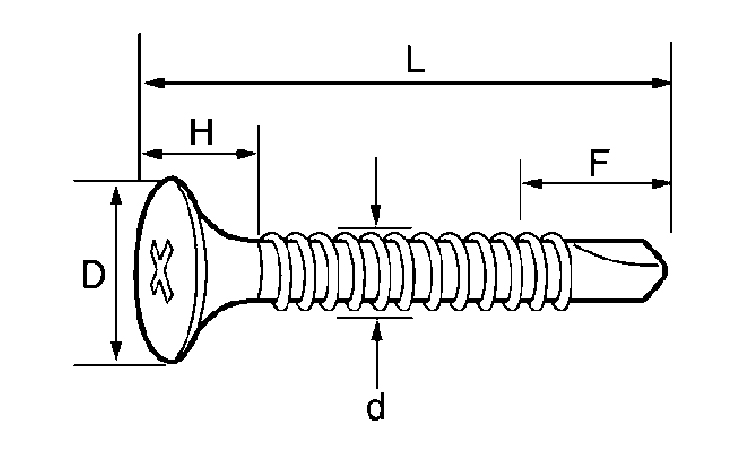

ラッパ頭は、頭部の上面から軸部に向かって緩やかに絞り込まれる形状です。一般的な皿頭と似ていますが、頭部下面の曲面形状が異なります。石膏ボードなどのパネル材を固定する際に使用される頭部形状で、取付面に頭部を納めることを考慮して選定します。メーカーの製品説明でも、ラッパ形状を利用したパネル材の固定用途が紹介されています。

ドリルねじは、先端の切り刃で金属下地に穴をあけ、ねじ山を形成しながら締結する構造です。適合する下地では、穴あけとねじ込みを連続して行えることが使用理由の一つです。ただし、施工できる板厚は製品ごとに異なるため、下地条件に合わせた選定が必要です。

メーカーの製品資料では、本製品のねじ部は全ねじ仕様として掲載されています。全ねじとは、軸部の広い範囲にねじ山が設けられた構造です。取付材の厚さと金属下地にかみ合う部分を考慮し、必要な長さを選びます。

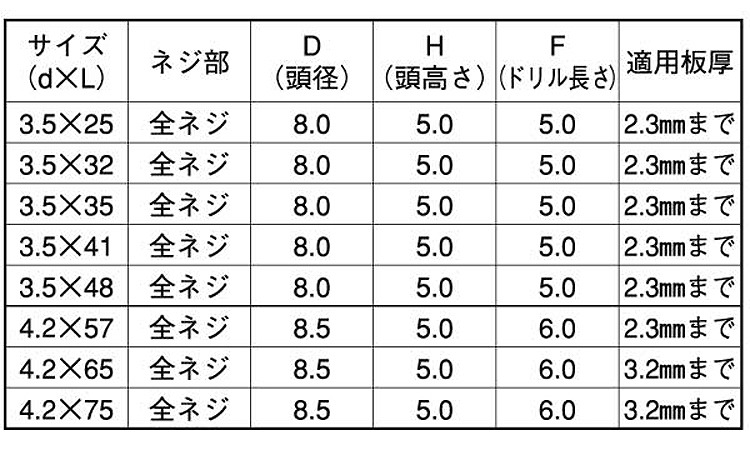

本製品の登録サイズは3.5×25から4.2×75までの実質8サイズです。呼び径3.5は25、32、35、41、48mm、呼び径4.2は57、65、75mmが登録されています。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。

ラッパ頭はボード材の固定に使われますが、すべてのボード材や金属下地に同じ条件で施工できるわけではありません。選定時には、取付材の種類と厚さ、下地の材質と板厚、必要なねじ込み長さ、頭部の納まりを確認します。

一般的ななべ頭や六角頭のドリルねじと異なり、ラッパ頭はパネル表面への頭部の納まりを考慮する用途に適しています。設計図面で頭部形状が指定されている場合は、その指定を優先して選定してください。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品の登録情報から確認できるのは、呼び径3.5と4.2、長さ25-75mmの8サイズ、材質が鉄、表面処理が三価ﾎﾜｲﾄ(銀)であることです。

メーカー製品資料では、ラッパ頭のドリルねじとして紹介され、ねじ部は全ねじ仕様として掲載されています。

ただし、今回確認した登録情報と参照資料には、本製品に適用されるJIS規格番号やISO規格番号の明記がありません。そのため、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、頭部形状、ねじ山、先端形状、寸法、材質、表面処理などの要求事項を照合してください。

フラッシュポイント　ラッパは、ラッパ状の頭部とドリル形状の先端を備えた鉄製の全ねじドリルねじで、呼び径3.5・4.2の実質8サイズが登録され、表面処理は三価ﾎﾜｲﾄ(銀)です。
