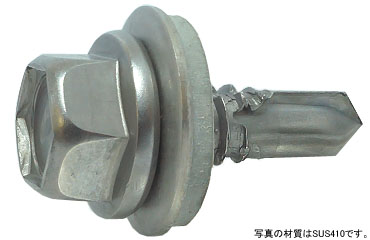

ピアスボンデルＷシールＨＥＸ（全は、六角頭を表す「HEX」と「ボンデルWシール」の名称を持つピアスねじです。呼び径5・6、長さ19・25・35・45mmの組み合わせによる実質8サイズを展開しています。材質は鉄とSUS410、表面処理は三価ホワイト（銀）と生地です。

初心者向けには、「六角形の頭部を工具で回して取り付けるタイプのピアスねじ」と理解すると分かりやすい製品です。HEXは六角形を意味し、一般に六角頭のねじは、頭部の外側に適合するソケットやレンチを使用して締め付けます。頭部に工具を掛ける方式が、十字穴付きのPANタイプや皿タイプとの違いです。

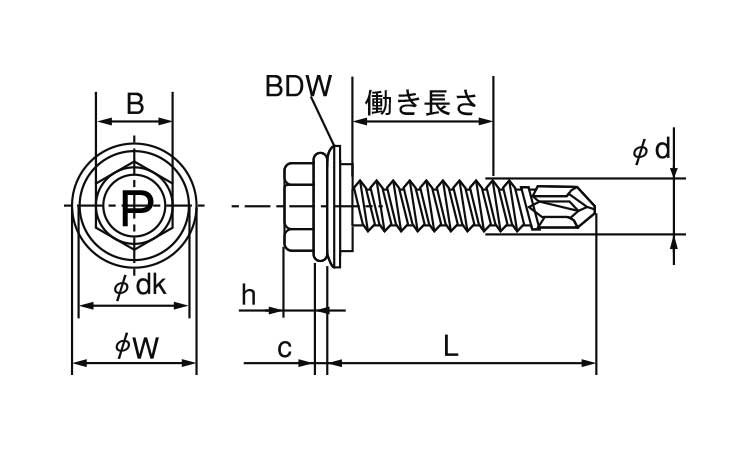

本品の寸法表では、呼び径5の頭部寸法がφdk11.1mm、B8.0mm、h3.9mm、c1.7mm、呼び径6ではφdk13.2mm、B9.5mm、h4.8mm、c2.0mmと記載されています。施工工具の選定では、頭部の寸法と工具の適合を確認してください。

商品名には「ボンデルWシール」とあります。寸法表にはφWとして、呼び径5で14.3mm、呼び径6で16.3mmが記載されています。ただし、シール部分の具体的な構造や材質、防水性能、気密性能については確認できません。名称だけでシール性能が保証されていると判断することはできません。

各サイズには「グレー」という表記が含まれていますが、この表記が示す部位や仕様については説明されていません。表面処理の種類とは区別して確認してください。

一般的なピアスねじは、先端のドリル部で穴あけを行いながら部材を締結する構造です。本品の寸法表では、呼び径5の削孔板厚が2.3~4.3mm、呼び径6が2.3~6.0mmと記載されています。ただし、実際の施工可否は相手材の種類や硬さ、施工工具、締付け条件などによって異なります。

寸法表には、各サイズの働き長さも記載されています。呼び径5では5×19が6mm、5×25が12mm、5×35が22mm、5×45が32mmです。呼び径6では6×19が3mm、6×25が9mm、6×35が19mm、6×45が29mmです。取付部材の厚みや必要な締結条件に応じて選定してください。

本品の商品名には「（全」という表記があります。寸法表にはねじ部の長さを示す欄がないため、ねじ山の範囲については製品図面で確認してください。

本品を選ぶ理由は、HEXタイプの頭部とボンデルWシール仕様が指定された箇所で、必要な寸法や材質に合わせて選定できることです。機械・設備の取付けや既存ねじの交換では、呼び径と長さだけでなく、頭部寸法、相手材、施工工具との適合を確認してください。

JIS規格やISO規格には、ねじの頭部形状、ねじ部、寸法などに関する規格があります。

ピアスボンデルＷシールＨＥＸ（全について、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できません。そのため、具体的なJIS・ISO規格への適合品とは断定できません。

HEXやボンデルWシールという名称だけで、本品の規格適合を判断することはできません。

規格への適合や既存品との互換性が必要な場合は、製品図面や仕様書で頭部寸法、ねじ部、先端形状などを確認してください。
