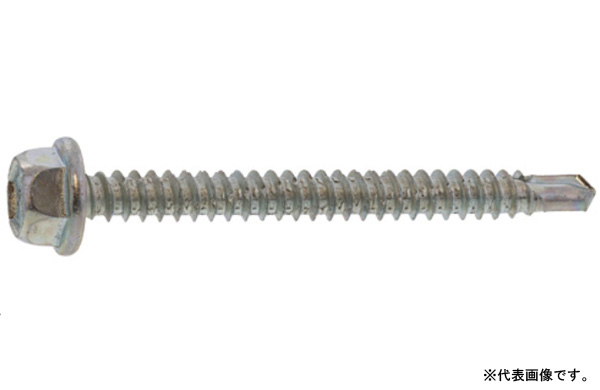

ピアスＨＥＸ（全ねじ）は、六角頭と全ねじ仕様を組み合わせたピアスねじです。一般的なピアスねじはドリルねじとも呼ばれ、先端のドリル部で相手材に穴をあけながら、ねじ山によって締結する構造を持ちます。初心者向けに説明すると、穴あけとねじ締めを連続して行うためのねじです。

本商品の特徴は、HEXと呼ばれる六角頭を採用している点です。一般的な六角頭は、頭部外周に六角形の平面を持ち、対応するソケットやレンチで締め付ける形状です。十字穴付きのねじとは工具を掛ける位置が異なるため、使用工具や作業スペースを考慮して選定します。

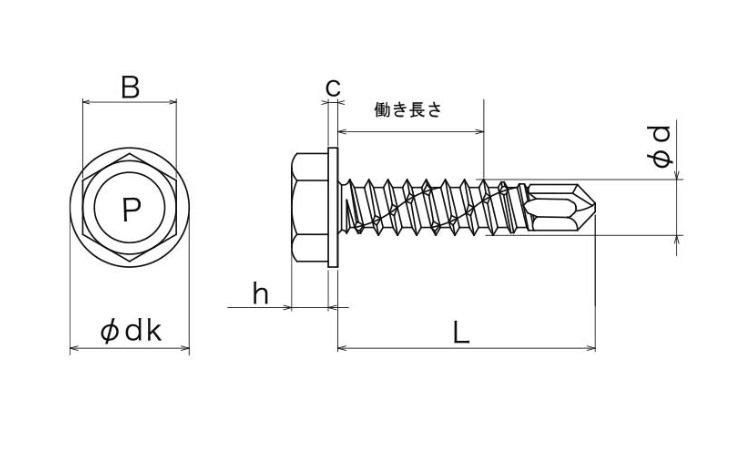

入力された寸法表では、5X50・5X60のφdkは11.1mm、Bは8.0mm、hは3.9mm、cは1.7mmです。6X50・6X60・6X70ではφdkが13.2mm、Bが9.5mm、hが4.8mm、cが2.0mmです。各記号の定義と使用工具との適合は製品図面で確認してください。

本商品は全ねじ仕様として登録されています。全ねじとは、軸部のほぼ全長にねじ山が設けられた構造です。一般に全ねじは、ねじ山を利用して部材を締結する用途で選ばれます。一方、半ねじは一部にねじ山のない軸部があり、部材の構成や締結方法によって使い分けられます。

商品データには、鉄製として5×50、5×60、6×50、6×60、6×70の5サイズが登録されています。SUS410製は6×90×90の表記で登録されています。後者は3つの数値を組み合わせたサイズ表記であり、各数値の詳細な意味は製品図面で確認する必要があります。

入力された寸法表では、5X50の働き長さは38mm、5X60は48mm、6X50は36mm、6X60は46mm、6X70は56mmです。適応板厚は呼び径5が1.6~4.3mm、呼び径6が1.8~6.0mmです。これらの数値は掲載された5サイズの仕様であり、SUS410製の6×90×90にそのまま適用できるとは限りません。

材質は鉄とSUS410です。SUS410はステンレス鋼の一種で、一般的なドリルねじにも使用される材質です。ただし、材質名だけで本商品の耐食性や強度を判断することはできません。必要な性能値はメーカー資料で確認してください。

代表的な使用候補には、金属板、設備部材、機器取付部、各種金属パネルなどの締結作業があります。六角頭を使用する理由は、対応する工具を頭部外周に掛けて締め付けられるためです。

施工前には、ねじ径、長さ、頭部寸法、全ねじ仕様、相手材の種類と厚さ、使用工具を確認してください。ピッチ、締付け条件、寸法表に掲載されていないサイズの削孔条件はメーカー資料による照合が必要です。

※サイズ表記は商品データの登録内容に基づいています。

※材質・表面処理の組み合わせはサイズによって異なります。

JIS規格やISO規格には、ねじの寸法、ねじ山、頭部形状、締結部品などに関する規格があります。

ピアスＨＥＸ（全ねじ）については、具体的なJIS規格番号やISO規格番号への適合を確認できません。

HEX頭や全ねじという名称だけで、特定の規格への適合を判断することはできません。

規格適合が必要な場合は、メーカーの製品図面や仕様書を確認してください。
