※商品データの登録サイズは6.0×25、寸法表のサイズ表記は6.3×25です。両者の対応関係は確認できないため、注文前にメーカーの製品図面・仕様書で照合してください。

ピアス折板緊定用は、商品データでピアスねじに分類され、折板の緊定用途向けとして登録されているねじです。折板とは、金属板などを山形や谷形に折り曲げた建築部材で、屋根材などに用いられます。緊定とは、部材を所定の位置で締め付け、固定することを指します。初心者向けに説明すると、折板部材の固定に使用するねじとして選定される製品です。

商品データに登録されているサイズは6.0×25の1種類です。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。ほかのサイズや材質、表面処理の組み合わせは確認できません。一方、添付寸法表には6.3×25と記載されているため、サイズ表記の違いについては確認が必要です。

一般的なピアスねじはセルフドリリングスクリューとも呼ばれ、先端にドリル状の刃を設け、相手材への穴あけとねじ締結を連続して行う構造です。折板の固定では、部材の位置を保持し、必要な締結状態を確保するためにねじが使用されます。

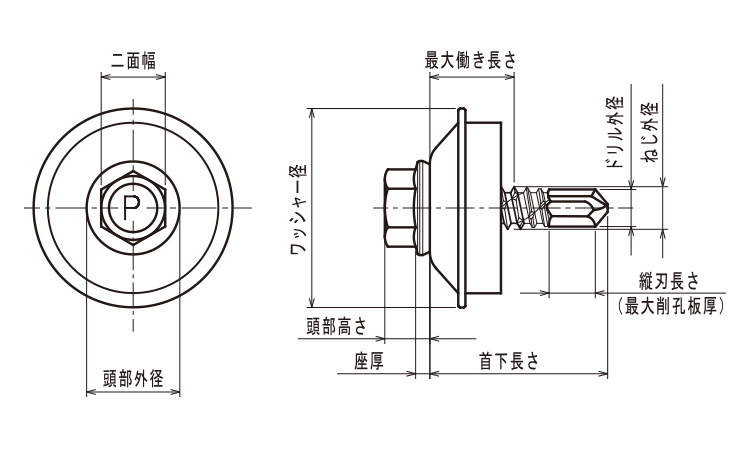

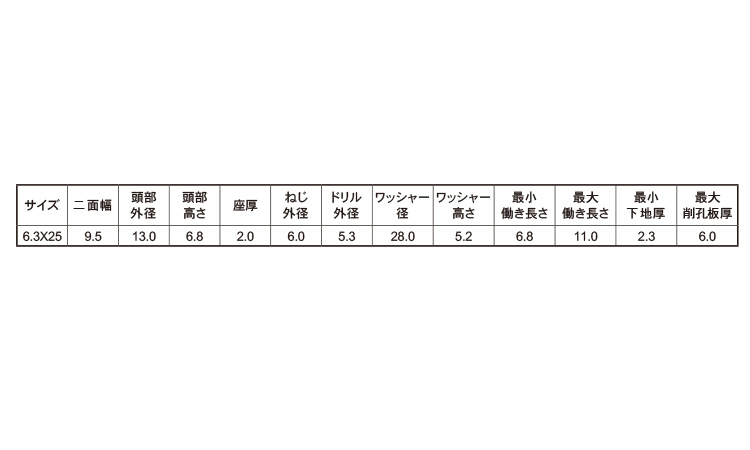

寸法表に記載された6.3×25の仕様では、二面幅9.5、頭部外径13.0、頭部高さ6.8、座厚2.0、ねじ外径6.0、ドリル外径5.3です。また、ワッシャー径28.0、ワッシャー高さ5.2と記載されています。これらは寸法表に示された数値であり、商品データの6.0×25との対応が確認できるまでは、同一仕様と断定できません。

寸法表には、最小働き長さ6.8、最大働き長さ11.0、最小下地厚2.3、最大削孔板厚6.0と記載されています。これらの値を施工条件に適用する際は、対象製品との対応関係、折板の形状、固定先の構造、メーカーが指定する施工条件を確認してください。

頭部形状は、ねじを選定するうえで重要な要素です。一般に六角頭はソケットなどで締め付ける形状、ナベ頭は上面に丸みのある形状、皿頭は対応する皿穴に収める形状です。寸法表には二面幅や頭部寸法が示されていますが、具体的な形状や使用工具との適合は製品図面で確認してください。

ねじ部については、全ねじ・半ねじの区別は確認できません。一般に全ねじは、軸部のほぼ全長にねじ山を設けた仕様で、ねじ山のある範囲で相手材とかみ合わせます。半ねじは一部にねじ山のない軸部を持つ仕様です。本商品のねじ山の範囲やピッチは、別途確認する必要があります。

折板の緊定では、折板の材質・板厚・形状、固定先の部材、取付位置、施工方法などが選定条件となります。屋根などの建築用途では、必要な保持力や設計条件を満たすことが重要ですが、本商品の引張強度、せん断強度、耐食性などの性能値は商品データから確認できません。使用前に設計図書とメーカー仕様書を照合してください。

※商品データに登録されている組み合わせです。寸法表に記載された6.3×25との対応関係は、メーカー資料で確認してください。

一般的な小ねじとの違い

一般的な小ねじは、加工済みのねじ穴やナットなどを利用して締結します。一方、一般的なピアスねじは、先端のドリル部によって穴あけと締結を連続して行う構造です。

一般的な板金用ドリルねじとの違い

本商品は折板の緊定用途向けとして区別されています。一般的な板金用ドリルねじと比較する場合は、用途名だけでなく、呼び径、全長、頭部形状、先端形状、適合板厚、締結条件を確認する必要があります。

屋根用の座金付きねじとの違い

屋根用ねじには、座金やシール部材を組み合わせた製品もあります。添付寸法表にはワッシャー径28.0、ワッシャー高さ5.2と記載されていますが、商品データの登録品との対応や、ワッシャーの材質・防水性能については確認が必要です。

JIS規格やISO規格には、ねじの寸法、ねじ山、機械的性質などを定めたものがあります。また、折板を使用する建築工事では、ねじ単体の寸法だけでなく、施工方法や建築部材としての設計条件が関係する場合があります。

ピアス折板緊定用については、商品データに具体的なJIS規格番号やISO規格番号の記載がありません。そのため、特定の規格への適合を断定することはできません。

規格適合や建築用途での採用条件を確認する際は、メーカーの仕様書、製品図面、設計図書などを照合してください。
