ピアスイレブン（ウエハＦは、商品データでピアスねじに分類されている、ウエハタイプのねじです。一般的なピアスねじはセルフドリリングスクリューとも呼ばれ、先端のドリル部で相手材に穴をあけながら、ねじ部によって締結する構造です。初心者向けに説明すると、穴あけとねじによる固定を連続して行うためのねじです。

商品データに登録されているサイズは4.2×16と4.2×19の2種類です。材質は鉄とSUS410、表面処理は三価ﾎﾜｲﾄ-ZEC、生地、三価ﾎﾜｲﾄ(銀)の3種類です。両サイズとも、鉄には三価ﾎﾜｲﾄ-ZECと三価ﾎﾜｲﾄ(銀)、SUS410には生地が登録されています。

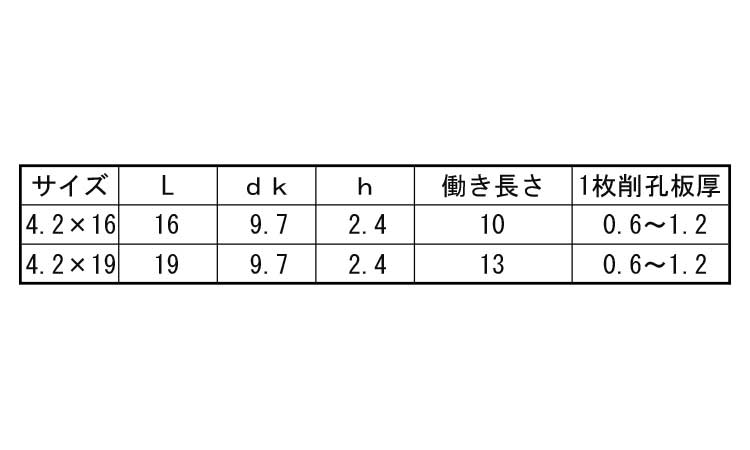

ウエハタイプとは、一般に頭部の高さを抑え、外径を比較的大きくした形状を指します。頭部で部材を押さえる構造で、取付面からの突出を抑えたい場合に選定されます。寸法表では両サイズとも頭部径dkが9.7、頭部高hが2.4と示されています。ただし、工具穴の形状については確認できません。「Ｆ」という表記についても、具体的な構造や性能を示すものとは断定できません。

寸法表では、4.2×16の全長Lは16、働き長さは10です。4.2×19の全長Lは19、働き長さは13です。1枚削孔板厚は両サイズとも0.6~1.2となっています。選定時には必要なねじ長さと相手材の板厚を照合してください。

この種類のねじを使用する理由は、先端のドリル部で穴あけを行い、そのままねじ部によって締結できることです。一般的な使用シーンとして、板材の固定、機器カバーの取付、設備パネルや各種部品の締結などが挙げられます。ただし、実際の施工では相手材の種類や厚さに応じた適合確認が必要です。

ねじ部については、商品データから全ねじ・半ねじの区別を確認できません。一般に全ねじとは、軸部のほぼ全長にわたってねじ山が設けられた仕様です。ねじ山のある範囲で相手材とかみ合わせることができます。一方、半ねじにはねじ山のない軸部があります。本商品のねじ部の範囲やピッチについては、製品図面で確認してください。

選定時には、呼び径と全長に加え、頭部の寸法、締付け工具、相手材の種類と厚さ、削孔条件を確認することが重要です。また、材質と表面処理は用途や指定仕様に合わせて選択し、必要な性能条件がある場合はメーカー資料などで確認してください。

※商品データに登録されている組み合わせです。

一般的な小ねじとの違い

一般的な小ねじは、あらかじめ加工されたねじ穴やナットなどを利用して締結します。一方、ピアスねじはドリル先端で穴をあけながら締結する構造です。

ナベ頭のドリルねじとの違い

一般的なナベ頭は上面に丸みがある形状ですが、ウエハ頭は高さを抑え、外径を比較的大きくした形状です。取付面からの突出量や頭部の設置スペースを考慮して選びます。

皿頭のドリルねじとの違い

皿頭は、対応する皿穴に頭部を収める用途で使用されます。一方、ウエハ頭は部材表面に頭部を載せて締結する形状です。取付面を完全に平らにする必要がある場合は、取付方法を確認してください。

ウエハタイプＳとの違い

同じピアスイレブンのウエハタイプでも、商品名に含まれるタイプ表記が異なります。本商品の「Ｆ」と別タイプの「Ｓ」が示す具体的な構造差は、商品データだけでは確定できません。互換性は製品図面で確認してください。

JIS規格やISO規格には、ねじの寸法、ねじ山、機械的性質などを定めたものがあります。

ピアスイレブン（ウエハＦについては、商品データに具体的なJIS規格番号やISO規格番号の記載がありません。そのため、特定のJIS規格品またはISO規格品であるとは断定できません。

規格適合が必要な場合は、メーカーの仕様書や製品図面などで確認してください。
