ピアス（丸皿Ｄ＝６（小頭

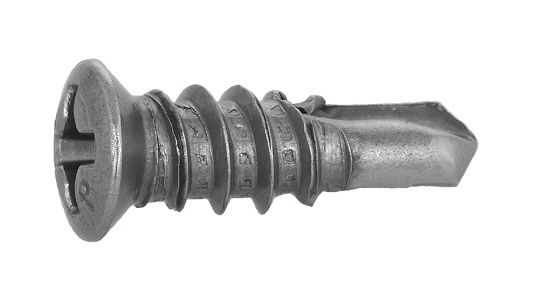

画像をクリックして拡大イメージを表示
-
10.0
-
-
サイズ：4×10~4×30（実質6サイズ）
材質：SUS410
表面処理：生地
板材や部材の固定、機械・設備まわりの取付など、丸皿形状のピアスねじによる締結が必要な箇所に使用します。

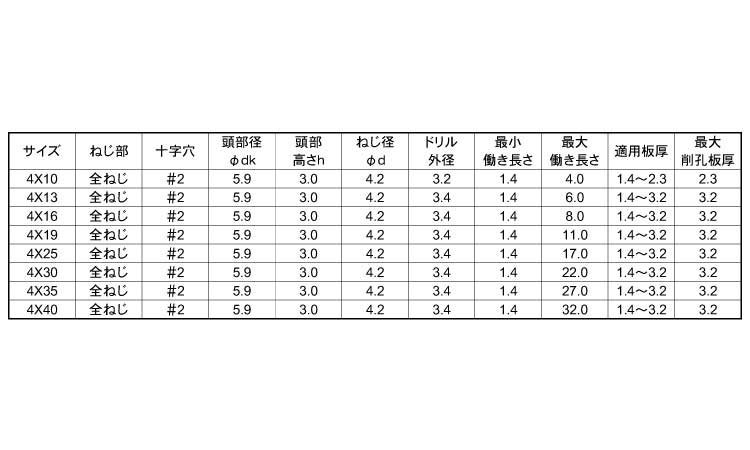

| サイズ | ねじ部 | 十字穴 | 頭部径 φdk |
頭部 高さh |
ねじ径 φd |
ドリル 外径 |
最小 働き長さ |
最大 働き長さ |
適用板厚 | 最大 削孔板厚 |
|---|---|---|---|---|---|---|---|---|---|---|
| 4×10 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.2 | 1.4 | 4.0 | 1.4~2.3 | 2.3 |
| 4×13 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 6.0 | 1.4~3.2 | 3.2 |
| 4×16 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 8.0 | 1.4~3.2 | 3.2 |
| 4×19 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 11.0 | 1.4~3.2 | 3.2 |
| 4×25 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 17.0 | 1.4~3.2 | 3.2 |
| 4×30 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 22.0 | 1.4~3.2 | 3.2 |
| 4×35 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 27.0 | 1.4~3.2 | 3.2 |
| 4×40 | 全ねじ | #2 | 5.9 | 3.0 | 4.2 | 3.4 | 1.4 | 32.0 | 1.4~3.2 | 3.2 |
ピアス（丸皿Ｄ＝６（小頭は、丸皿形状の小頭を採用したピアスねじです。商品情報では4×10、4×13、4×16、4×19、4×25、4×30の実質6サイズを展開し、材質はSUS410、表面処理は生地です。
初心者向けに簡単に説明すると、ピアスねじは先端部を利用して相手材へねじ込み、板材や部材を固定するために使われるねじです。使用する際は、ねじ径や長さだけでなく、相手材や板厚などの施工条件との適合を確認する必要があります。
本商品の頭部は丸皿形状です。一般に丸皿頭は、皿頭のような円すい状の下面と、丸みを持たせた上面を組み合わせた形状です。皿頭と比べて頭頂部に丸みがあり、PAN形状などとは頭部の収まり方が異なります。また、小頭仕様のため、頭部の張り出しを抑えたい箇所で選定候補となります。

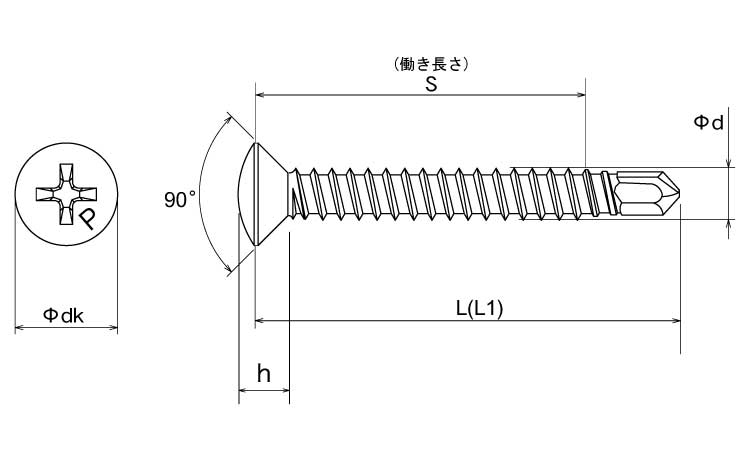

寸法表では頭部径φdkは5.9、頭部高さhは3.0、十字穴は#2、ねじ径φdは4.2です。商品名にはD=6とありますが、寸法表では頭部径φdkが5.9と示されているため、選定時は実寸値もあわせて確認してください。
寸法表では掲載されている4×10から4×40まで、ねじ部はすべて全ねじです。最小働き長さは1.4で共通し、最大働き長さはサイズに応じて4.0から32.0まで変化します。
適用板厚は4×10が1.4~2.3、4×13以降の掲載サイズが1.4~3.2です。最大削孔板厚は4×10が2.3、4×13以降が3.2です。選定時は商品ラインナップの長さだけでなく、働き長さ、適用板厚、最大削孔板厚も確認してください。
PAN頭のピアスねじとは頭部形状が異なり、本商品は丸皿形状です。一般的な皿頭は上面が平らな形状ですが、丸皿頭は上面に丸みがあります。
また、小頭仕様で、寸法表では頭部径φdk 5.9、頭部高さh 3.0です。通常の頭部寸法を前提にせず、取付部の皿形状や周辺部品との干渉を確認する必要があります。
寸法表では全サイズが全ねじで、最小働き長さ1.4、ねじ径φd 4.2が共通です。サイズごとに最大働き長さ、ドリル外径、適用板厚、最大削孔板厚が異なるため、ねじ長さだけでなく施工条件も含めて選定することが重要です。
丸皿形状の小頭です。寸法表では頭部径φdk 5.9、頭部高さh 3.0、十字穴#2です。取付部の形状、頭部の張り出し、周辺部品との干渉を確認してください。
商品情報では4×10、4×13、4×16、4×19、4×25、4×30の6サイズがあります。寸法表では掲載サイズすべて全ねじで、ねじ径φdは4.2です。必要な締結長さに合わせて選定します。
SUS410です。材質指定がある場合は、使用条件との適合を確認してください。
生地です。表面処理に指定がある場合は、必要な仕上げ条件と一致するか確認してください。
4×10の適用板厚は1.4~2.3、最大削孔板厚は2.3です。4×13以降の掲載サイズでは適用板厚1.4~3.2、最大削孔板厚3.2です。相手材、板厚、必要な働き長さ、取付スペース、施工条件を確認してください。
丸皿形状の小頭を使用したい箇所、頭部の張り出しを抑えたい取付部、4×10~4×30のサイズが適合する板材や部材の固定、機械・設備まわりの取付などに向いています。
寸法表に示された頭部寸法、働き長さ、適用板厚、最大削孔板厚などが施工条件に適合する場合に選定候補となります。
4径以外が必要な箇所、商品ラインナップで必要な長さを満たせない箇所、丸皿頭の形状が取付部に適合しない箇所には向きません。
また、寸法表に示された適用板厚や最大削孔板厚の条件に適合しない場合や、強度、耐食性、耐熱性などに厳密な指定がある場合は、必要な仕様を別途確認してください。
ねじ製品にはJIS規格やISO規格によって、ねじ山、頭部形状、寸法などが定められているものがあります。本商品については対応する具体的なJIS番号やISO番号を確認できないため、特定のJIS規格品またはISO規格品であるとは断定できません。
規格適合が必須の用途では、サイズや頭部名称だけで判断せず、図面やメーカー仕様などで確認してください。
A1. 丸皿形状の小頭を持つピアスねじで、板材や部材の締結・固定に使用するねじです。
A2. 商品情報では4×10、4×13、4×16、4×19、4×25、4×30の実質6サイズです。
A3. 商品ラインナップでは最小が4×10、最大が4×30です。
A4. SUS410です。
A5. 生地です。
A6. 寸法表では頭部径φdk 5.9、頭部高さh 3.0、十字穴#2です。
A7. はい。入力された寸法表では掲載されているサイズはすべて全ねじです。
A8. 4×10は1.4~2.3、4×13以降の掲載サイズは1.4~3.2です。
A9. 4×10は4.0、4×13は6.0、4×16は8.0、4×19は11.0、4×25は17.0、4×30は22.0です。
A10. 4×10は2.3、4×13以降の掲載サイズは3.2です。
A11. 丸皿小頭の取付形状、ねじ長さ、頭部寸法、働き長さ、適用板厚、最大削孔板厚、材質、表面処理、相手材、施工条件を確認してください。
ピアス（丸皿Ｄ＝６（小頭は、丸皿形状の小頭を採用し、4×10~4×30の6サイズから選べるSUS410製のピアスねじです。
ピアス（丸皿Ｄ＝６（小頭
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040010000 |
SUS410 | 生地 | 4X10(ｺｱﾀﾏ |
|
あり | なし | 1,500 | 11.36円 10.33円 | |
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040013000 |
SUS410 | 生地 | 4X13(ｺｱﾀﾏ |
|
あり | なし | 1,000 | 11.8円 10.73円 | |
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040016000 |
SUS410 | 生地 | 4X16(ｺｱﾀﾏ |
|
あり | なし | 1,000 | 13.54円 12.31円 | |
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040019000 |
SUS410 | 生地 | 4X19(ｺｱﾀﾏ |
|
あり | なし | 1,000 | 14.85円 13.5円 | |
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040025000 |
SUS410 | 生地 | 4X25(ｺｱﾀﾏ |
|
あり | なし | 500 | 18.78円 17.08円 | |
|
ピアス（丸皿Ｄ＝６（小頭
5003102M0040030000 |
SUS410 | 生地 | 4X30(ｺｱﾀﾏ |
|
あり | なし | 500 | 19.21円 17.47円 |
