ピアス（皿Ｄ６細目薄板ロングＭＰ
画像をクリックして拡大イメージを表示
-
13.0
-
-
※皿ネジは頭部を含む全長が長さになります。
サイズ：4×13~4×16（実質2サイズ）
材質：鉄、SUS410
表面処理：三価ホワイト(銀)、三価ステンコート(銀)、三価ホワイト-ZEC、ステンメッキ(銀)、生地、BK(黒)
薄板や部材の締結、機械・設備まわりの取付など、皿頭のピアスねじによる固定が必要な箇所に使用します。

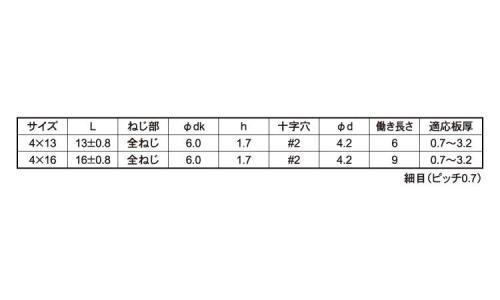

| サイズ | L | ねじ部 | φdk | h | 十字穴 | φd | 働き長さ | 適応板厚 |
|---|---|---|---|---|---|---|---|---|
| 4×13 | 13±0.8 | 全ねじ | 6.0 | 1.7 | #2 | 4.2 | 6 | 0.7~3.2 |
| 4×16 | 16±0.8 | 全ねじ | 6.0 | 1.7 | #2 | 4.2 | 9 | 0.7~3.2 |
ピアス（皿Ｄ６細目薄板ロングＭＰは、皿頭と細目のねじ部を組み合わせたピアスねじです。商品データで確認できるサイズは4×13、4×16の2種類で、いずれもP=0.7と記載されています。
初心者向けに簡単に説明すると、ピアスねじは先端部を利用して相手材へねじ込み、部材を固定するために使われるねじです。一般に、相手材や板厚などによって施工条件が変わるため、使用前に適合条件を確認することが重要です。
本商品の頭部は「皿」です。一般に皿頭は、頭部下面が円すい状になっており、相手側に設けた皿形状へ収めることで、締結後の頭部の突出を抑えやすい形状です。寸法表ではφdk 6.0、h 1.7、十字穴#2と示されています。
商品名には「D6」「細目」「薄板ロングMP」が含まれています。寸法表では頭部外径φdkが6.0で、ねじ部は2サイズとも全ねじです。また、働き長さは4×13が6、4×16が9、適応板厚はいずれも0.7~3.2です。
ねじ部については商品データで4径、P=0.7であることが確認できます。φdは4.2で共通です。既存品との交換では、呼び径と長さだけでなく、P=0.7、頭部径、働き長さ、適応板厚も確認してください。
材質は鉄とSUS410が登録されています。サイズ、材質、表面処理には組み合わせがあるため、必要な長さだけでなく、実際に選択できる仕様を確認して選定してください。
トラス頭やなべ頭などとは頭部形状が異なり、本商品は皿頭です。一般に皿頭は相手側の皿形状に収めて使用するため、頭部の突出を抑えたい締結に適しています。
寸法表では頭部外径φdk 6.0、頭部高さh 1.7、十字穴#2です。また、商品データではP=0.7と記載されており、異なるピッチのねじとは同一条件として扱わず、使用条件を確認する必要があります。
2サイズとも全ねじで、適応板厚は0.7~3.2です。働き長さは4×13が6、4×16が9で異なるため、全長だけでなく必要な働き長さも確認して選定してください。
皿頭です。寸法表ではφdk 6.0、h 1.7、十字穴#2です。相手側の取付形状が皿頭に適しているか確認します。
4×13と4×16の2サイズで、いずれもP=0.7です。寸法表では2サイズとも全ねじ、φdは4.2です。必要な長さと相手材の条件を確認して選びます。
鉄とSUS410が登録されています。選択するサイズや表面処理との組み合わせを確認してください。
三価ホワイト(銀)、三価ステンコート(銀)、三価ホワイト-ZEC、ステンメッキ(銀)、生地、BK(黒)が登録されています。材質やサイズによって選択できる仕様が異なります。
寸法表では適応板厚0.7~3.2です。相手材、板厚、取付部の形状、必要な働き長さ、施工条件を確認します。強度、耐食性、耐熱性などに指定がある場合は、必要な性能値や仕様を個別に確認してください。
皿頭を収める取付形状を持つ箇所、締結後の頭部の突出を抑えたい箇所、4×13または4×16が適合する箇所、P=0.7のねじ条件を必要とする薄板や部材の固定、機械・設備まわりの取付などに向いています。
適応板厚0.7~3.2の条件に適合し、4×13では働き長さ6、4×16では働き長さ9が必要な箇所で選定候補となります。
皿頭を受ける形状が適さない箇所、4径以外が必要な箇所、13・16以外の長さが必要な箇所、P=0.7が使用条件に合わない箇所には向きません。
また、適応板厚0.7~3.2の範囲に適合しない箇所や、強度などに厳密な指定がある場合は、個別仕様を確認する必要があります。
ねじ製品にはJIS規格やISO規格で、ねじ山、頭部形状、寸法などが定められているものがあります。本商品については、商品データに対応する具体的なJIS番号やISO番号の記載が確認できません。そのため、特定のJIS規格品またはISO規格品であるとは断定できません。
規格への適合が必要な用途では、4径やP=0.7という情報だけで判断せず、図面やメーカー仕様などで確認してください。
A1. 皿頭と細目のねじ部を組み合わせたピアスねじです。商品データでは4×13、4×16の2サイズとP=0.7の仕様が確認できます。
A2. 4×13と4×16の2サイズです。
A3. 4×13、4×16ともにP=0.7と記載されています。
A4. 鉄とSUS410が登録されています。
A5. 寸法表ではφdk 6.0、h 1.7、十字穴#2です。
A6. はい。入力された寸法表では4×13、4×16ともに全ねじです。
A7. 一般に、ねじ山の間隔であるピッチが細かいねじを表す呼び方です。本商品ではP=0.7と記載されています。
A8. 寸法表では4×13、4×16ともに0.7~3.2です。
A9. 4×13は6、4×16は9です。
A10. 皿頭の取付形状、4×13または4×16の長さ、P=0.7、材質、表面処理、働き長さ、適応板厚、相手材などの施工条件を確認してください。
A11. 商品データに具体的なJIS番号やISO番号の記載がないため、特定規格への適合は断定できません。規格指定がある場合は個別に確認してください。
ピアス（皿Ｄ６細目薄板ロングＭＰは、皿頭とP=0.7の細目ねじ部を持ち、4×13・4×16から選べるピアスねじです。
ピアス（皿Ｄ６細目薄板ロングＭＰ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
500010270040013003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 13 P=0.7 |
|
あり | なし | 1,000 | 5.42円 4.93円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
500010270040013056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 13 P=0.7 |
|
要確認 | なし | 1,000 | 6.99円 6.36円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
50001027004001305S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 13 P=0.7 |
|
要確認 | なし | 1,000 | 5.48円 4.99円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
5000102700400130Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 13 P=0.7 |
|
要確認 | なし | 1,000 | 5.29円 4.81円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
500010270040016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 16 P=0.7 |
|
あり | なし | 1,000 | 6.6円 6円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
50001027004001605S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 16 P=0.7 |
|
要確認 | なし | 1,000 | 6.99円 6.36円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
5000102700400160Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 16 P=0.7 |
|
要確認 | なし | 1,000 | 6.79円 6.18円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
500310270040013000 |
SUS410 | 生地 | 4 X 13 P=0.7 |
|
あり | なし | 1,000 | 11.77円 10.7円 | |
|
ピアス（皿Ｄ６細目薄板ロングＭＰ
500310270040013008 |
SUS410 | BK(黒) | 4 X 13 P=0.7 |
|
要確認 | なし | 1,000 | 15.3円 13.91円 |
