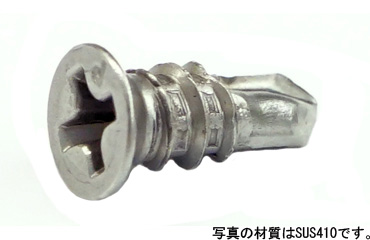

ピアス皿（小頭Ｄ＝６・Ｄ＝８）
画像をクリックして拡大イメージを表示
-
10.0
-
-
※皿ネジは頭部を含む全長が長さになります。
サイズ：4 X 10~4 X 70（実質36サイズ）
材質：鉄、SUS410
表面処理：三価ホワイト（銀）、三価ブラック（黒）、三価ステンコート（銀）、ステンメッキ（銀）、ラフレ（灰）、生地、GB（茶）
小径の皿頭が必要な機械・設備・各種部材の締結で、相手材や施工条件を確認して使用します。

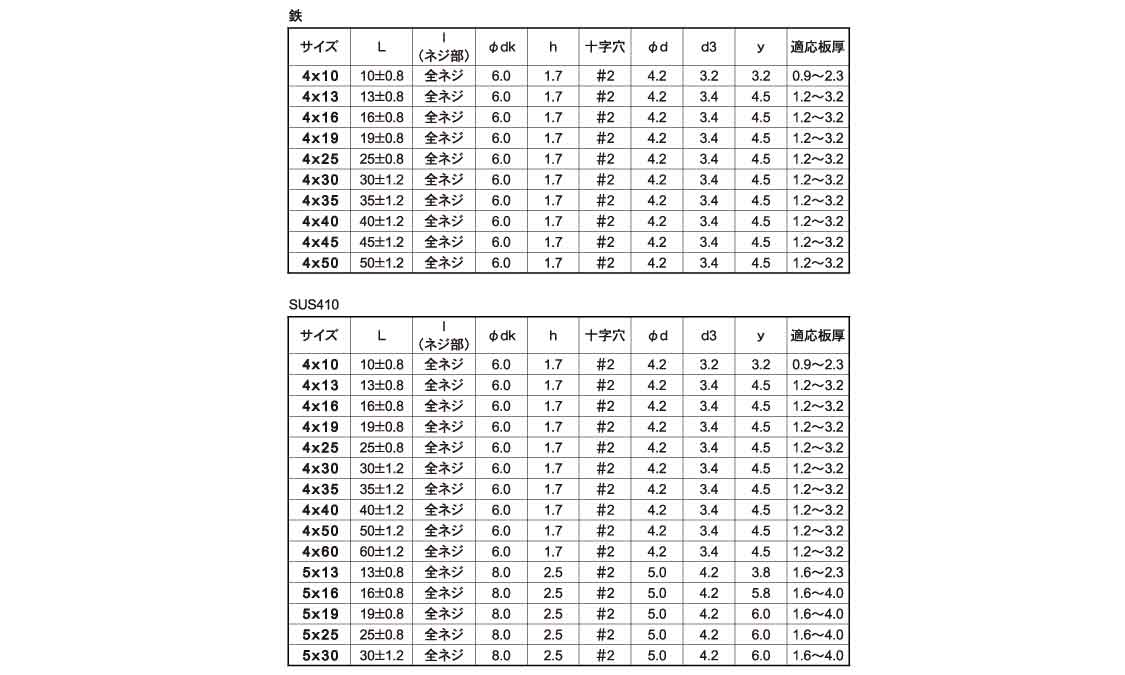

| サイズ | L | l (ネジ部) |
φdk | h | 十字穴 | φd | d3 | y | 適応板厚 |
|---|---|---|---|---|---|---|---|---|---|
| 4×10 | 10±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.2 | 3.2 | 0.9~2.3 |
| 4×13 | 13±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×16 | 16±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×19 | 19±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×25 | 25±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×30 | 30±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×35 | 35±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×40 | 40±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×45 | 45±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×50 | 50±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| サイズ | L | l (ネジ部) |
φdk | h | 十字穴 | φd | d3 | y | 適応板厚 |
|---|---|---|---|---|---|---|---|---|---|
| 4×10 | 10±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.2 | 3.2 | 0.9~2.3 |
| 4×13 | 13±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×16 | 16±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×19 | 19±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×25 | 25±0.8 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×30 | 30±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×35 | 35±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×40 | 40±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×50 | 50±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 4×60 | 60±1.2 | 全ネジ | 6.0 | 1.7 | #2 | 4.2 | 3.4 | 4.5 | 1.2~3.2 |
| 5×13 | 13±0.8 | 全ネジ | 8.0 | 2.5 | #2 | 5.0 | 4.2 | 3.8 | 1.6~2.3 |
| 5×16 | 16±0.8 | 全ネジ | 8.0 | 2.5 | #2 | 5.0 | 4.2 | 5.8 | 1.6~4.0 |
| 5×19 | 19±0.8 | 全ネジ | 8.0 | 2.5 | #2 | 5.0 | 4.2 | 6.0 | 1.6~4.0 |
| 5×25 | 25±0.8 | 全ネジ | 8.0 | 2.5 | #2 | 5.0 | 4.2 | 6.0 | 1.6~4.0 |
| 5×30 | 30±1.2 | 全ネジ | 8.0 | 2.5 | #2 | 5.0 | 4.2 | 6.0 | 1.6~4.0 |
ピアス皿（小頭Ｄ＝６・Ｄ＝８）は、皿頭を小径にしたピアスねじです。商品データではM4系とM5系を展開し、サイズ表記を重複なく整理すると実質36サイズあります。材質は鉄とSUS410です。表面処理は多数あり、サイズ・材質ごとに設定されている仕様が異なります。
本品の大きな特徴は頭部寸法です。商品情報には「小頭サイズ D（dk）＝6・・・M4、D（dk）＝8・・・M5」と明記されています。つまり、M4系は頭部径6、M5系は頭部径8の小頭仕様として選定できます。また、皿ねじは頭部を含む全長が長さとして扱われます。通常の突出する頭部とは長さの考え方が異なるため、交換品を選ぶ場合は注意が必要です。
寸法表ではM4系のφdkは6.0、hは1.7、十字穴は#2、φdは4.2です。M5系ではφdkは8.0、hは2.5、十字穴は#2、φdは5.0です。入力された寸法表の掲載範囲では、ねじ部はいずれも全ネジと示されています。
M4系の適応板厚は、4×10が0.9~2.3、4×13以降の掲載サイズが1.2~3.2です。M5系では5×13が1.6~2.3、5×16以降の掲載サイズが1.6~4.0です。サイズによってd3、y、適応板厚が異なるため、全長だけでなく各寸法を確認して選定してください。
初心者向けには、「頭部を部材側へ収める皿形状を持ち、通常の皿頭より小さい頭部径を指定したピアスねじ」と捉えると分かりやすい製品です。選定時は呼び径・長さに加え、小頭径、材質、表面処理、相手材、施工条件を確認してください。
ピアス皿（小頭Ｄ＝６・Ｄ＝８）は、一般的な皿形状のピアスねじの中でも、頭部径を小さくした仕様として区別されています。
商品情報で確認できる小頭寸法は、M4がD（dk）＝6、M5がD（dk）＝8です。寸法表でもM4系のφdk 6.0、M5系のφdk 8.0が確認できます。
通常の皿ねじや他の小頭ねじとの具体的な寸法差については、比較対象側の寸法情報がないため一律には断定できません。ただし、本品では頭部径が明示されているため、頭部外径に制約のある取付箇所で選定条件を明確にできます。
また、皿ねじでは頭部を含む全長が長さとなる点も、長さを選ぶ際の重要なポイントです。
皿頭の小頭仕様です。M4はD（dk）＝6、M5はD（dk）＝8です。寸法表ではM4系のhが1.7、M5系のhが2.5です。取付部の皿穴寸法や頭部外径との適合を確認してください。
M4系とM5系があり、複数の長さを展開しています。入力された寸法表の掲載範囲では、ねじ部はすべて全ネジです。全長L、d3、y、適応板厚もサイズごとに確認してください。
鉄とSUS410があります。同じサイズでも材質の設定が異なるため、希望する組み合わせを確認してください。
三価ホワイト（銀）、三価ブラック（黒）、三価ステンコート（銀）、ステンメッキ（銀）、ラフレ（灰）、生地、GB（茶）などがあります。サイズ・材質によって設定が異なります。
相手材、皿穴形状、必要なねじ込み量、適応板厚、施工条件を確認してください。強度・耐食性・耐熱性などに要求値がある場合は、性能情報を別途確認してください。
頭部を取付面へ収めたい締結箇所で、さらに頭部外径を小さくしたい用途に向いています。
M4でD（dk）＝6、M5でD（dk）＝8という小頭寸法が取付部に適合し、ピアスねじの施工条件を満たす機械・設備・各種部材などの締結に使用候補となります。
通常径の皿頭が指定されている箇所や、小頭径D（dk）＝6・8が取付部の皿穴に適合しない用途には向きません。
また、適用板厚、ねじピッチ、先端形状、皿角度、強度などに厳密な指定があり、それらの仕様を確認できていない場合は、詳細情報を確認してから選定してください。
ピアス皿（小頭Ｄ＝６・Ｄ＝８）について、特定のJIS規格番号またはISO規格番号への適合を示す情報は商品データで確認できません。そのため、具体的なJIS・ISO規格への適合品であるとは断定できません。
一方、本品固有の情報として、M4はD（dk）＝6、M5はD（dk）＝8という小頭寸法が明記されています。一般的な皿ねじの規格寸法をそのまま本品へ当てはめず、製品固有の頭部径を基準に選定することが重要です。規格適合が必要な場合は、製品図面や仕様書などで確認してください。
A1. 商品データのサイズ表記を重複なく整理すると、実質36サイズです。
A2. M4はD（dk）＝6、M5はD（dk）＝8です。
A3. 鉄とSUS410があります。
A4. 三価ホワイト（銀）、三価ブラック（黒）、三価ステンコート（銀）、ステンメッキ（銀）、ラフレ（灰）、生地、GB（茶）などがあります。
A5. 本品では、頭部を含む全長がねじの長さになります。
A6. 異なります。M4はD（dk）＝6、M5はD（dk）＝8です。
A7. はい。SUS410のラインナップがあります。サイズや表面処理の組み合わせは個別に確認してください。
A8. はい。入力された寸法表の掲載範囲では、M4系・M5系ともに全ネジと示されています。
A9. 4×10は0.9~2.3、4×13以降の掲載サイズは1.2~3.2です。
A10. 5×13は1.6~2.3、5×16以降の掲載サイズは1.6~4.0です。
ピアス皿（小頭Ｄ＝６・Ｄ＝８）は、M4で頭部径D（dk）＝6、M5でD（dk）＝8の小頭皿形状を採用し、鉄・SUS410を展開するピアスねじです。
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 10 |
|
あり | あり | 1,000 | 5.88円 5.35円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040010056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 10 |
|
あり | なし | 1,000 | 8.93円 8.12円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004001005S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 10 |
|
要確認 | なし | 1,000 | 7.05円 6.41円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400100Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 10 |
|
要確認 | なし | 1,000 | 6.74円 6.13円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040013003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 13 |
|
あり | あり | 1,000 | 3.99円 3.63円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040013004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 13 |
|
あり | なし | 1,000 | 5.26円 4.79円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040013045 |
鉄 | ﾗﾌﾚ(灰) | 4 X 13 |
|
あり | なし | 1,000 | 5.51円 5.01円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004001305S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 13 |
|
あり | なし | 1,000 | 4.91円 4.47円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400130A0 |
鉄 | 塗装ﾎﾜｲﾄ | 4 X 13 |
|
あり | なし | 1,000 | 9.21円 8.38円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400130B0 |
鉄 | 塗装ﾌﾞﾗｯｸ | 4 X 13 |
|
要確認 | なし | 1,000 | 6.72円 6.11円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400130C0 |
鉄 | 塗装艶消黒 | 4 X 13 |
|
要確認 | なし | 1,000 | 5.51円 5.01円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 16 |
|
あり | あり | 1,000 | 5.08円 4.62円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040016013 |
鉄 | ﾀﾞｸﾛ(灰) | 4 X 16 |
|
要確認 | なし | 1,000 | 7円 6.37円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040016045 |
鉄 | ﾗﾌﾚ(灰) | 4 X 16 |
|
あり | なし | 1,000 | 6.71円 6.1円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040016056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 16 |
|
あり | なし | 1,000 | 7.5円 6.82円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004001605S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 16 |
|
あり | なし | 1,000 | 5.91円 5.38円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400160A0 |
鉄 | 塗装ﾎﾜｲﾄ | 4 X 16 |
|
あり | なし | 1,000 | 7円 6.37円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400160B0 |
鉄 | 塗装ﾌﾞﾗｯｸ | 4 X 16 |
|
あり | なし | 1,000 | 7.1円 6.46円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400160C0 |
鉄 | 塗装艶消黒 | 4 X 16 |
|
あり | なし | 1,000 | 7.1円 6.46円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400160Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 16 |
|
要確認 | なし | 1,000 | 5.73円 5.21円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040019003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 19 |
|
あり | あり | 1,000 | 5.66円 5.15円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040019056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 19 |
|
要確認 | なし | 1,000 | 8.69円 7.9円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004001905S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 19 |
|
要確認 | なし | 1,000 | 6.9円 6.28円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400190A0 |
鉄 | 塗装ﾎﾜｲﾄ | 4 X 19 |
|
あり | なし | 1,000 | 7.41円 6.74円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400190B3 |
鉄 | 塗装ﾌﾞﾗｯｸ･下地三価ﾎﾜ | 4 X 19 |
|
要確認 | なし | 1,000 | 7.84円 7.13円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400190Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 19 |
|
要確認 | なし | 1,000 | 6.61円 6.01円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 25 |
|
あり | なし | 500 | 7.07円 6.43円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004002505S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 25 |
|
要確認 | なし | 500 | 8.64円 7.86円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400250A0 |
鉄 | 塗装ﾎﾜｲﾄ | 4 X 25 |
|
あり | なし | 500 | 8.74円 7.95円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400250Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 25 |
|
要確認 | なし | 500 | 8.25円 7.5円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 30 |
|
あり | なし | 500 | 12.11円 11.01円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040030056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 30 |
|
要確認 | なし | 500 | 18.56円 16.88円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004003005S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 30 |
|
要確認 | なし | 500 | 14.7円 13.37円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400300A0 |
鉄 | 塗装ﾎﾜｲﾄ | 4 X 30 |
|
あり | なし | 500 | 18.56円 16.88円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400300Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 30 |
|
要確認 | なし | 500 | 14.1円 12.82円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 35 |
|
あり | なし | 1,000 | 12.94円 11.77円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040035056 |
鉄 | 三価ｽﾃﾝｺｰﾄ(銀) | 4 X 35 |
|
要確認 | なし | 1,000 | 19.86円 18.06円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
50001020004003505S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 35 |
|
要確認 | なし | 1,000 | 15.79円 14.36円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
5000102000400350Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 4 X 35 |
|
要確認 | なし | 1,000 | 15.1円 13.73円 | |
|
ピアス皿（小頭Ｄ＝６・Ｄ＝８）
500010200040040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 40 |
|
あり | なし | 700 | 13.64円 12.4円 |
