ＭＢシートテクス　シンＷセットは、薄い金属板の締結に使用するシートテクスシリーズのドリルねじです。ネジクルではセルフタッピングカテゴリに登録され、メーカーのMBシートテクスシリーズは、薄板同士の締結を考慮した製品として案内されています。

一般的なドリルねじは、先端の切り刃で適合する下地に穴をあけながら、ねじ山で部材を締結します。薄板同士の固定では、穴あけの条件だけでなく、ねじ山と下地のかみ合い、取付部材の合計厚さが重要です。

本製品の名称には「シンＷセット」とあります。シンワッシャー頭は一般に、頭部が低く、座面が比較的広い形状です。取付面での頭部の突出を抑えながら、板材を押さえる用途に使用されます。取付面の納まりやセット部分の構成は、施工条件に合わせて確認します。

登録サイズは4.5×16と4.5×19の2種類です。どちらのサイズにも、鉄／三価ﾎﾜｲﾄ(銀)とSUS410／SGｻｽｶﾞｰﾄﾞの組み合わせが登録されています。材質と表面処理を選ぶ際は、使用環境と施工仕様の指定を確認します。

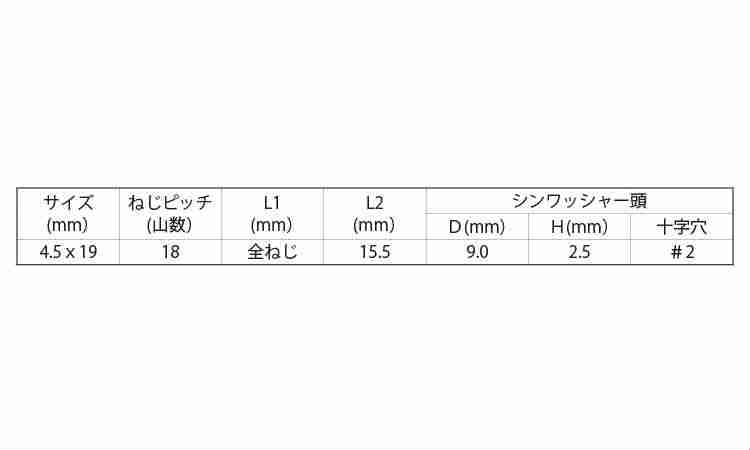

メーカーのMBシートテクス製品案内には、全ねじタイプの製品が掲載されています。全ねじは、軸部の所定範囲にねじ山が形成される構造で、薄板の締結では、ねじ山が下地に適切にかみ合うことが重要です。添付寸法表では4.5×19のL1欄が全ねじと記載されています。

また、同シリーズには、薄板の適用板厚や締結厚の目安が設定されています。施工では、相手材の厚さ、重ね合わせる部材の合計厚さ、使用工具、ねじ込み方向などを確認して選定します。

本製品は、薄板用ドリルねじとシンＷセット仕様を組み合わせて選びたい場面で検討する製品です。取付面の仕上がり、必要な固定条件、使用環境を整理することで、適切なサイズと材質を選定できます。

ドリルねじやセルフタッピングねじには、製品の種類に応じてJIS規格やISO規格が定められています。これらの規格では、ねじ山、頭部形状、先端形状、寸法などが規定される場合があります。

本製品の登録情報から確認できるのは、サイズ4.5×16・4.5×19、材質が鉄・SUS410、表面処理が三価ﾎﾜｲﾄ(銀)・SGｻｽｶﾞｰﾄﾞであることです。

今回確認した情報には、本製品に適用されるJIS規格番号やISO規格番号の記載はありません。そのため、特定規格への適合は断定できません。

設計図面や施工仕様書で規格が指定されている場合は、呼び径と長さだけでなく、ねじ山、頭部形状、先端形状、セット部分の構成なども照合してください。

ＭＢシートテクス　シンＷセットは、薄板締結用のシートテクスシリーズに属するドリルねじで、4.5×16・4.5×19の2サイズが登録され、材質は鉄・SUS410、表面処理は三価ﾎﾜｲﾄ(銀)・SGｻｽｶﾞｰﾄﾞです。
