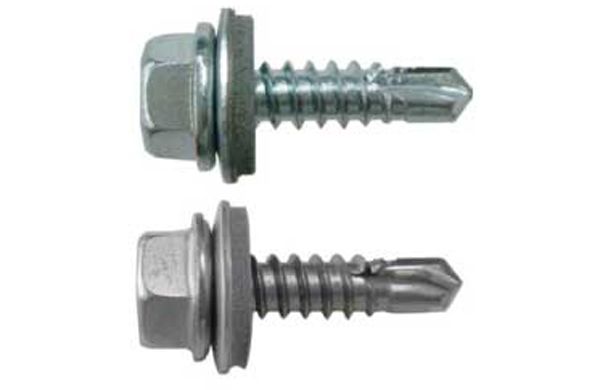

ＭＢテクス　シールＨＥＸ（ＡＺＷは、セルフタッピングカテゴリに登録されている、シールＨＥＸタイプのねじ製品です。ＨＥＸは一般に六角形を表す表記で、六角頭のねじはソケットやレンチなどを使用して締め付けます。頭部の外周に工具を掛けられるため、工具の形状や作業スペースに合わせて選定できることが特徴です。

本製品は呼び径5・6の2種類で、それぞれ長さ19・25・35・45mmが登録されています。径と長さの組合せは8サイズです。材質は鉄とSUS410で、鉄には三価ﾎﾜｲﾄ(銀)、SUS410にはSGｻｽｶﾞｰﾄﾞが登録されています。鉄製は8サイズすべて、SUS410製は6×45を除く7サイズが登録されています。

一般的なセルフタッピングねじは、相手材にねじ込む際にねじ山を形成して締結するねじです。また、ドリルねじには、先端のドリル部によって適合する材料に穴をあけながら締結できる種類があります。金属板や建築部材の取付作業では、相手材の条件に合うねじを選ぶことで、穴あけや締結の工程を検討できます。添付寸法表には切り刃仕様や適用板厚の目安が記載されているため、材質・サイズ別に照合して選定します。

商品名には「シール」が含まれています。一般に、シールねじは取付部の水や空気などの通過を抑える目的で使用されることがあります。ただし、シール材の構造、取付方法、密封性能は製品ごとに異なります。本製品についても、取付面の形状や接合部の構造を考慮して選定します。

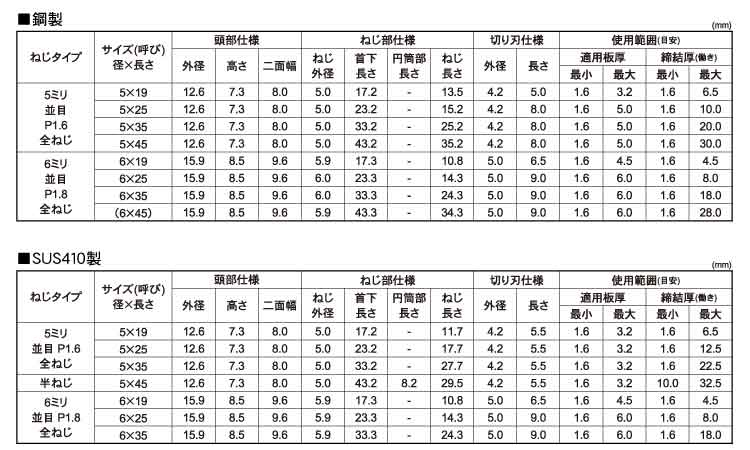

全ねじとは、一般に軸部の所定範囲にわたってねじ山が形成された構造です。ねじ山の範囲は、相手材とのかみ合いやねじ込み深さに関係します。添付寸法表では鋼製は全ねじ、SUS410製は5×45のみ半ねじとして記載されています。

代表的な使用場面には、金属板、板金部品、建築部材、取付金具、設備部材などの固定があります。選定時には、呼び径、長さ、頭部の二面幅、使用工具、相手材の材質・板厚、先端の突出量を確認します。シール性が必要な箇所では、ねじ単体だけでなく、取付面の状態や施工条件を含めて検討することが重要です。

ＭＢテクス　シールＨＥＸ（ＡＺＷの規格を確認する際には、頭部形状、ねじ部、先端形状、寸法仕様を区別して考えることが重要です。一般的なセルフタッピングねじやドリルねじには、JIS規格やISO規格によって、ねじ山形状、頭部形状、寸法などが定められている種類があります。ただし、本製品の登録情報には適用されるJIS規格番号やISO規格番号は記載されていません。そのため、特定の規格への適合を断定することはできません。

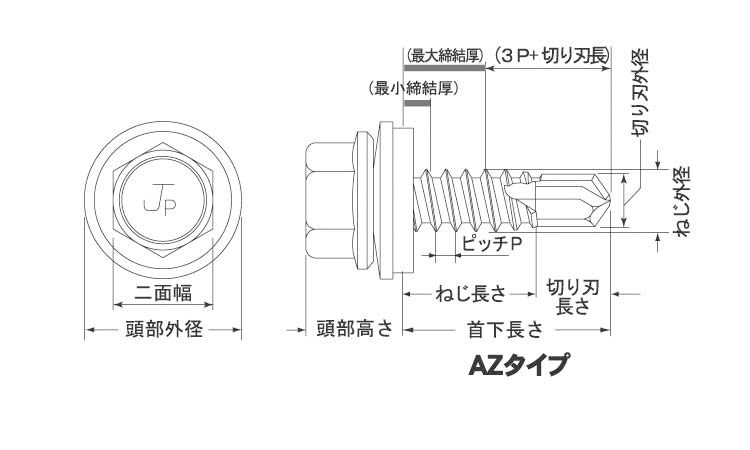

本製品は呼び径5・6、長さ19・25・35・45mmの8サイズが登録されていますが、寸法表にはピッチ、頭部外径・高さ・二面幅、ねじ部寸法、切り刃寸法、適用板厚の目安が記載されています。一般的なドリルねじでは、穴あけ能力、めねじ成形能力、ねじり強さなどが施工条件や性能確認の項目になります。また、シール性が必要な締結部では、ねじの寸法だけでなく、取付面の状態や接合部の構造、施工方法などが重要です。設計図面などでJIS規格番号、ISO規格番号、施工条件が指定されている場合は、要求される仕様と製品の仕様を照合してください。

ＭＢテクス　シールＨＥＸ（ＡＺＷは、シールＨＥＸタイプのセルフタッピング系ねじで、呼び径5・6の実質8サイズがあり、材質は鉄とSUS410、表面処理は三価ﾎﾜｲﾄ(銀)とSGｻｽｶﾞｰﾄﾞです。
