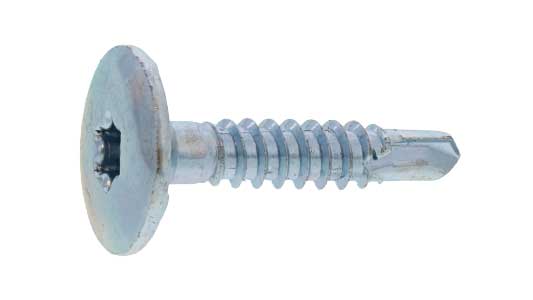

詳細説明文ＭＢテクス　特殊バインドは、セルフタッピングカテゴリに登録されているねじ製品です。商品名に「特殊バインド」が含まれており、頭部形状を考慮して選定する製品です。

一般的なバインド頭は、頭部の外径が比較的大きく、座面を広く取った形状です。取付部との接触面積を確保したい場合などに使用されます。ただし、本製品は「特殊バインド」の名称で登録されているため、一般的なバインド頭と頭部径、高さ、座面形状が同じとは限りません。寸法表では頭部のdkが15.0mm、Aが5.0mm、kが2.2mmと記載されています。取付部との適合はこれらの寸法を基に確認します。

登録サイズは呼び径5、長さ25mmと35mmの2種類です。材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)で、両サイズとも同じ材質・表面処理の組合せが登録されています。

一般的なドリルねじは、先端にドリル部を備え、適合する相手材に穴をあけながら、ねじ山を形成して締結するねじです。下穴あけとねじ込みを一連の作業で行えることから、金属板や建築部材などの固定に使用されます。本製品の寸法表には切り刃仕様としてd1が4.0mmと記載されています。穴あけ能力や適用板厚は示されていないため、施工対象との適合を確認します。

全ねじとは、一般に軸部の所定範囲にわたってねじ山が設けられた構造を指します。ねじ山の形成範囲は、相手材とのかみ合いやねじ込み深さに関係します。ねじ山の形成範囲は寸法表の記載と照合して選定します。

代表的な使用場面としては、金属板、板金部品、建築部材、取付金具などの固定が考えられます。ただし、用途への適合は頭部形状、ねじ部、先端形状、相手材の条件によって異なります。

選定時には、呼び径と長さに加え、頭部径、頭部高さ、座面形状、使用工具、相手材の材質・板厚を確認してください。長さが不足すると必要なねじ込み深さを確保できず、長すぎると部材の裏側への突出や周辺部品との干渉が生じる場合があります。施工時は適切な工具と締付け条件を選び、ねじ頭やねじ山の損傷を防ぐことが大切です。

規格についてＭＢテクス　特殊バインドの規格を確認する際には、頭部形状、ねじ部、先端形状、寸法仕様を区別して確認することが重要です。

一般的なセルフタッピングねじやドリルねじには、JIS規格やISO規格で、ねじ山形状、頭部形状、寸法などが定められている種類があります。ただし、本製品の登録情報には、適用されるJIS規格番号やISO規格番号は記載されていません。そのため、一般的なねじ規格を参考にすることと、本製品が特定の規格に適合していることは区別する必要があります。

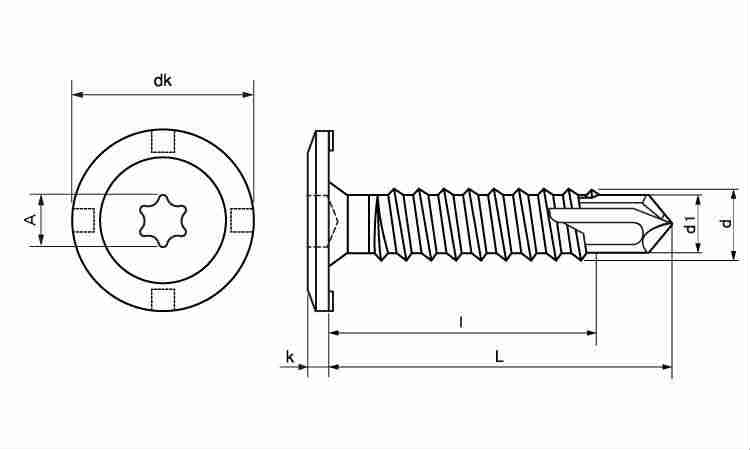

本製品は呼び径5、長さ25mm・35mmが登録されています。寸法表には頭部仕様（dk、A、k）、リセスT-27、ねじ部仕様（d、L、l）、切り刃仕様（d1）が記載されています。

また、一般的なドリルねじでは、表面硬さ、穴あけ能力、めねじ成形能力、ねじり強さなどが性能確認の項目になります。製品の選定では、頭部寸法やねじ部の仕様だけでなく、相手材の材質・板厚、必要な保持力、施工方法との適合も重要です。

設備側でJIS規格番号、ISO規格番号、施工条件などが指定されている場合は、製品仕様と要求条件を照合してください。

ＭＢテクス　特殊バインドは、特殊バインド頭の名称で登録されたセルフタッピング系ねじで、呼び径5、長さ25mm・35mmの2サイズがあり、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)です。
