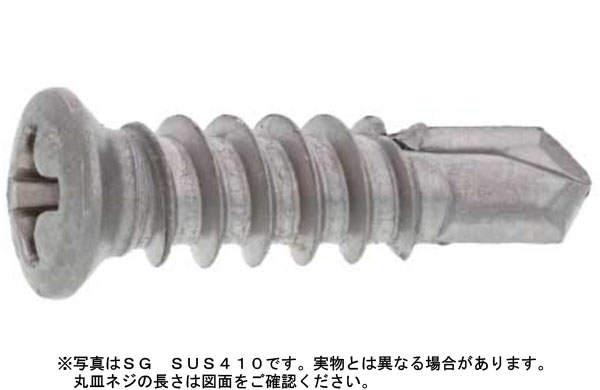

ＭＢテクス（丸皿・Ｄ＝６）は、先端にドリル部を備えた十字穴付きの丸皿頭ドリルねじです。ドリルねじは、先端の刃先で相手材に穴をあけながら、ねじ部でめねじを形成して締結するねじです。適合する金属板などに対して、下穴あけ、めねじ成形、締結を一連の作業で行えるため、サッシまわりや建築部材、板金部品などの取付に使用されます。

本製品はD＝6の小頭形状を採用しており、通常の皿頭よりも頭部径を抑えたい箇所や、取付部の幅が限られる箇所に適しています。丸皿頭は、皿状の座面と丸みのある上面を組み合わせた形状です。取付面に適切な皿もみ加工を行うことで頭部を納めやすく、取付後の段差や外観を考慮した施工に使用できます。十字穴付きのため、適合するプラスビットで締付けを行います。

登録サイズは呼び径4、長さ13・16・19mmの3種類です。材質はSUS410、表面処理はSGｻｽｶﾞｰﾄﾞ、塗装ﾌﾞﾗｯｸ、BK(黒)が登録されています。長さによって選択できる表面処理が異なるため、必要なサイズと仕上げの組合せを確認して選定します。

SUS410は、焼入れによって硬化できるマルテンサイト系ステンレス鋼です。一般的なドリルねじにも使用される材質で、SUS304系と比較すると耐食性が低く、磁性が強いという特徴があります。屋外や水まわりなどでは、使用環境と表面処理の仕様を考慮する必要があります。

全ねじとは、一般に軸部の所定範囲にわたってねじ山が設けられた構造です。ねじ山の形成範囲は相手材とのかみ合いに関係します。添付寸法表では「4ミリ・並目・P1.4・全ねじ」と示されています。

選定時には、呼び径、長さ、頭部径、相手材の材質・板厚、穴あけ能力を確認します。丸皿・皿系のねじは、一般に頭部を含む全長で長さを表すため、なべ頭などとは測定基準が異なります。施工時は相手材に適した回転数と押し付け力で作業し、過度な締付けによるねじ山の破損や空回り、座面不良に注意してください。

ＭＢテクス（丸皿・Ｄ＝６）に関連する規格として、JIS B 1124「タッピンねじのねじ山をもつドリルねじ」があります。また、十字穴付き皿ドリルねじに関連する国際規格として、ISO 15482があります。

これらはドリルねじの構造や寸法を確認する際の参考となりますが、本製品が各規格に完全適合していることを示すものではありません。特に本製品は丸皿頭であるため、皿頭を対象とする規格の寸法をそのまま適用することはできません。

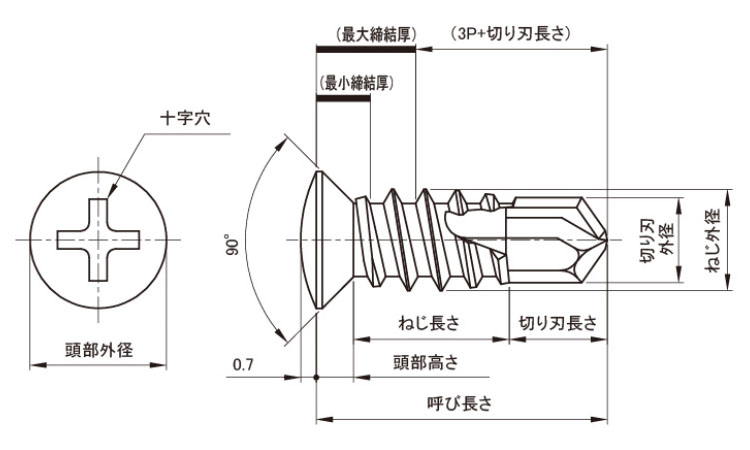

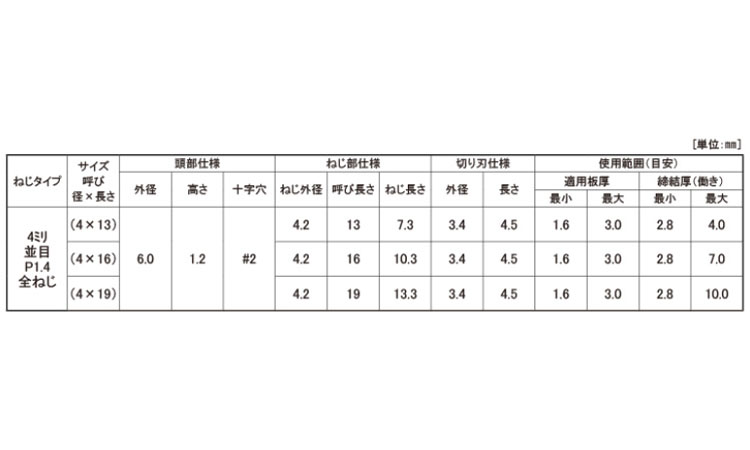

本製品は呼び径4、長さ13・16・19mmが登録されており、頭部にはD＝6の小頭形状が採用されています。添付寸法表では、ねじタイプは4ミリ並目P1.4全ねじ、頭部外径6.0mm、高さ1.2mm、十字穴#2、切り刃外径3.4mm・長さ4.5mmと示されています。

また、本製品には一般的な六角ボルトの4.8・8.8や、六角穴付きボルトの10.9・12.9のような強度区分表示はありません。ドリルねじの性能を評価する際には、表面硬さ、穴あけ能力、めねじ成形能力、ねじり強さなどが重要な確認項目になります。選定時には、相手材の材質・板厚、必要な保持力、頭部寸法、施工条件、表面処理などを確認してください。

ＭＢテクス（丸皿・Ｄ＝６）は、先端にドリル部を備えた十字穴付き丸皿頭のドリルねじで、D＝6の小頭形状により頭部径を抑えたい箇所に使用でき、呼び径4、長さ13・16・19mmの3サイズが登録されています。
