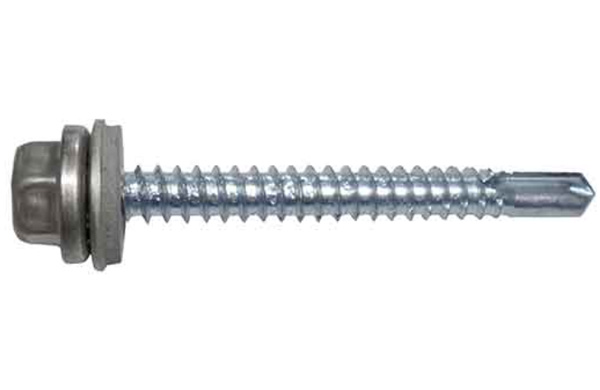

ＭＢスコッツテクス　ＡＺタイプは、セルフタッピング系のねじ製品です。セルフタッピングねじは、一般に相手部材へねじ山を形成しながら締め込むねじを指します。金属部材や取付金具などを固定する際、相手部材の条件に合ったねじ込み方法を選択することが重要です。

本製品は「セルフタッピング」カテゴリに登録されています。呼び径は5と6の2種類で、登録サイズは5×19、5×25、5×35、5×45、5×55、6×19、6×25、6×35、6×45、6×50、6×60、6×70の12種類です。材質は鉄で、呼び径5にはｴﾌG、呼び径6には三価ﾎﾜｲﾄ(銀)が登録されています。

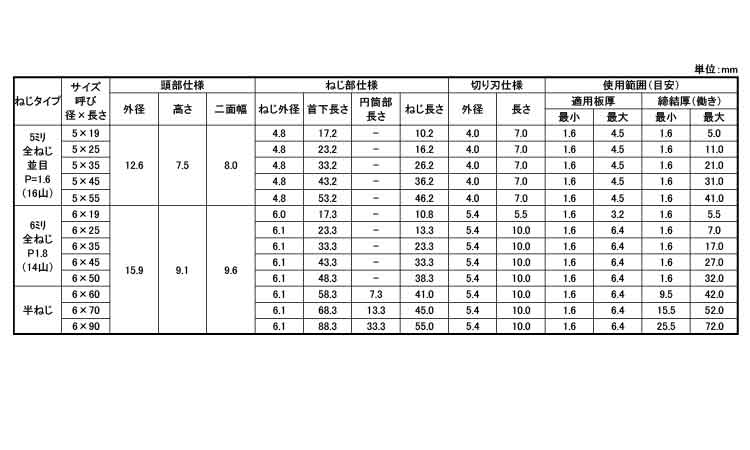

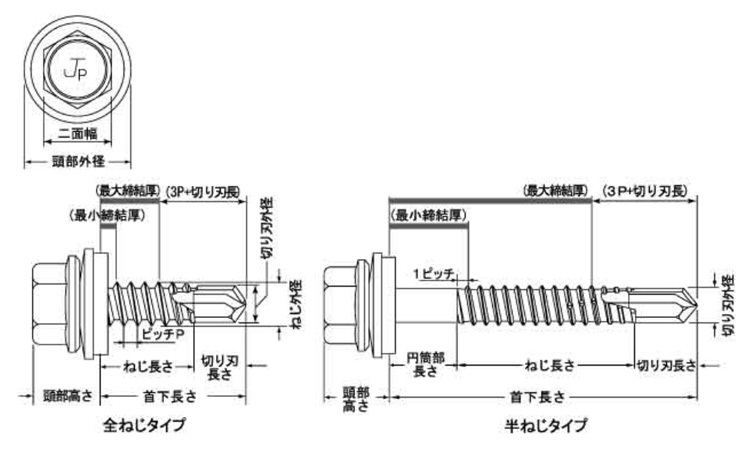

寸法仕様表には、頭部の外径・高さ・二面幅、ねじ外径・首下長さ・ねじ長さ、切り刃の外径・長さ、適用板厚と締結厚の目安が示されています。ねじタイプは呼び径5が全ねじ、呼び径6の19～50mmが全ねじ、60mmと70mmが半ねじとして掲載されています。なお、寸法仕様表には登録ラインナップに含まれない6×90も掲載されています。

一般的なドリルねじには、先端の切り刃によって穴あけとねじ込みを連続して行う種類があります。本製品については、寸法仕様表の切り刃仕様と適用板厚の目安を参照し、相手材の材質・板厚と施工条件に合うサイズを選定してください。

頭部の二面幅は、呼び径5が8.0mm、呼び径6が9.6mmと記載されています。使用工具の選定では、この寸法と頭部の形状、周囲の作業スペースを確認します。

選定時には、呼び径と長さだけでなく、ねじタイプ、適用板厚、締結厚、切り刃の寸法を照合してください。寸法仕様表の適用範囲は目安であり、実際の施工条件に合わせた選定が重要です。

一般的なタッピングねじやドリルねじには、JIS規格やISO規格によってねじ山形状、呼び径、頭部形状、寸法などが定められている種類があります。ただし、商品名だけで本製品が特定の規格に適合すると判断することはできません。

本製品の寸法仕様表には、呼び径5のピッチP=1.6（16山）、呼び径6のピッチP=1.8（14山）が示されています。また、頭部、ねじ部、切り刃および使用範囲の寸法が掲載されています。設備側で規格番号や施工条件が指定されている場合は、これらの寸法と条件を照合してください。

ＭＢスコッツテクス　ＡＺタイプは、金属部材や取付金具の固定などに使用するセルフタッピング系のねじ製品です。登録サイズは呼び径5・6の12種類で、材質は鉄、表面処理は三価ﾎﾜｲﾄ(銀)とｴﾌGです。
