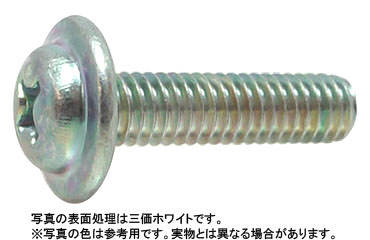

ＳＰ座付ねじ
画像をクリックして拡大イメージを表示
-
4.0
-
-
サイズ：3×4～5×12（最長M4×25、実質21サイズ）
材質：鉄
表面処理：三価ﾎﾜｲﾄ(銀)、ﾉﾝｸﾛﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、ﾉﾝｸﾛﾌﾞﾗｯｸ、BC(黒)
機械部品、金属製の筐体、カバー、取付金具などの固定に使用します。振動によるゆるみを抑えたい箇所や、座金の組付工程を省略したい箇所に適しています。

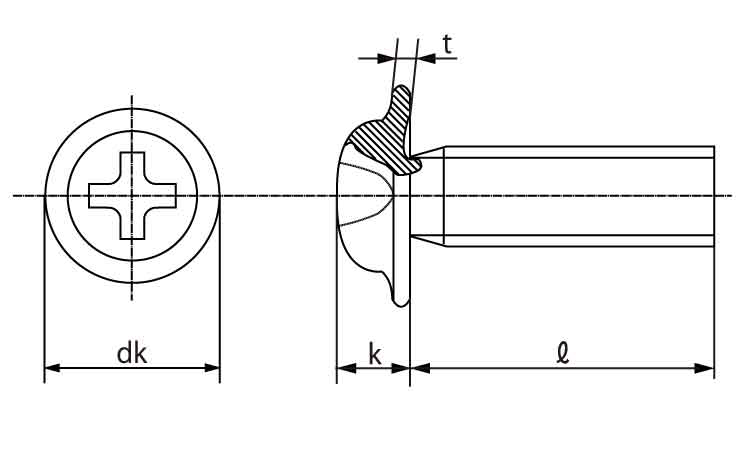

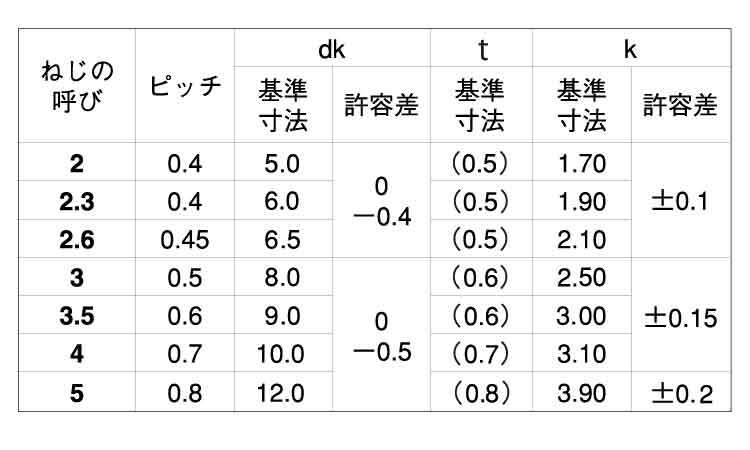

| ねじの 呼び |
ピッチ | dk | t | k | ||
|---|---|---|---|---|---|---|
| 基準 寸法 |
許容差 | 基準 寸法 |
基準 寸法 |
許容差 | ||
| 2 | 0.4 | 5.0 | 0 -0.4 |
(0.5) | 1.70 | ±0.1 |
| 2.3 | 0.4 | 6.0 | (0.5) | 1.90 | ||
| 2.6 | 0.45 | 6.5 | (0.5) | 2.10 | ||
| 3 | 0.5 | 8.0 | 0 -0.5 |
(0.6) | 2.50 | ±0.15 |
| 3.5 | 0.6 | 9.0 | (0.6) | 3.00 | ||
| 4 | 0.7 | 10.0 | (0.7) | 3.10 | ||
| 5 | 0.8 | 12.0 | (0.8) | 3.90 | ±0.2 | |
ＳＰ座付ねじは、スプリングパン座付（SP座付き）の頭部形状で、ゆるみ止め機能を持つ小ねじです。ばね座金（SW）と平座金（平W）の作用を、ばね性のある頭部形状に一体化しています。
締付時に頭部のばね性が作用してゆるみを抑えるとともに、別部品の座金を使用せずに締結できます。部品点数や組付作業を減らせるため、組立工程の省力化とコスト削減につながります。ただし、ゆるみ止め効果は締付条件や使用環境によって異なります。
頭部はなべ頭の座面側につばを設けたスプリングパン座付形状で、一般的ななべ小ねじとは座面構造が異なります。別部品のばね座金や平座金を組み込んだものではありません。ねじ部は小ねじのため、加工済みのめねじやナットと組み合わせて使用します。
代表的な用途は、機械部品、筐体、カバー、取付金具などの固定です。選定時は、呼び径、長さ、ピッチ、頭部・座面寸法、相手側のめねじ、締付トルクを確認してください。
一般的な小ねじとの違いは、頭部にばね性を持たせている点です。ＳＰ座付ねじは、ゆるみ止めと座金の組付工程省略を目的とした構造です。
スプリングパン座付形状です。頭部の外径、高さ、座面寸法、工具穴を確認してください。
呼び径、長さ、ピッチ、相手側のめねじやナットとの適合を確認してください。
鉄です。使用条件との適合を確認してください。
三価ﾎﾜｲﾄ(銀)、ﾉﾝｸﾛﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、ﾉﾝｸﾛﾌﾞﾗｯｸ、BC(黒)などがあります。サイズによって取り扱いが異なります。
振動、締付条件、取付部品の板厚、座面状態などを確認してください。
- 機械部品、筐体、カバー、取付金具の固定
- 振動によるゆるみを抑えたい箇所
- ばね座金と平座金の組付工程を省略したい箇所
- 部品点数や組立工数を削減したい箇所
- 加工済みのめねじやナットを使用する締結箇所
- 頭部を取付面と同じ高さに収める必要がある箇所
- 頭部や座面が周辺部品と干渉する箇所
- 独立したばね座金や平座金の使用が指定されている箇所
- タップ加工されていない下穴へ直接ねじ込む箇所
- ねじピッチや相手側のめねじとの適合が確認できない箇所
- 必要なゆるみ止め性能を確認できない重要な締結箇所
JIS規格やISO規格には、一般用メートルねじのねじ山形状、呼び径、ピッチ、頭部寸法、工具穴などに関する規定があります。
ＳＰ座付ねじは一般的ななべ小ねじと頭部構造が異なります。特定の規格への適合が必要な場合は、ねじ部、頭部、座面、工具穴の寸法を製品仕様と照合してください。
A1. ばね性を持つスプリングパン座付の頭部形状によって、ゆるみを抑える小ねじです。
A2. 3×4～5×12の範囲で実質21サイズあります。最長サイズは4×25です。
A3. 鉄です。
A4. 三価ﾎﾜｲﾄ(銀)、ﾉﾝｸﾛﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、ﾉﾝｸﾛﾌﾞﾗｯｸ、BC(黒)、ﾕﾆｸﾛ(銀)、三価ｽﾃﾝｺｰﾄ(銀)の9種類です。
A5. スプリングパン座付の略称で、頭部にばね性を持たせた構造を指します。
A6. 頭部のばね性によってゆるみを抑えます。効果は締付条件によって異なります。
A7. 両座金の作用を頭部に一体化しているため、基本的に別部品の座金は不要です。
A8. 頭部にばね性を持たせ、ゆるみ止めと組付工程の省略を目的としている点です。
ＳＰ座付ねじは、ばね性を持つスプリングパン座付形状の小ねじです。ばね座金と平座金の作用を頭部に一体化し、ゆるみ止めと座金の組付工程省略による省力化・コスト削減につながります。
ＳＰ座付ねじ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＳＰ座付ねじ
3000SP000030004003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 4 |
|
あり | あり | 4,000 | 2.26円 2.06円 | |
|
ＳＰ座付ねじ
3000SP000030004004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 4 |
|
あり | あり | 4,000 | 3.15円 2.87円 | |
|
ＳＰ座付ねじ
3000SP000030004005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 4 |
|
あり | あり | 4,000 | 2.26円 2.06円 | |
|
ＳＰ座付ねじ
3000SP000030004010 |
鉄 | BC(黒) | 3 X 4 |
|
要確認 | あり | 4,000 | 1.9円 1.73円 | |
|
ＳＰ座付ねじ
3000SP0000300040S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 4 |
|
要確認 | なし | 4,000 | 2.58円 2.35円 | |
|
ＳＰ座付ねじ
3000SP0000300040S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 4 |
|
要確認 | なし | 4,000 | 3.63円 3.3円 | |
|
ＳＰ座付ねじ
3000SP000030005003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 5 |
|
あり | あり | 4,000 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP000030005004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 5 |
|
あり | あり | 4,000 | 2.91円 2.65円 | |
|
ＳＰ座付ねじ
3000SP000030005005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 5 |
|
あり | あり | 4,000 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP0000300050S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 5 |
|
要確認 | なし | 4,000 | 2.4円 2.19円 | |
|
ＳＰ座付ねじ
3000SP0000300050S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 5 |
|
要確認 | なし | 4,000 | 3.37円 3.07円 | |
|
ＳＰ座付ねじ
3000SP000030006002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 6 |
|
あり | あり | 3,500 | 1.73円 1.58円 | |
|
ＳＰ座付ねじ
3000SP000030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6 |
|
あり | あり | 3,500 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP000030006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 6 |
|
あり | あり | 3,500 | 2.91円 2.65円 | |
|
ＳＰ座付ねじ
3000SP000030006005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 6 |
|
あり | あり | 3,500 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP000030006010 |
鉄 | BC(黒) | 3 X 6 |
|
要確認 | あり | 3,500 | 2.91円 2.65円 | |
|
ＳＰ座付ねじ
3000SP0000300060S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 6 |
|
要確認 | なし | 3,500 | 2.4円 2.19円 | |
|
ＳＰ座付ねじ
3000SP0000300060S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 6 |
|
要確認 | なし | 3,500 | 3.36円 3.06円 | |
|
ＳＰ座付ねじ
3000SP000030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | あり | 2,500 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP000030008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 8 |
|
あり | あり | 2,500 | 2.91円 2.65円 | |
|
ＳＰ座付ねじ
3000SP000030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8 |
|
あり | あり | 2,500 | 2.09円 1.9円 | |
|
ＳＰ座付ねじ
3000SP000030008010 |
鉄 | BC(黒) | 3 X 8 |
|
要確認 | あり | 2,500 | 1.66円 1.51円 | |
|
ＳＰ座付ねじ
3000SP0000300080S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 8 |
|
要確認 | なし | 2,500 | 2.4円 2.19円 | |
|
ＳＰ座付ねじ
3000SP0000300080S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 8 |
|
要確認 | なし | 2,500 | 3.36円 3.06円 | |
|
ＳＰ座付ねじ
3000SP000030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10 |
|
あり | あり | 2,500 | 2.12円 1.93円 | |
|
ＳＰ座付ねじ
3000SP000030010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 10 |
|
あり | あり | 2,500 | 2.99円 2.72円 | |
|
ＳＰ座付ねじ
3000SP000030010005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 10 |
|
あり | あり | 2,500 | 2.12円 1.93円 | |
|
ＳＰ座付ねじ
3000SP000030010010 |
鉄 | BC(黒) | 3 X 10 |
|
要確認 | あり | 2,500 | 1.84円 1.68円 | |
|
ＳＰ座付ねじ
3000SP0000300100S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 10 |
|
要確認 | なし | 2,500 | 2.45円 2.23円 | |
|
ＳＰ座付ねじ
3000SP0000300100S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 10 |
|
要確認 | なし | 2,500 | 3.43円 3.12円 | |
|
ＳＰ座付ねじ
3000SP000030012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 12 |
|
あり | あり | 2,000 | 2.26円 2.06円 | |
|
ＳＰ座付ねじ
3000SP000030012004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 12 |
|
あり | あり | 2,000 | 3.15円 2.87円 | |
|
ＳＰ座付ねじ
3000SP000030012005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 12 |
|
あり | あり | 2,000 | 2.26円 2.06円 | |
|
ＳＰ座付ねじ
3000SP000030012010 |
鉄 | BC(黒) | 3 X 12 |
|
要確認 | あり | 2,000 | 2.1円 1.91円 | |
|
ＳＰ座付ねじ
3000SP0000300120S3 |
鉄 | ﾉﾝｸﾛﾎﾜｲﾄ(銀) | 3 X 12 |
|
要確認 | なし | 2,000 | 2.58円 2.35円 | |
|
ＳＰ座付ねじ
3000SP0000300120S4 |
鉄 | ﾉﾝｸﾛﾌﾞﾗｯｸ | 3 X 12 |
|
要確認 | なし | 2,000 | 3.63円 3.3円 | |
|
ＳＰ座付ねじ
3000SP000030014002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 14 |
|
あり | あり | 2,000 | 2.01円 1.83円 | |
|
ＳＰ座付ねじ
3000SP000030014003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 14 |
|
あり | あり | 2,000 | 2.4円 2.19円 | |
|
ＳＰ座付ねじ
3000SP000030014004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 14 |
|
あり | あり | 2,000 | 3.36円 3.06円 | |
|
ＳＰ座付ねじ
3000SP000030014005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 14 |
|
あり | あり | 2,000 | 2.4円 2.19円 |
