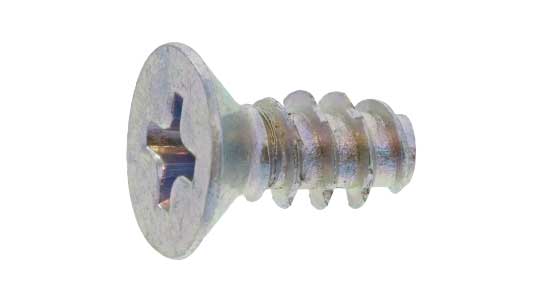

ギザタイト（＋）皿（日東精工製）は、ねじ山外周4箇所に角形溝を設けた、樹脂用のゆるみ防止タッピンねじです。適切な下穴に直接ねじ込んでめねじを形成するため、事前のタップ加工を省略できます。

角形溝が振動による戻り回転を抑制し、温度変化や樹脂の応力緩和によるゆるみを防止します。応力緩和とは、締結後に樹脂の変形などによって締付力が徐々に低下する現象です。

また、鋭角なねじ山がねじ込み時に樹脂へ加わる応力を緩和し、ボス割れを抑えます。樹脂ボスとは、ねじを取り付けるために樹脂部品に設けられた筒状の部分です。

頭部は十字穴付きの皿形状で、上面が平らになっています。適切な皿穴に取り付けることで、頭部を取付面とほぼ同じ高さに収められます。皿穴とは、皿頭の傾斜部分を受けるために加工された穴です。

一般的な皿頭は、頭部の円すい状の座面で取付部品を押さえる構造です。樹脂部品では皿穴の形状や締付トルクが適切でないと、局所的な応力によって割れや変形が発生する場合があります。

代表的な用途は、プラスチック製の筐体、カバー、取付部品などの固定です。特に、頭部の突出を抑えながら、振動や温度変化によるゆるみを防止したい箇所に適しています。

選定時は、樹脂の種類、ボスの外径と深さ、下穴径、ねじ込み長さ、皿頭の寸法、皿穴形状、締付トルクを確認してください。ゆるみ止め効果やボス割れの抑制効果は使用条件によって異なります。

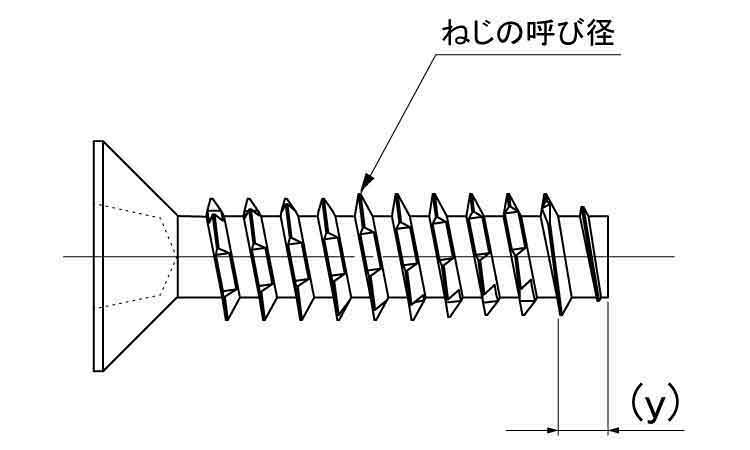

ギザタイト（＋）皿（日東精工製）は、十字穴付き皿頭と、ねじ山外周4箇所に角形溝を設けた特殊なねじ部を採用しています。

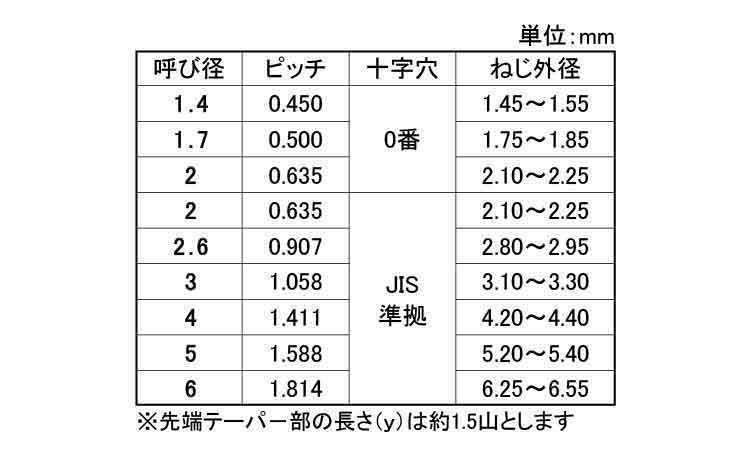

JIS規格やISO規格には、皿頭の寸法、頭部角度、十字穴、ねじ山形状、ピッチなどに関する規定があります。ただし、ギザタイトのねじ部は一般的なメートル小ねじと同一の構造ではありません。

規格指定のある用途では、皿頭の寸法、頭部角度、ねじ部形状、下穴条件などを製品仕様と照合してください。

ギザタイト（＋）皿（日東精工製）は、ねじ山外周4箇所の角形溝によってゆるみを抑制する、十字穴付き皿頭の樹脂用タッピンねじです。鋭角なねじ山がボス割れを抑え、振動や温度変化によるゆるみの防止に適しています。
