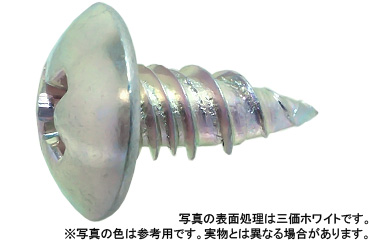

十字穴付（＋）シンカＳＤ（トラス）は、薄鋼板への使用で高い対空転性能を持つ「シンカ」の特徴を受け継いだ、十字穴付きトラス頭のセルフドリリングねじです。板厚0.3～0.6mmの下穴のない薄鋼板を対象とし、ねじ込み時に相手材へ穴を形成して部品を固定します。

セルフドリリングとは、ねじ自体が相手材に穴を開けながら進む締結方式です。一般的なタッピングネジでは事前に下穴を設ける場合がありますが、シンカSDは先端とがり先の形状により、適切な薄鋼板へ下穴なしでねじ込めます。対象となる相手材にはSPCCなどの薄鋼板が挙げられます。

シンカSDの特徴は、首下に設けられた四条ねじです。四条ねじとは、4本のねじの螺旋を持つ構造を指します。薄鋼板とねじの螺旋が4点で接触し、ねじ込み後の相手材がバーリング状になることで、高い破断トルクが得られ、空転しにくい締結構造となります。

バーリング状とは、穴の周囲が筒状に立ち上がった形状です。この部分がねじ山とかみ合うことで、薄鋼板における締結状態の確保に役立ちます。破断トルクは締結部が損傷に至るトルクに関係する指標であり、実際の値は相手材や施工条件によって異なります。

また、シンカSDはピッチが大きいため、相手材に穴が開いてから短い時間でねじ込みが完了します。下穴加工を省略できることと合わせて、組立作業の工程削減や作業時間の短縮につながります。

頭部は、上面が緩やかに丸く、平らで比較的広い座面を持つ十字穴付きトラス形状です。適合するプラスドライバーやドライバービットで締め付け、取り付け部品の表面に座面を当てて固定します。

代表的な使用シーンは、下穴のない薄鋼板製のケース、カバー、板金部品などの固定です。選定時は、相手材の種類・板厚、ねじの呼び径・長さ、頭部寸法、締付トルクを確認してください。下穴なしで使用できる条件は対象板厚や材質によって異なるため、必要に応じて実部品で締結試験を行ってください。

一般的な十字穴付き小ねじ、タッピングネジ、ドリリングねじには、頭部形状、頭部寸法、ねじ山形状、ピッチ、呼び径、長さなどに関するJIS規格やISO規格があります。

シンカSDは、先端とがり先によるセルフドリリング機能と、首下の四条ねじを持つ薄板用タッピンファスナーです。

一般的な一条ねじとはねじ部構造が異なるため、呼び径が同じでもねじ山形状やピッチが一致するとは限りません。

規格指定のある用途では、頭部外径・高さ、十字穴寸法、ねじ山形状、ピッチ、先端構造、対象板厚などを製品仕様で確認してください。

十字穴付（＋）シンカＳＤ（トラス）は、板厚0.3～0.6mmの薄鋼板に下穴なしで締結できる、十字穴付きトラス頭のセルフドリリングねじです。先端とがり先と首下の四条ねじにより、ねじ込み時間の短縮と空転の抑制を図ります。
